7

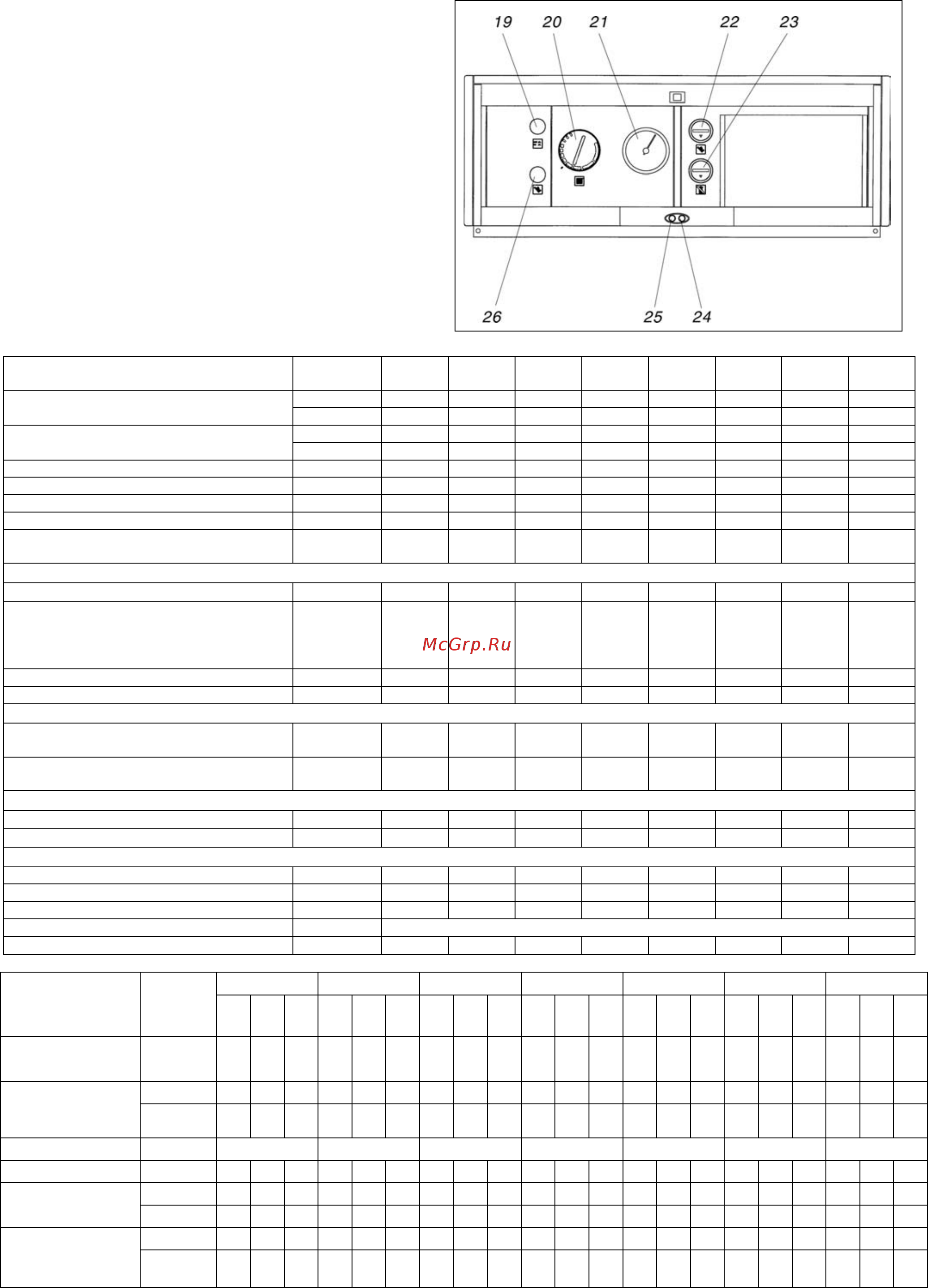

2.4 Панель управления
Обозначения
19. Главный выключатель
20. Регулятор температуры воды в контуре
отопления
21. Термометр контура отопления
22. Предельный термостат (с ручным сбросом)
23. Датчик тяги (с ручным сбросом)
24. Светодиодный индикатор «блокировка»
25. Светодиодный индикатор «сеть»
26. Кнопка сброса блокировки горелки
Рис. 2.4.
2.5 Технические данные
24 RAI
PV
31 RAI
PV
31 RAI 38 RAI 45 RAI 55 RAI 64 RAI 71 RAI
кВт 26,6 34,4 34,4 42 50 61 70,5 79
Тепловая нагрузка
ккал/ч 22880 29590 29590 36120 43000 52460 60630 67940
кВт 24 31 31 37,8 45 55 63,5 71,1
Номинальная тепловая мощность
ккал/ч 20640 26660 26660 32510 38700 47300 54600 61150
Электрическая мощность Вт 103 103 15 15 15 23 23 23
Категория ll 2H3+ ll 2H3+ ll 2H3+ ll 2H3+ ll 2H3+ ll 2H3+ ll 2H3+ ll 2H3+
Электропитание В – Гц 220-50 220-50 220-50 220-50 220-50 220-50 220-50 220-50
Класс защиты IP 40 40 40 40 40 40 40 40
Потери тепла через дымоход и обли-
цовку при выключенной горелке
% 1,65 1,37 1,37 1,33 1,23 1,12 1,26 1,05
ОТОПЛЕНИЕ
Максимальное давление и температура
бар – °C
3-100 3-100 3-100 3-100 3-100 3-100 3-100 3-100
Диапазон регулировки температуры в
отопительном контуре
°C
34-82 34-82 34-82 34-82 34-82 34-82 34-82 34-82
Минимальная температура в обратной
магистрали
°C
40 40 40 40 40 40 40 40
Объем расширительного бака л 12 12 - - - - - -
Объем воды в котле л 8,8 10,4 10,4 12 13,6 28,5 33 37,5
ДАВЛЕНИЕ ГАЗА
Минимальное давление природного га-
за (G20)
мбар 13,5 13,5 13,5 13,5 13,5 13,5 13,5 13,5
Номинальное давление сжиженного га-
за (G30/G31)
мбар
28-
30/37
28-
30/37
28-
30/37
28-
30/37
28-
30/37
28-
30/37
28-
30/37
28-
30/37
СОЕДИНЕНИЯ
Вход/выход котла
∅
¾’
¾’
¾’ ¾’ ¾’
1 ¼’
1 ¼’
1 ¼’
Подача газа
∅
½’
½’
½’ ½’ ½’ ½’
¾’ ¾’
СОСТАВ ДЫМОВЫХ ГАЗОВ ПРИ РАБОТЕ НА ПРИРОДНОМ ГАЗЕ
Расход дымовых газов кг/с 0,019 0,025 0,03 0,03 0,036 0,045 0,044 0,05
CO не более ppm 21 21 21 21 19 34 31 52
CO
2
% 5,6 5,7 5,7 5,9 5,5 4,9 5,75 5,7
NO
x
(по нормативу EN 297) 1 класс
∆t отводимых газов °C
93 96 96 101 113 113 123 130
24 PV 31-31PV 38 45
55 64 71
Параметры
G20 G30 G31 G20 G30 G31 G20 G30 G31 G20 G30 G31 G20 G30 G31 G20 G30 G31 G20 G30 G31
Число Воббе (*) МДж/м
3
45,7 80,9 71 45,7 80,9 71 45,7 80,9 71 45,7 80,9 71 45,7 80,9 71 45,7 80,9 71 45,7 80,9 71
мбар 13,5 28 37 13,5 28 37 13,5 28 37 13,5 28 37 13,5 28 37 13,5 28 37 13,5 28 37
Минимальное дав-
ление в сети
мм вод.
ст.
140 286 377 140 286 377 140 286 377 140 286 377 140 286 377 140 286 377 140 286 377
Кол-во форсунок шт. 3 4 5 6 2 2 2
Диаметр форсунок
∅ мм
2,4 1,5 1,5 2,4 1,5 1,5 2,4 1,45 1,45 2,4 1,45 1,45 4,60 2,6 2,6 5 2,85 2,85 5,4 3 3
м
3
/ч 2,8 3,5 4,3 5,1 6,4 7,4 8,29
Максимальный
расход газа (*)
кг/ч 2,09 2,05 2,7 2,66 3,29 3,24 3,92 3,86 4,5 4,5 5,5 5,5 6,2 6,2
мбар 13,5 28,4 36,5 13,5 28 34,7 13,2 28,5 35,7 12,7 27,8 35,7
12,5 25,5 34,0 12,8 25,5 34,5 12,5 24,5 34,0
Максимальное
давление перед го-
релкой
мм вод.
ст.
138 289 372 138 285 354 135 290 364 138 283 364
127 260 346 130 260 351 127 250 346
(*) При температуре 15°C и атмосферном давлении 1013 мбар.
