4.4 Характеристики газового клапана

Газовый клапан SIT 820 NOVA изготавливается в версии с питанием от термопары, что позволяет

управлять котлом, не требуя питания от электрической сети.

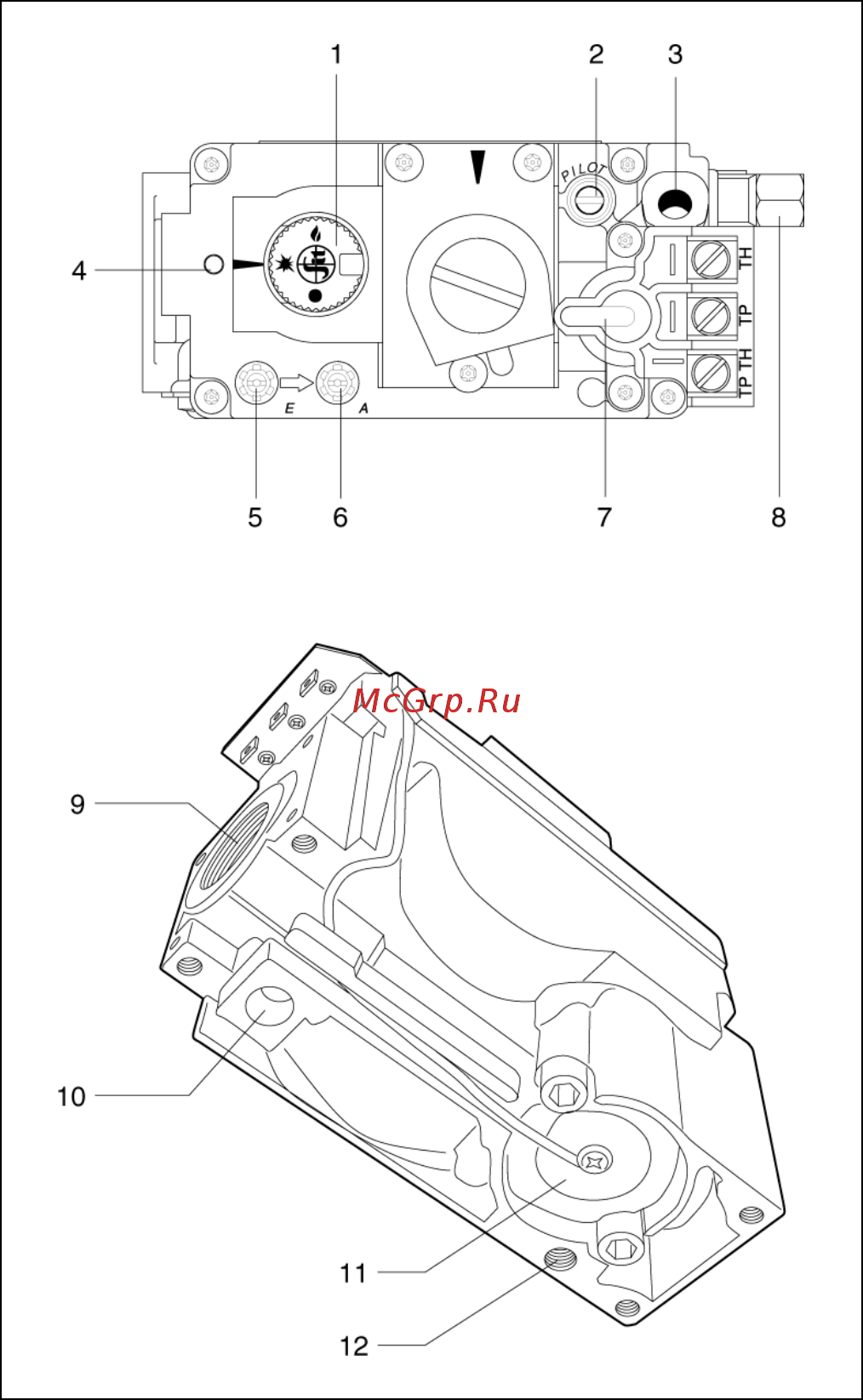

Обозначения

1 Ручка управления

2 Винт регулирования расхода газа на

запальной горелке

3 Место присоединения термопары

4 Место для установки пластинки, к которой

крепятся аксессуары

5 Штуцер для замера давления на входе

6 Штуцер для замера давления на выходе

7 Автоматический клапан

8 Выход на запальную горелку

9 Выход газа на основную горелку

10 Альтернативная точка присоединения

термопары

11 Электромагнитный клапан безопасности

12 Точка присоединения камеры сгорания

рис. 4.8
