Beretta Novella Avtonom 24 RAG [21/26] Настройка и регулировка газового клапана

4.7 Электрические характеристики газового клапана

Используйте термоэлемент с двумя проводами

Напряжение при разомкнутой цепи ≥ 350 мВ

Напряжение при замкнутой цепи ≥ 100 мВ

Сопротивление на катушке 1,6 Ом

ТР – Термоэлемент

ТН – Термостат

1 – Запальная горелка

2 – Термостат температуры в помещении

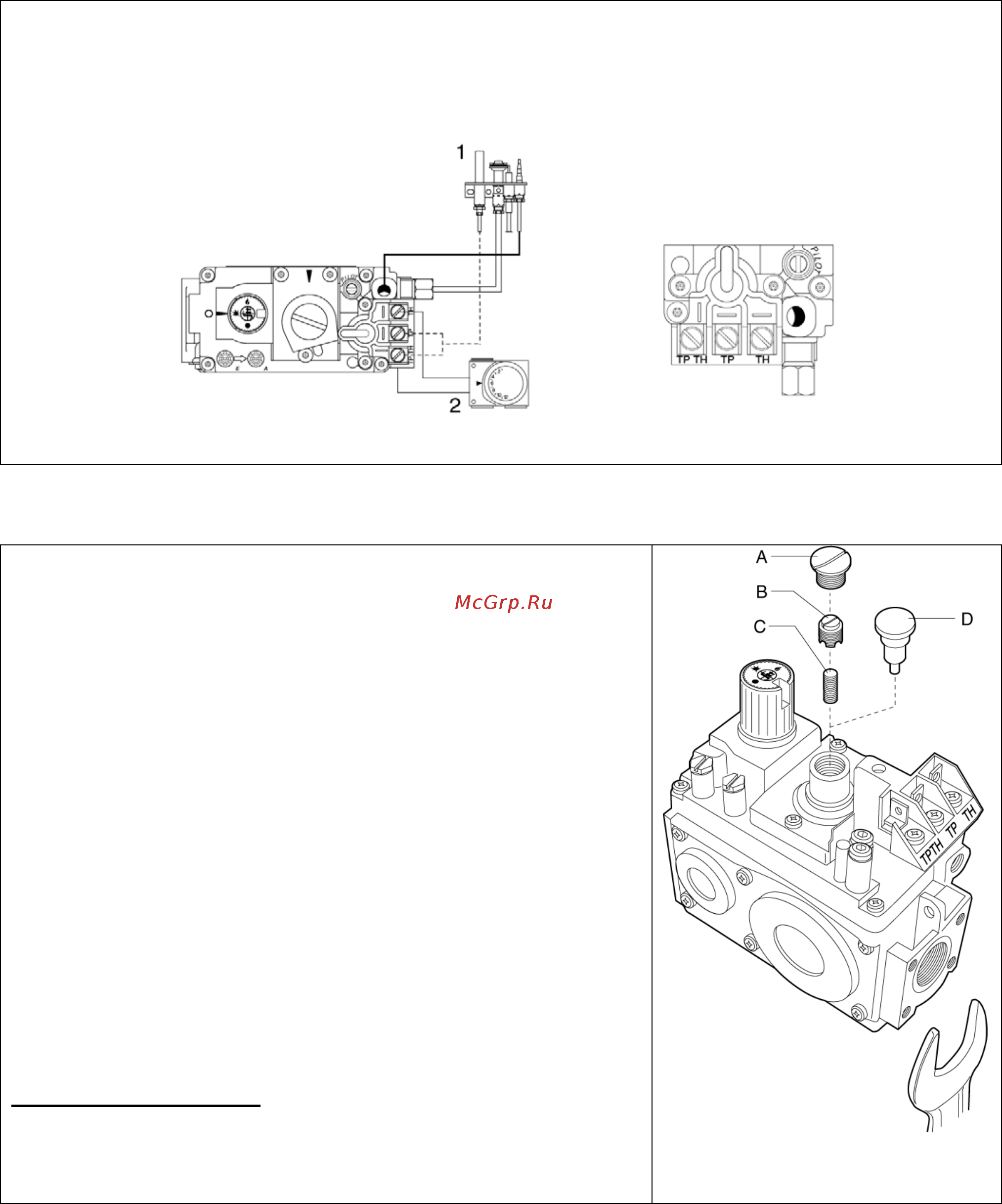

рис. 4.10

4.8 Настройка и регулировка газового клапана

Все регулировки осуществляются в зависимости от

специфических характеристик конкретного котла. Проверьте

давление на входе и на выходе с помощью специальных штуцеров

замера давления, которые предназначены именно для этого.

После выполнения замеров герметично закройте их специальными

винтами. Рекомендуемый момент сил при их затягивании: 2,5 Н·м.

Регулирование давления на выходе

Снимите защитный колпачок (А). При повороте

регулировочного винта (В) по часовой стрелке давление на выходе

повышается. Установите значение давления газа после газового

клапана согласно таблицы на стр. 6. По окончании регулировки:

закройте колпачок (А).

Регулирование расхода газа на запальной горелке

Поверните по часовой стрелке винт, чтобы уменьшить

расход газа.

Отключение функции регулирования мощности

запальной горелки

Завинтите до упора винт, а затем отвинтите его на два

полных оборота. Зафиксируйте это положение, запломбировав

винт в этом положении.

ВАЖНОЕ ЗАМЕЧАНИЕ:

По окончании всех операций по регулировке и настройке,

проверьте, нет ли где-либо утечек газа, и проверьте правильность

работы котла.

Рис. 4.11
