Beretta EXCLUSIVE GREEN 25 CSI Инструкция по эксплуатации онлайн [31/41] 354200
![Beretta Exclusive Green 35 RSI Инструкция по эксплуатации онлайн [31/41] 354205](/views2/1421718/page31/bg1f.png)

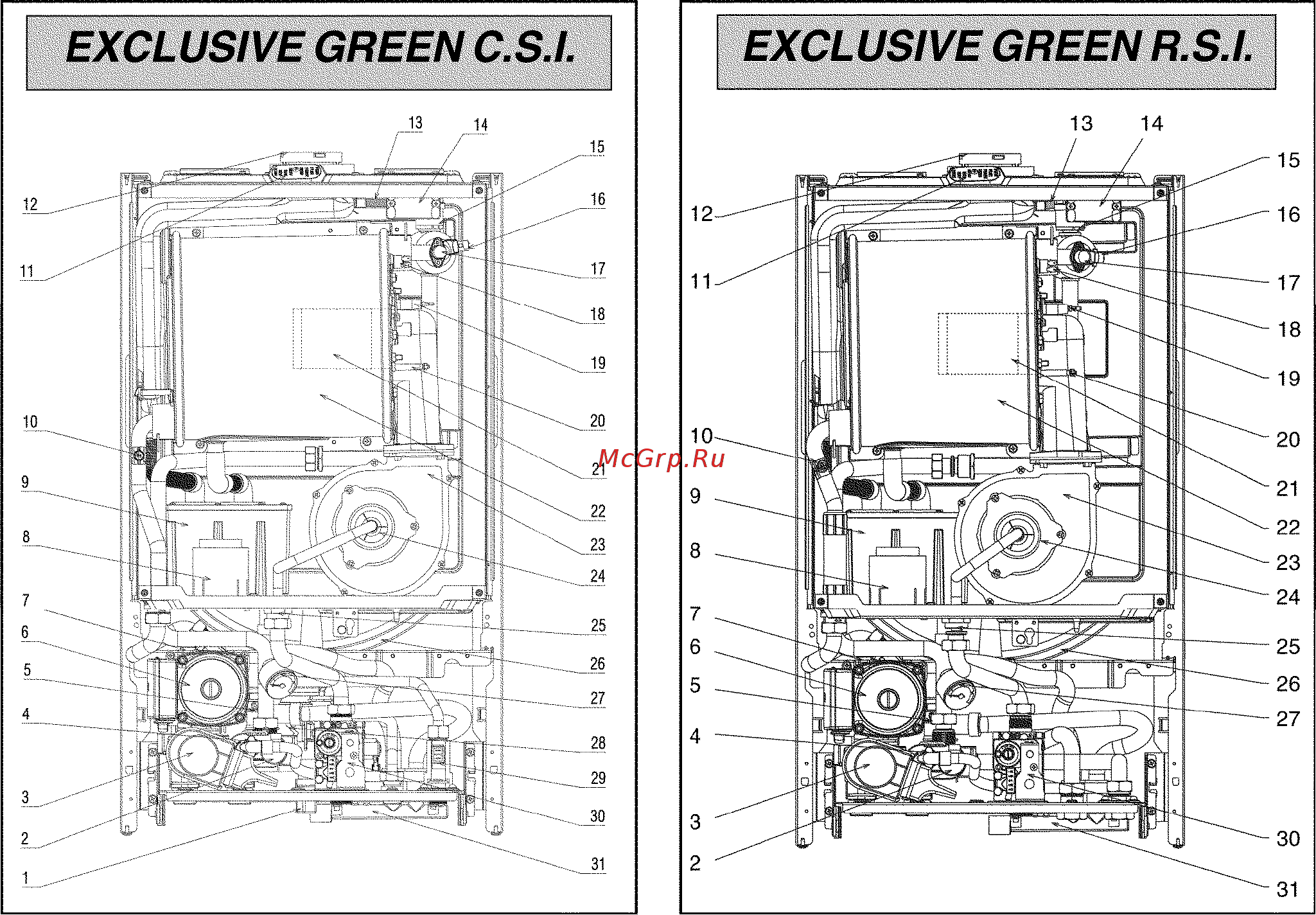

19. КОМПОНЕНТЫ КОТЛА
1 Кран подпитки (только для модели GREEN C.S.I.)
2 Датчик давления
3 Трехходовой клапан
4 Сливной клапан
5 Предохранительный клапан
6 Циркуляционный насос
7 Нижний клапан для выпуска воздуха
8 Трансформатор вентилятора
9 Сифон
10 Датчик NTC на обратном трубопроводе
11 Колпачок на штуцере отбора проб для анализа дымовых газов
12 Выход дымовых газов
13 Сливная трубка дегазатора
14 Удаленный трансформатор розжига
15 Верхний клапан для выпуска воздуха
16 Датчик NTC на прямом трубопроводе
17 Предельный термостат для максимальной температуры
18 Термостат горелки
19 Электрод розжига-обнаружения пламени
20 Датчик уровня конденсата
21 Горелка
22 Главный теплообменник
23 Вентилятор
24 Смеситель
25 Форсунка газа
26 Расширительный бак
27 Манометр
28 Теплообменник ГВС (только для модели GREEN C.S.I.)
29 Реле протока (только для модели GREEN C.S.I.)
30 Газовый клапан
31 Сливной коллектор
32
