Beretta EXCLUSIVE GREEN 25 CSI Инструкция по эксплуатации онлайн [32/41] 354200
![Beretta Exclusive Green 16 RSI Инструкция по эксплуатации онлайн [32/41] 354203](/views2/1421718/page32/bg20.png)

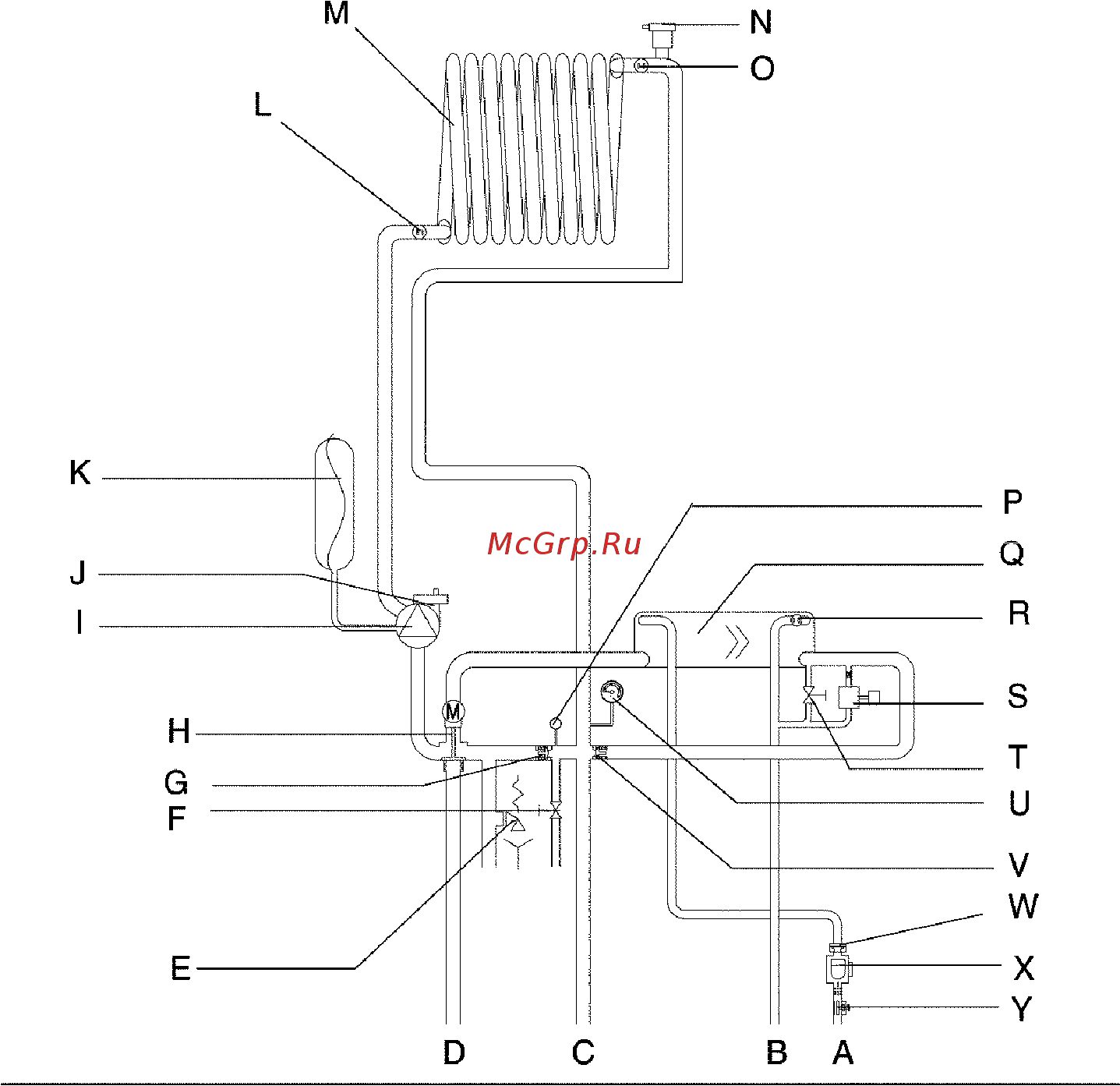

20. ГИДРАВЛИЧЕСКАЯ СХЕМА
EXCLUSIVE GREEN C.S.I.
A Вход воды из водопровода
B Выход горячей воды
C Прямой трубопровод системы отопления
D Обратный трубопровод системы отопления
E Предохранительный клапан
F Сливной клапан
G Автоматический перепускной клапан
H Трехходовой клапан
I Циркуляционный насос
J Нижний клапан для выпуска воздуха
K Расширительный бак
L Датчик NTC на обратном трубопроводе
M Первичный теплообменник
N Верхний клапан для выпуска воздуха
O Датчик NTC на прямом трубопроводе
P Гидравлический прессостат
Q Теплообменник ГВС
R Датчик температуры ГВС
S Электромагнитный клапан подпитки
T Кран подпитки
U Манометр
V Обратный клапан
W Ограничитель протока
X Датчик потока
Y Фильтр водопроводной воды
33
