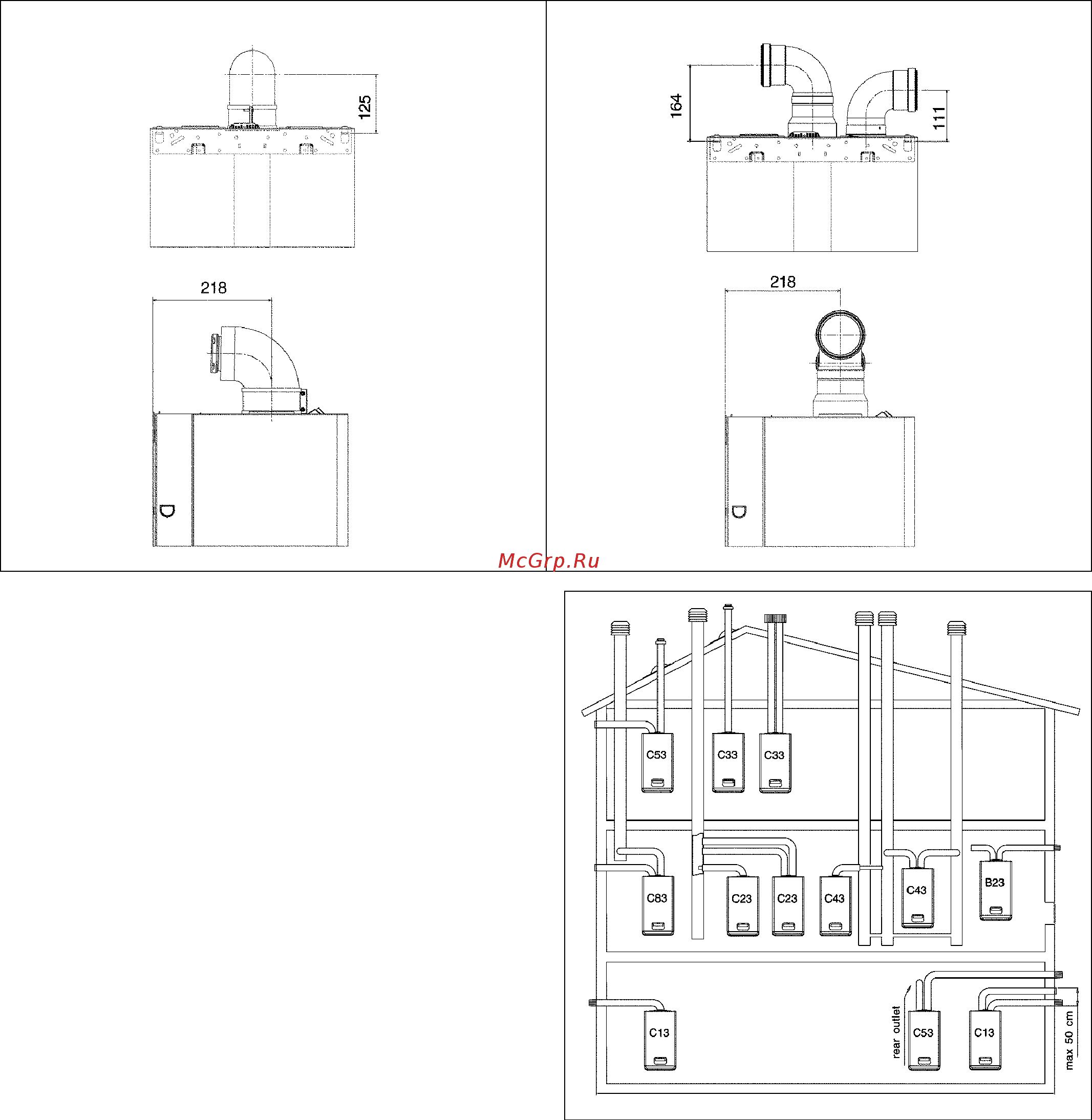

КОАКСИАЛЬНЫЕ ВОЗДУХОВОДЫ/ДЫМООТВОДЫ
РАЗДЕЛЬНЫЕ ДЫМООТВОДЫ/ВОЗДУХОВОДЫ
Рис. 10
ВОЗМОЖНЫЕ КОНФИГУРАЦИИ ДЫМОХОДА (рис. 12)
С13 Коаксиальный выход в стене. Дымоход и воздуховод
могут выходить из котла по отдельности, но выходы
должны быть коаксиальными или должны находиться
достаточно рядом друг с другом, чтобы они испытывали
одинаковые ветровые условия (не более 50 см).
С23 Коаксиальный выход в коллективный
воздуховод/дымоход.
С33 Коаксиальный выход на крышу. Выходы как в С13
С43 Забор воздуха и удаление дымовых газов
осуществляются через коллективный дымоход и
коллективный воздуховод, находящихся в одинаковых
ветровых условиях.
С53 Забор воздуха и удаление дымовых газов разделены и
выходят через стену или на крышу в зонах с различным
давлением. Удаление дымовых газов и забор воздуха
никогда не должны находиться на противоположных стенах.
С83 Удаление дымовых газов через коллективный
дымоход, а забор воздуха индивидуально через стену.
Рис. 12
11
