2. ГИДРАВЛИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Расположение и размеры для гидравлических присоединений показаны на рисунках 1 и 2:
А - обратный трубопровод системы отопления ¾
В - прямой трубопровод системы отопления ¾
С - подвод газа ¾
D - выход в систему ГВС ½ (только GREEN C.S.I.)
E - вход воды из водопровода ½ (только GREEN C.S.I.)
В качестве теплоносителя в системе отопления рекомендуется использовать воду. Качество
используемой в системе отопления и ГВС воды должно соответствовать следующим параметрам.
Водородный показатель PH 6-8
Жесткость общая не более 4 мг-экв/л
Содержание железа не более 0,3 мг/л
Если жесткость исходной воды превышает 4 мг-экв/л необходимо установить на входе воды в котел
полифосфатный дозатор, который обрабатывает поступающую в котел воду, защищая теплообменное
оборудование котла от отложения солей жесткости. Полифосфатный дозатор не входит в стандартную
комплектацию котла и поставляется по отдельному заказу.
Если жесткость исходной воды превышает 9 мг-экв/л следует использовать более мощные установки для
умягчения воды
.
3. УСТАНОВКА УЛИЧНОГО ДАТЧИКА
Для того чтобы функция погодозависимого регулирования
работала правильно, очень важно выбрать правильное
расположение датчика уличной температуры.
Датчик должен быть установлен с внешней стороны здания, на
уровне приблизительно 2/3 высоты СЕВЕРНОГО или СЕВЕРО-
ЗАПАДНОГО фасада, вдалеке от дымоходов, дверей, окон и
солнечных участков.

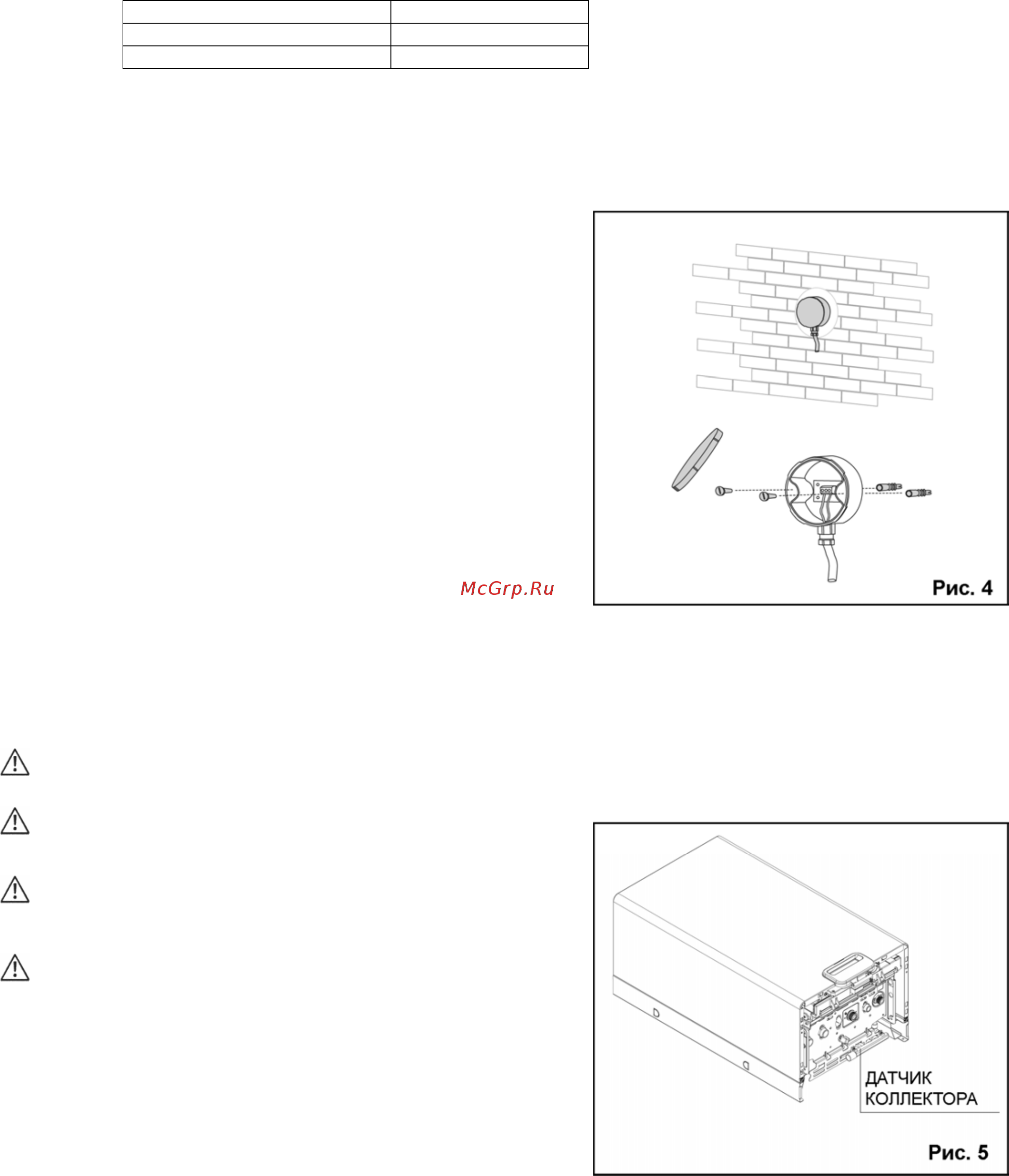

Крепление уличного датчика на стене
- Для того чтобы получить доступ к клеммам и крепежным
отверстиям, отвинтите пластиковую крышку уличного датчика,
поворачивая ее против часовой стрелки.
- Используя корпус датчика в качестве шаблона, отметьте на
стене точки, в которых будут просверлены крепежные
отверстия.
- Уберите корпус и просверлите отверстия для дюбелей 5х25.
- Закрепите корпус на стене, используя два дюбеля, входящих в
комплект поставки.
- Вывинтите кабельный сальник, вставьте двужильный провод
(с сечением жил от 0,5 до 1 мм
2
), который не входит в
комплект поставки, чтобы подключить датчик к котлу.
- Электрическое подключение уличного датчика к котлу описано
в главе «Электрические подключения».
- Хорошо затяните кабельный сальник и закройте крышку
защитной коробки.
Датчик должен быть установлен на ровной
поверхности. Если стенка кирпичная или имеет
неровную поверхность, необходимо подготовить для
датчика ровный участок поверхности.
Максимальная длина соединительного провода между
уличным датчиком и котлом составляет 30 метров.
Соединительный провод между датчиком и котлом
должен быть цельным, без каких-либо соединений.
Если понадобится выполнить соединения, они
должны быть герметичными для воды и
соответствующим образом защищены.
Все каналы, в которых идут соединительные провода
датчика, должны быть отделены от прочих силовых
кабелей (230 Вольт переменный ток).
4. СБОР КОНДЕНСАТА
В сливной коллектор выводятся: образовавшийся конденсат,
вода, идущая от предохранительного клапана и слив системы.
Коллектор необходимо присоединить, с помощью резиновой
трубки (не входит в комплект поставки) к специальной системе
сбора и удаления ливневой воды, в соответствии с
действующим законодательством.
6
