Компоновка котельной

На рис. 17 указаны минимальные расстояния, которые необходимо выдерживать в

целях безопасной эксплуатации котельной и котлов, например, при чистке или при загрузке

топлива. Расстояние между передней поверхностью котла и стеной должно равняться, по

крайней мере, длине котла L плюс 500 мм. Минимальное расстояние между боковой или

задней поверхностями котла и стеной должно составлять не менее 800 мм, причём

расстояние до задней поверхност

и котла определяется присоединением к дымовой трубе.

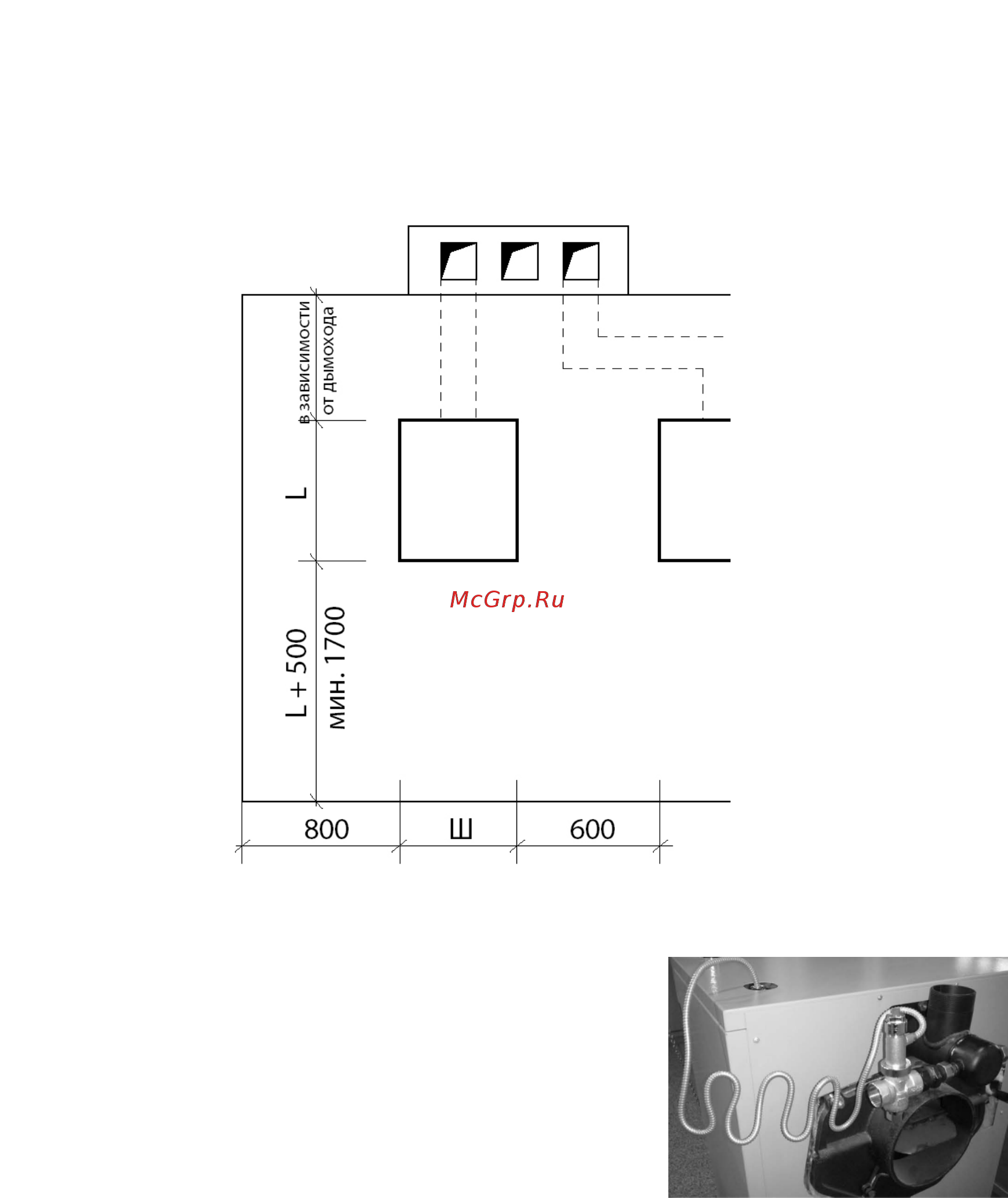

рис. 17

Порядок монтажа

1. Установите корпус котла на негорючую поверхность.

2. Установите в котел комплект безопасности SHT (аксессуар):

- установите в ве

рхний патрубок котла (подача)

теплообменник из комплекта безопасности как показано на

рис. 18

- присоедините в теплообменнику термостатический

клапан из комплекта безопасности как показано на рис. 18

(при подключении учитывайте направление движения

холодной воды через клапан)

- установите датчик температуры термостатического

клапана в котел как показано на рис. 18

3. Подключите котел к системе отопления .

рис.18

4. В отверстие в верхней части передней секции установите термомеханический регулятор

мощности (поставляется с котлом).

5. После подключения котла к системе отопления установите на входе воды в котел

подпиточный и сливной кран (не поставляются вместе с котлом).

6. Присоедините дымо

отвод к патрубку дымоудаления.
