Устройства регулирования и безопасности

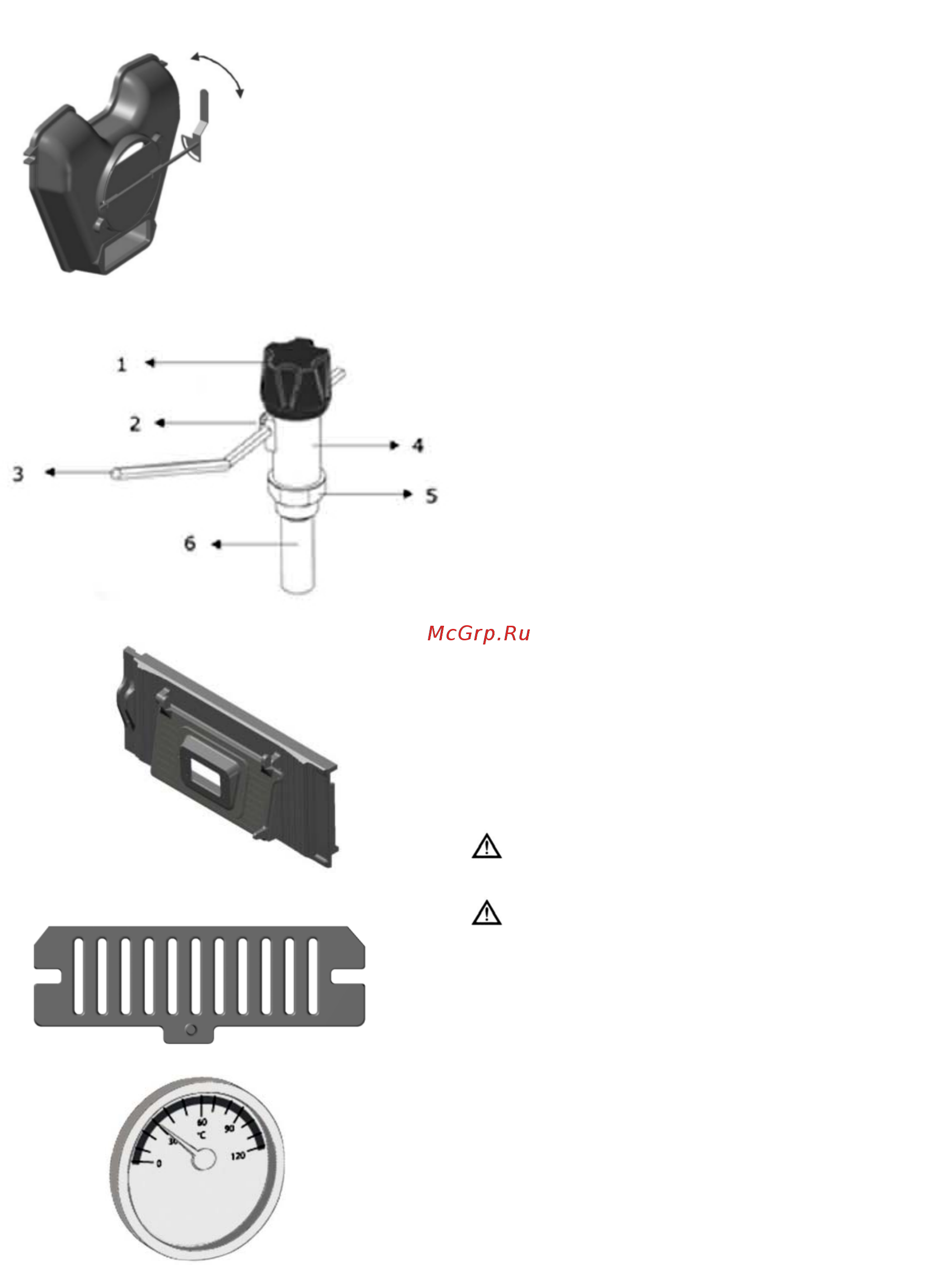

рис. 4
В котлах Кarbor есть три устройства
предназначенных для регулирования
мощности:
- заслонка на патрубке дымоудаления;
С помощью заслонки (рис. 4) можно
регулировать тягу в дымоходе. Она
расположена внутри патрубка дымоудаления
котла и управляется вручную.
рис. 5
- термомеханический регулятор;
Термомеханический регулятор (рис. 5)
установлен на выходе воды из котла. Он
считывает температуру воды в котле и по
необходимости регулирует подачу первичного
воздуха для горения под колосниковую
решётку котла, открывая или прикрывая
заслонку на дверце поддувала. Регу
9
лят
ор
ль рычага;
регулятора;
6- гильза.
состоит из:
1- головка регулятора;
2- держате
3- рычаг;
4- корпус
5- гайка;
рис. 6
- заслонка на дверце поддувала;
Положением дверцы (рис. 6) регулируется
количество первичного воздуха и, тем самым,
интенсивность горения. Термомеханический
регулятор соединён с заслонкой дверцы
цепочкой. Цепочка присоединена к дверце
поддувала так, чтобы можно было
регулировать её натяжение.
Цепочка должна проходить прямо и не
иметь на своём пути препятствий.
рис. 7
Ничто не должно мешать движению
заслонки.
Для подвода вторичного воздуха для
горения предназначено решетка (рис. 7)
которая находится в загрузочной дверце котла.
рис. 8
Для определения температуры в системе
отопления предназначен термометр (рис. 8),
расположенный на передней панели котла над
дверцей для загрузки топлива.
