AQUA 11 i - AQUA 14 i
5
перед водонагревателем запорный кран. Если смотреть на
водонагреватель спереди, патрубок подачи холодной воды
расположен справа, а патрубок выхода горячей воды —
слева.
Установите фильтр (поставляется с водонагревателем)
во входной штуцер клапана воды.
Прежде чем подключать штуцер на выходе горячей
воды к водопроводной сети, снимите с него пластиковую
гайку.
Убедитесь, что водопроводные трубы не используются
для заземления электрических приборов или телефонных
аппаратов. В противном случае трубопровод и сам
водонагреватель могут быстро выйти из строя.
Если жесткость поступающей в водонагреватель воды
превышает 4 мг-экв/л., рекомендуется использовать
устройства для обработки воды с целью предохранения
теплообменника от отложения солей жесткости.
Показатель кислотности РН, используемой в
водонагревателе воды, должен лежать в пределах 6-8.
и что в нем предусмотрены все контрольные и
предохранительные устройства, предписанные
действующими нормативами.
При больших перерывах в пользовании водонагревателем
закройте запорный кран на трубе подачи газа.
Во избежание образования ядовитых и взрывоопасных смесей
держите открытыми вентиляционные отверстия в помещении,
где установлен водонагреватель.
Не используйте трубопровод газа в качестве заземления
электрооборудования.
2.5. Электрические подключения
Питание водонагревателя
осуществляется от батарейки
1,5 В модель LR20 щелочного
типа с длительным сроком
службы, поэтому нет
необходимости подключать его
к сети электропитания.

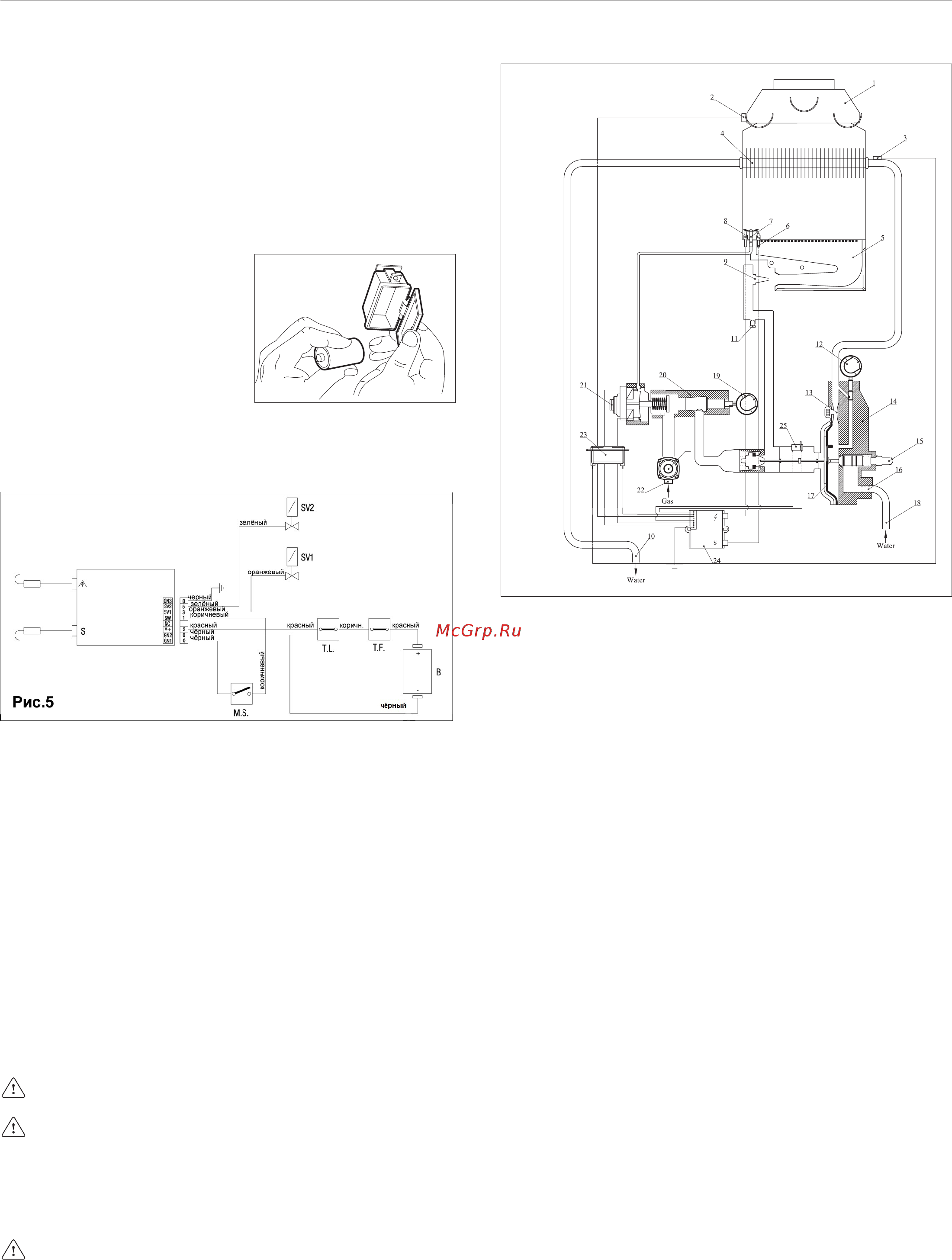

Электрическая схема
водонагревателя
2.6 Гидравлические подключения
Присоедините водонагреватель к водопроводу, установите
GN3 Заземление
SV2 Электромаг. клапан горелки
SV1 Эл.-магн. клапан запальный
SW Контакт микровыключателя
NC Не используется
V+ Плюс питания
GN2 Минус питания
GN1 Контакт микровыключателя
T.L. Предельный гидравлический термостат
T.F. Термостат дымовых газов
M.S. Микровыключатель
B Батарейка
ГИДРАВЛИЧЕСКАЯ СХЕМА
1 Дымосборная камера
2 Устройство контроля тяги
3 Предельный гидравлический
термостат
4 Теплообменник
5 Горелка
6 Электрод обнаружения
7 Запальная горелка
8 Электрод розжига
9 Инжектор
10 Выход горячей воды
11 Штуцер для замера давления
газа
12 Переключатель температуры
13 Вентури
14 Гидравлический клапан
15 Предохранительный
клапан
16 Фильтр воды
17 Мембрана
18 Вход холодной воды
19 Экономайзер
20 Газовый клапан
21 Устройство контроля
22 Газовый фильтр
23 Батарейка
24 Электронная плата
25 Микровыключатель
26 Регулятор давления газа
Рис. 6
2.7 Удаление продуктов сгорания
Водонагреватели являются газовым оборудованием типа
B11BS, поэтому они оборудованы устройством контроля тяги.
При проектировании дымоотвода необходимо соблюдать
требования действующих нормативов.
Водонагреватель должен соединяться с дымоходом или
дымовой трубой посредством дымоотводящего канала.
Дымоотводящий канал должен присоединяться к дымоходу
или дымовой трубе в том же помещении, где установлен
водонагреватель, в крайнем случае — в смежном с ним.
Материал дымоотводящего канала должен обеспечивать
плотность стыков и устойчивость к механическим и тепловым
нагрузкам, а также воздействию дымовых газов и конденсата.
При любых внешних условиях температура в любой точке
дымового канала должна быть выше точки росы
26
