AQUA 11 i - AQUA 14 i
7
•

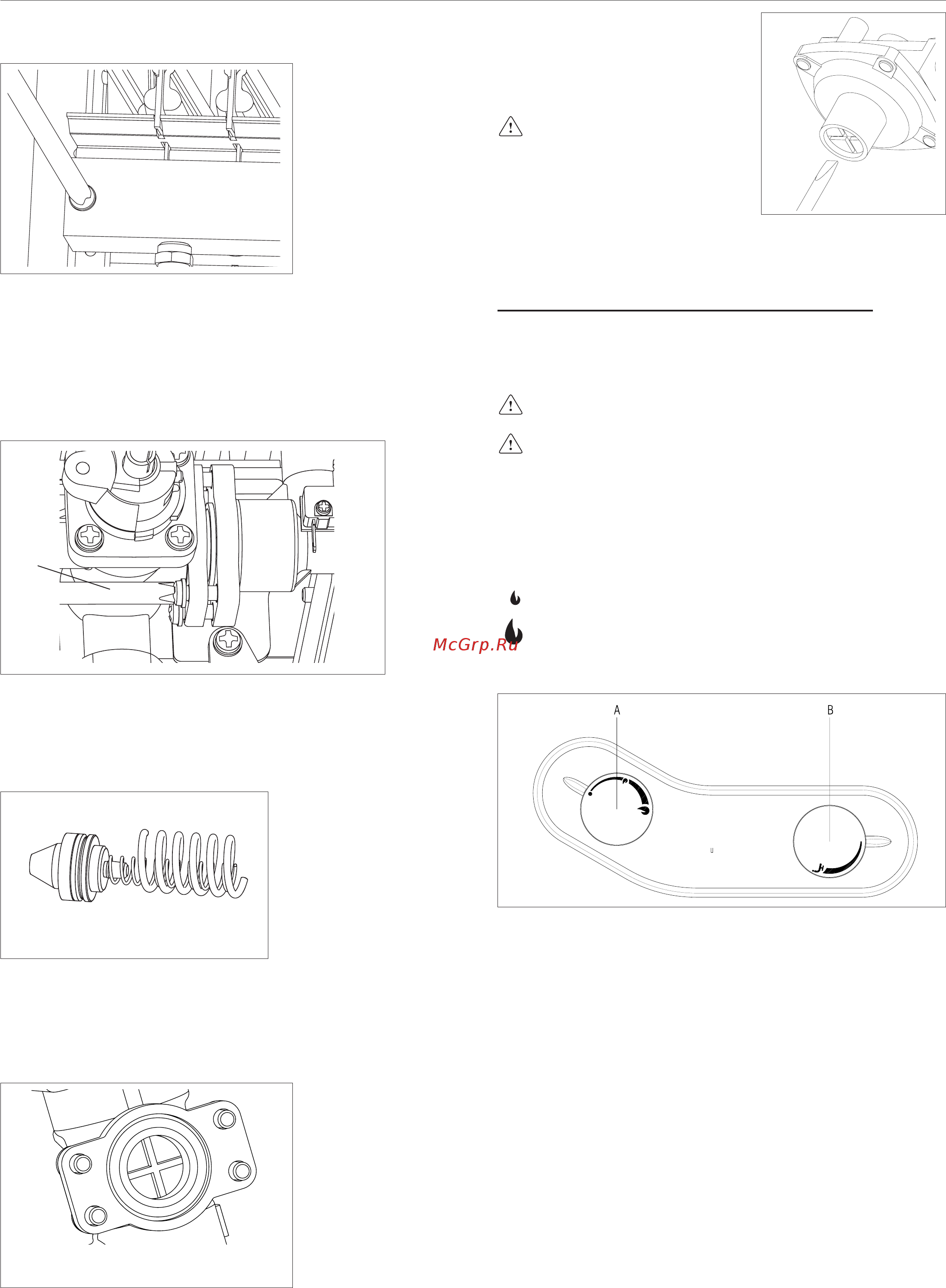

3. ВКЛЮЧЕНИЕ (Рис.16)
A = экономайзер газа включен/выключен
выключено
минимальный расход газа
максимальный расход газа
В регулятор температуры воды
Рис. 16
3.1 Описание работы водонагревателя
Водонагреватель является газовым агрегатом проточного типа
для нагрева воды. Разбор горячей воды может производиться
через один или несколько кранов.
При открытии крана горячей воды зажигается основная
горелка и нагревает воду, протекающую по внутреннему
контуру водонагревателя.
Водонагреватели данного типа имеют пропорциональную
регулировку мощности: расход газа плавно изменяется
сообразно текущему расходу горячей воды.
Устройства с плавной регулировкой мощности особенно
хорошо подходят для использования в системах с современной
запорной арматурой, такой как механические смесители
и термостаты. Водонагреватели снабжены регулирующим
газовым клапаном, который улучшает потребительские
свойства изделия, поскольку позволяет ему работать с
меньшим напором и меньшим расходом воды, изменяя подачу
газа в зависимости от расхода воды таким образом, чтобы
температура воды на выходе водонагревателя оставалась
постоянной.
Водонагреватели являются устройствами с
автоматическим «ПРОПОРЦИОНАЛЬНЫМ» регулированием
мощности. То есть мощность водонагревателя
соответствует расходу горячей воды в текущий момент.
Рис. 15
B
- открутить винты крепления диффузора (рис. 12)
Рис. 12
- снять диффузор;
- открутить установленные форсунки и заменить их на другие
из комплекта перевода на другой тип газа.
3. Замена регулирующего клапана
- ослабить крепежную гайку на входе холодной воды в
теплообменник;
- открутить 4 винта (В) на газовом клапане (рис. 13);
Рис. 13
- отсоединить провода микровыключателя;
- разделить блок гидравлический клапан/газовый клапан;
- извлечь большую пружину и блок регулирующий клапан/
маленькая пружина (рис. 14);
- заменить регулирующий клапан на другой из комплекта
перевода на другой тип газа;
- вставить клапан и большую пружину, следя за тем, чтобы
вращающийся диск направляющей пружины был правильно
установлен (рис. 15);
Рис. 14
- установить обратно диффузор и закрепить его винтами.
- установить обратно запальную горелку.
4. Регулировка давления на
регулирующем клапане
- снять защитную заглушку
- закрутите винт регулятора
давления до упора
После регулировки опечатайте
защитную заглушку на
регуляторе давления.
Напоминаем, что для работы на
сжиженном газе (СУГ) давление
газа на входе в водонагреватель
должно составлять 3 кПа (30
мбар) для бутана и 3,7 кПа (37мбар) для пропана. Измерить
давление газа можно через штуцер, расположенный на входе
газа в водонагреватель.
Перевод с сжиженного газа (СУГ) на природный
Выполните операции, описанные в пунктах 1, 2, 3 (см. выше)
4. Регулировка давления на регулирующем клапане
- снять защитную заглушку
- отрегулировать с помощью винта давление газа в
соответствие с данными указанными в таблице на стр. 3.
После регулировки опечатайте защитную заглушку на
регуляторе давления.
После проведения регулировки необходимо
проверить мыльным раствором все газовые
соединения на герметичность.
