9

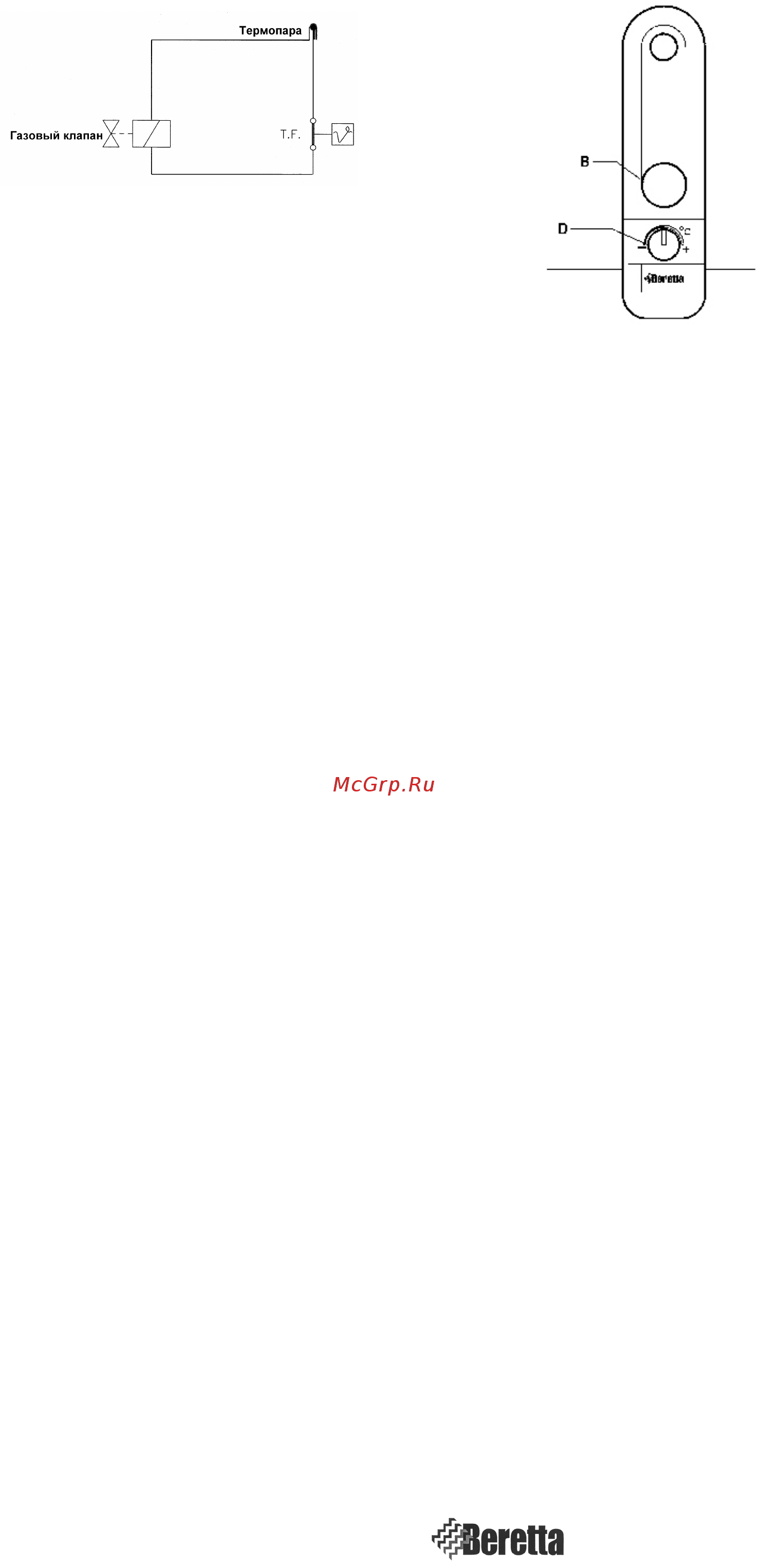

6.6. Термопара
Термопара служит для контроля наличия пла-
мени. Она представляет собой элемент, со-
стоящий из двух металлов. При нагревании
точки соприкосновения этих металлов выраба-
тывается ЭДС. Термопара входит в контур
безопасности, включающий в себя: термопару,
соленоид электромагнитного клапана газовой
арматуры, датчик уходящих газов. Для того
чтобы термопара могла вырабатывать доста-
точное для удержания электромагнитного кла-
пана напряжение (примерно, 10-13 мВ), ее не-
обходимо нагреть, примерно, в течение 20 сек.
В случае срабатывания датчика уходящих га-
зов или плохого контакта электрическая цепь
разрывается и электромагнитный клапан за-
крывает подачу газа. Термопара должна нахо-
дится в пламени запальной горелки. Если
пламя тухнет, то электромагнитный клапан за-
крывается после остывания термопары (при-
мерно 3 сек.)
6.7. Запальная горелка
Запальная горелка служит для розжига
основной горелки. Первоначально газ на за-
пальную горелку подается по трубке запально-
го газа от газовой арматуры путем принуди-
тельного удержания в открытом положении
электромагнитного клапана. Одновременно с
подачей газа, нажатием на кнопку пьезорозжи-
га генерируется искра, которая, проходя между
запальным электродом и носиком запальной
горелки, поджигает запальный газ. Пламя за-
пальной горелки омывает термопару и, спустя,
примерно, 20 сек., вырабатываемая термопа-
рой ЭДС в состоянии удерживать электромаг-
нитный клапан в открытом положении. Таким
образом, газ на запальную горелку подается
постоянно, покуда она горит и омывает термо-
пару.
6.8. Панель управления
ВРучка розжига
D Регулятор температуры
Для снятия облицовки колонки
:
-
снимите ручку регулятора температуры
«D»,
-
выкрутите находящуюся под ней пласт-
массовую втулку. Усики на втулке долж-
ны совпасть с прорезями в облицовке.
-
Потяните облицовку за нижний край на
себя и вверх.
