Beretta Idrabagno 11 [11/17] Настройка давления газа

7. Настройка давления газа

Установить регулятор температуры “15” в положение максимального

нагрева,

Присоединить U-образный манометр к штуцеру замера давления на

коллекторе основной горелки,

Открыть кран горячей воды на максимальный проток (проток должен

быть не менее максимального значения при

∆

Т=50

С)

Ослабить контргайку на регулировочном винте регулятора давления

газа “13”,

Вращением регулировочного винта винте регулятора давления газа “13”

установить по манометру давление газа на горелке согласно

паспортным данным,

Закрутить контргайку,

Выключить воду,

Отсоединить манометр и закрутить винт на штуцере замера давления

газа.

8. Перевод на сжиженный газ

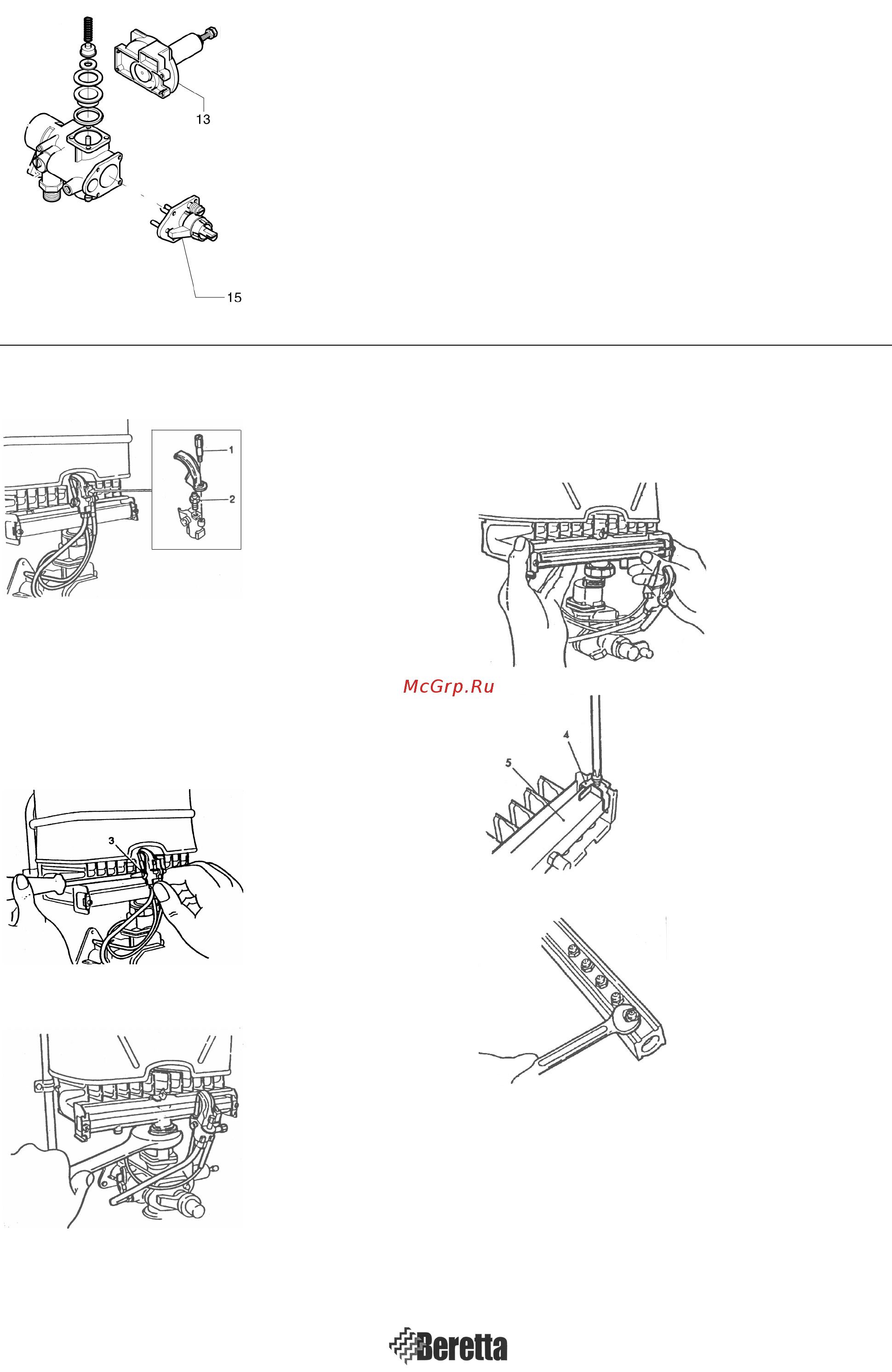

8.1. Замена форсунки запальной горелки

Открутить винт «1» крепления носика за-

пальной горелки,

Снять носик запальной горелки,

Выкрутить форсунку запальной горелки «2» и

заменить ее на форсунку из комплекта перево-

да на сжиженный газ,

Собрать запальную горелку.

8.2. Замена форсунок основной горелки

Открутить винт «3» крепления запальной го-

релки к основной горелке

демонтировать запальную горелку,

открутить накидную гайку крепления основ-

ной горелки к газовой арматуре,

Демонтировать основную горелку,

Удалить хомуты крепления «4» коллектора

«5» к горелке, выкрутив винты

Выкрутить форсунки и заменить их на

соответствующие форсунки из комплек-

та для перевода на сжиженный газ,
