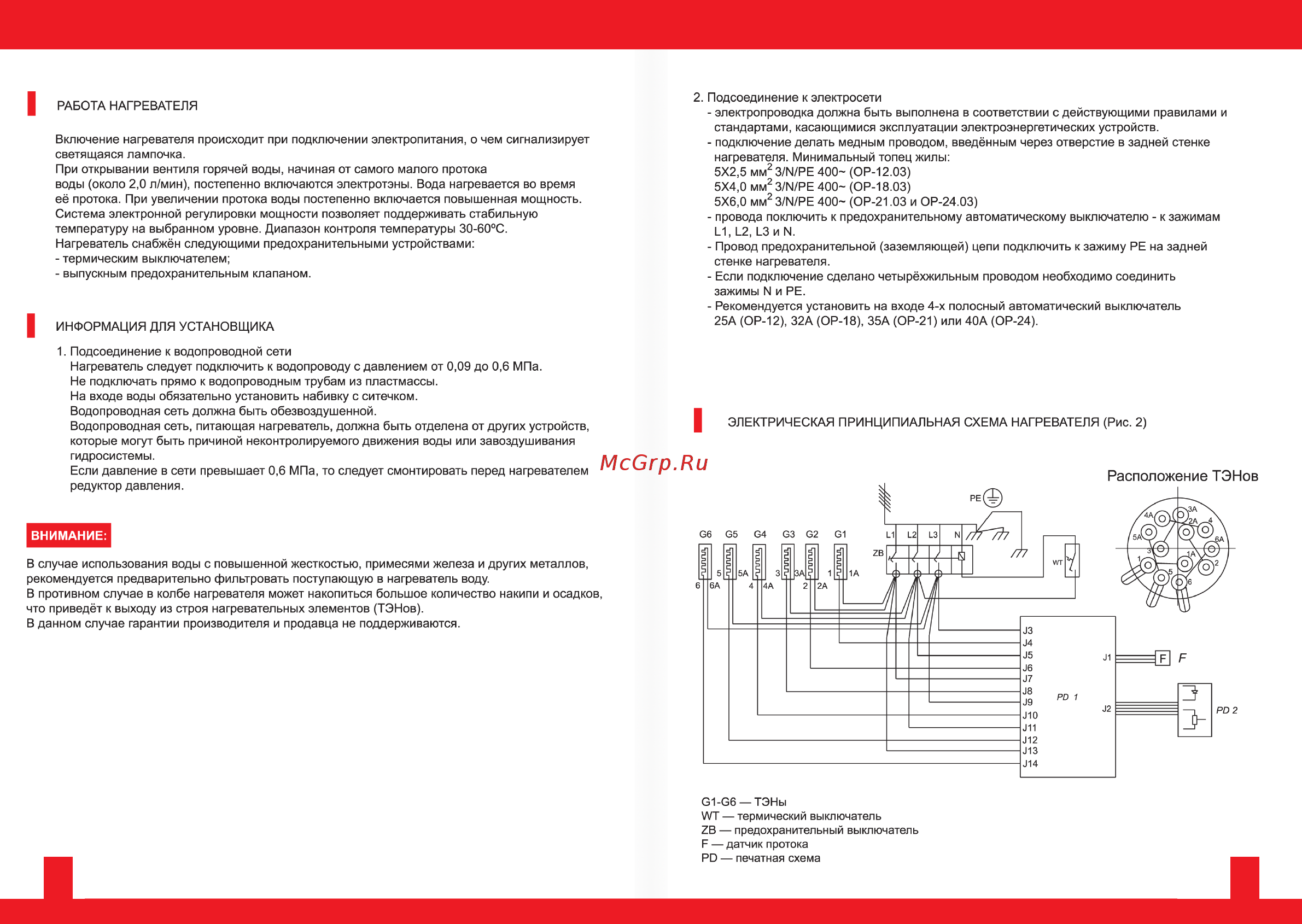

РАБОТА НАГРЕВАТЕЛЯ Включение нагревателя происходит при подключении электропитания о чем сигнализирует светящаяся лампочка При открывании вентиля горячей воды начиная от самого малого протока воды около 2 0 л мин постепенно включаются электротэны Вода нагревается во время со протока При увеличении протока воды постепенно включается повышенная мощность Система электронной регулировки мощности позволяет поддерживать стабильную температуру на выбранном уровне Диапазон контроля температуры 30 60 С Нагреватель снабжён следующими предохранительными устройствами термическим выключателем выпускным предохранительным клапаном ИНФОРМАЦИЯ ДЛЯ УСТАНОВЩИКА 1 Подсоединение к водопроводной сети Нагреватель следует подключить к водопроводу с давлением от 0 09 до 0 6 МПа Не подключать прямо к водопроводным трубам из пластмассы На входе воды обязательно установить набивку с ситечком Водопроводная сеть должна быть обвзвоздушемной Водопроводная сеть питающая нагреватель должна быть отделена от других устройств которые могут быть причиной неконтролируемого движения воды или завоздушивания гидросистемы Если давление в сети превышает 0 6 МПа то следует смонтировать перед нагревателем редуктор давления 2 Подсоединение к электросети электропроводка должна быть выполнена в соответствии с действующими правилами и стандартами касающимися эксплуатаиии электроэнергетических устройств подключение делать медным проводом введённым через отверстие в задней стенке нагревателя Минимальный топец жилы 5X2 5 мм2 ЗЖ РЕ 400 ОР 12 03 5X4 0 мм2 З М РЕ 400 ОР 18 03 5X6 0 мм2 З М РЕ 400 ОР 21 03 и ОР 24 03 провода поключитъ к предохранительному автоматическому выключателю к зажимам И 12 ЬЗи И Провод предохранительной заземляющей цепи подключить к зажиму РЕ на задней стенке нагревателя Если подключение сделано четырёхжильным проводом необходимо соединить зажимы М и РЕ Рекомендуется установить на входе 4 х полосный автоматический выключатель 25А ОР 12 32А ОР 18 35А ОР 21 или 40А ОР 24 ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА НАГРЕВАТЕЛЯ Рис 2 ВНИМАНИЕ В случае использования воды с повышенной жесткостью примесями железа и других металлов рекомендуется предварительно фильтровать поступающую в нагреватель воду В противном случае в колбе нагревателя может накопиться большое количество накипи и осадков что приводёт к выходу из строя нагревательных элементов ТЭНов В данном случае гарантии производителя и продавца не поддерживаются С1 С6 ТЭНы WT термический выключатель 2В предохранительный выключатель Р датчик протока РЭ печатная схема 4 5
