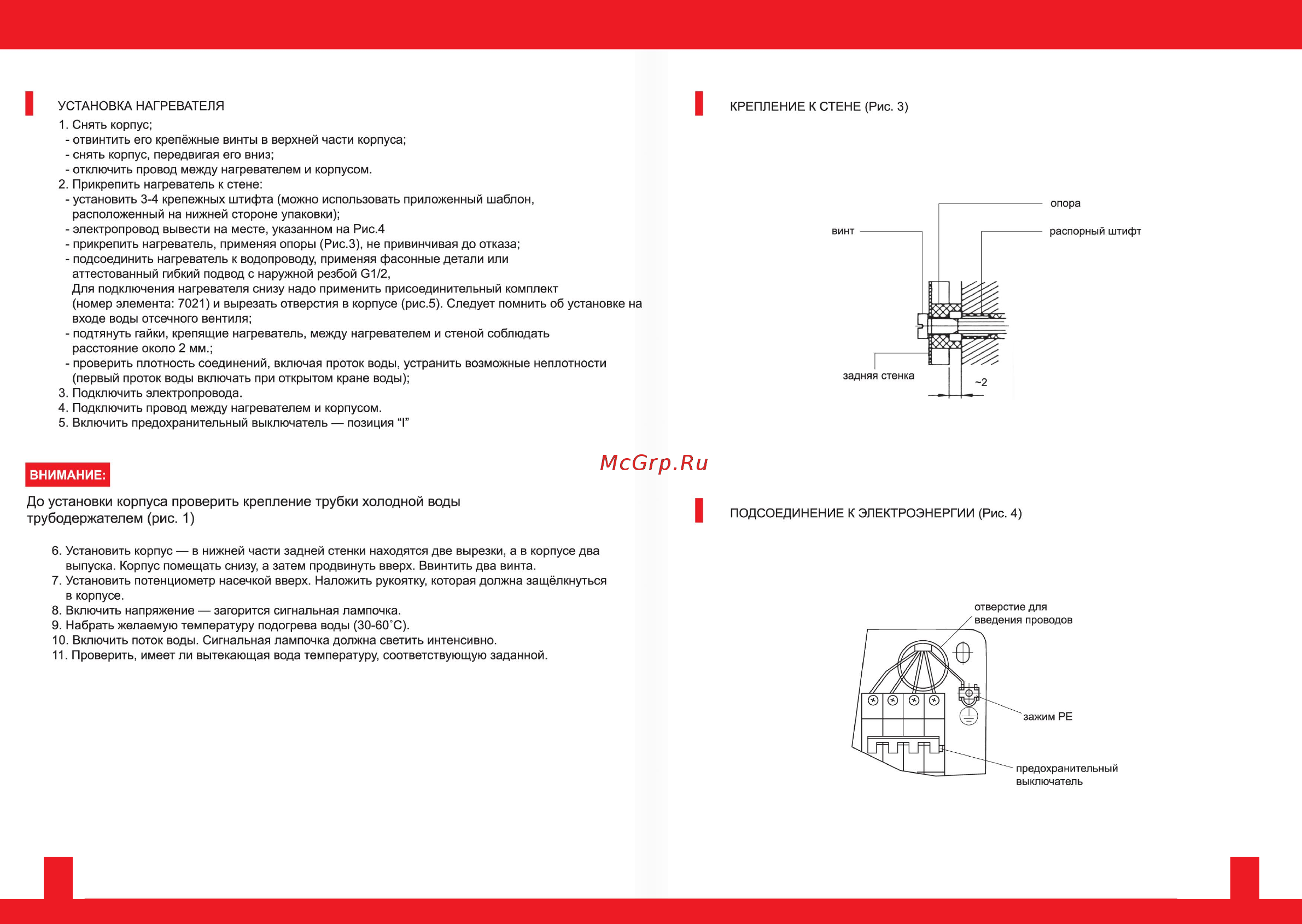

УСТАНОВКА НАГРЕВАТЕЛЯ 1 Снять корпус отвинтить его крепёжные винты в верхней части корпуса снять корпус передвигая его вниз отключить провод между нагревателем и корпусом 2 Прикрепить нагреватель к стене установить 3 4 крепежных штифта можно использовать приложенный шаблон расположенный на нижней стороне упаковки электропровод вывести на месте указанном на Рис 4 прикрепить нагреватель применяя опоры Рис З не привинчивая до отказа подсоединить нагреватель к водопроводу применяя фасонные детали или аттестованный гибкий подвод с наружной резбой 01 2 Для подключения нагревателя снизу надо применить присоединительный комплект номер элемента 7021 и вырезать отверстия в корпусе рис 5 Следует помнить об установке на входе воды отсечного вентиля подтянуть гайки крепящие нагреватель между нагревателем и стеной соблюдать расстояние около 2 мм проверить плотность соединений включая проток воды устранить возможные неплотности первый проток воды включать при открытом кране воды 3 Подключить электропровода 4 Подключить провод между нагревателем и корпусом 5 Включить предохранительный выключатель позиция Г I КРЕПЛЕНИЕ К СТЕНЕ Рис 3 ВНИМАНИЕ До установки корпуса проверить крепление трубки холодной воды трубодержателем рис 1 ПОДСОЕДИНЕНИЕ К ЭЛЕКТРОЭНЕРГИИ Рис 4 6 Установить корпус в нижней части задней стенки находятся две вырезки а в корпус два выпуска Корпус помещать снизу а затем продвинуть вверх Ввинтить два винта 7 Установить потенциометр насечкой вверх Наложить рукоятку которая должна защёлкнуться в корпусе 8 Включить напряжение загорится сигнальная лампочка 9 Набрать желаемую температуру подогрева воды 30 60 С 10 Включить лоток воды Сигнальная лампочка должна светить интенсивно 11 Проверить имеет ли вытекающая вода температуру соответствующую заданной 6 7
