Пуск котла | 21

6 720 819 880 (2017/03)GAZ 2500 F

Для выполнения электрических соединений:

▶ Потяните переднюю стенку вперёд и снимите её ( Рис. 12).

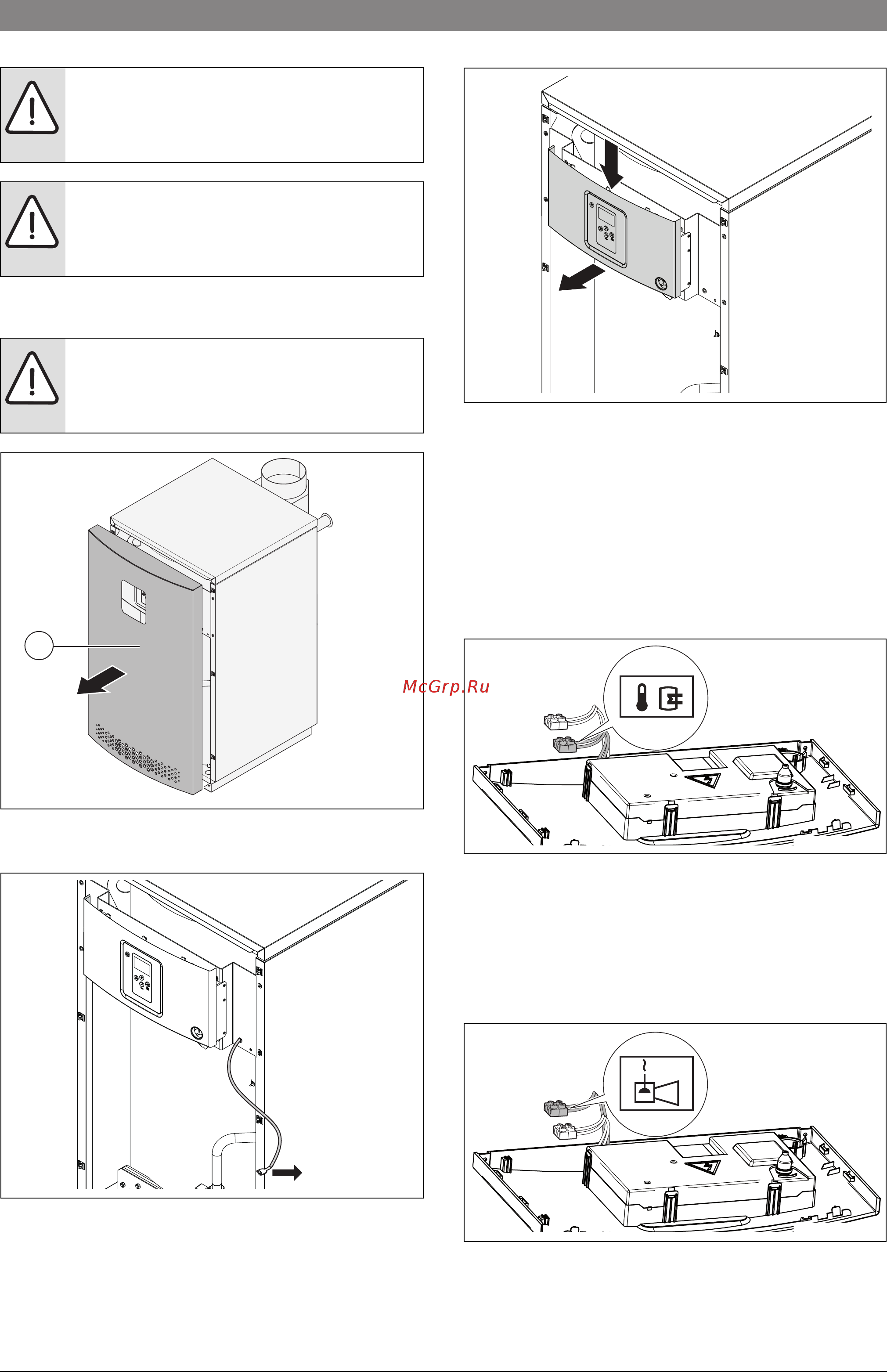

Рис. 12 Демонтаж передней стенки котла

[1] Передняя стенка котла

Рис. 13 Отсоединение кабеля заземления

Рис. 14 Демонтаж блока управления

▶ Придерживая рукой нижний кронштейн, выкрутите два

самореза.

▶ Отсоедините кронштейн от передней панели.

▶ Слегка нажмите на блок управления сверху.

▶ Потяните блок управления на себя.

6.2.1 Подключение датчика температуры

Подключение датчика температуры бака-водонагревателя:

▶ Подключите датчик температуры непосредственно к клеммам,

обозначенным следующим знаком ( рис. 15, стр. 21).

Рис. 15 Подключение датчика температуры

6.2.2 Подключение сигнализатора тревоги

Подключение сигнализатора тревоги:

▶ Подключите контакт сигнала тревоги непосредственно к

клеммам ( рис. 16, стр. 21).

При неисправности цепь сигнала тревоги замкнута. Максимальная

нагрузка на контакт тревоги составляет 24 В, 40 мA.

Рис. 16 Подключение сигнализатора тревоги.

OПACHO: Возможен удар электрическим током!

▶ Перед выполнением работ на электрических

узлах обязательно отключить напряжение

питания.

УВЕДОМЛЕНИЕ: Остатки проводов могут повредить

блок управления.

▶ Снимайте изоляцию с проводов только вне блока

управления.

OCTOPOЖHO: Повреждение кабеля заземления!

▶ При удалении передней стенки обязательно

удалить кабель с клеммы на передней стенке

( Рис. 13).

6 720 812 497-13.1T

6 720 818 532-08.1T

6 720 812 497-31.1T

6 720 806 640-23.1O

6 720 806 640-24.1O
