Пуск котла | 23
6 720 819 880 (2017/03)GAZ 2500 F
Подключение насоса горячей воды

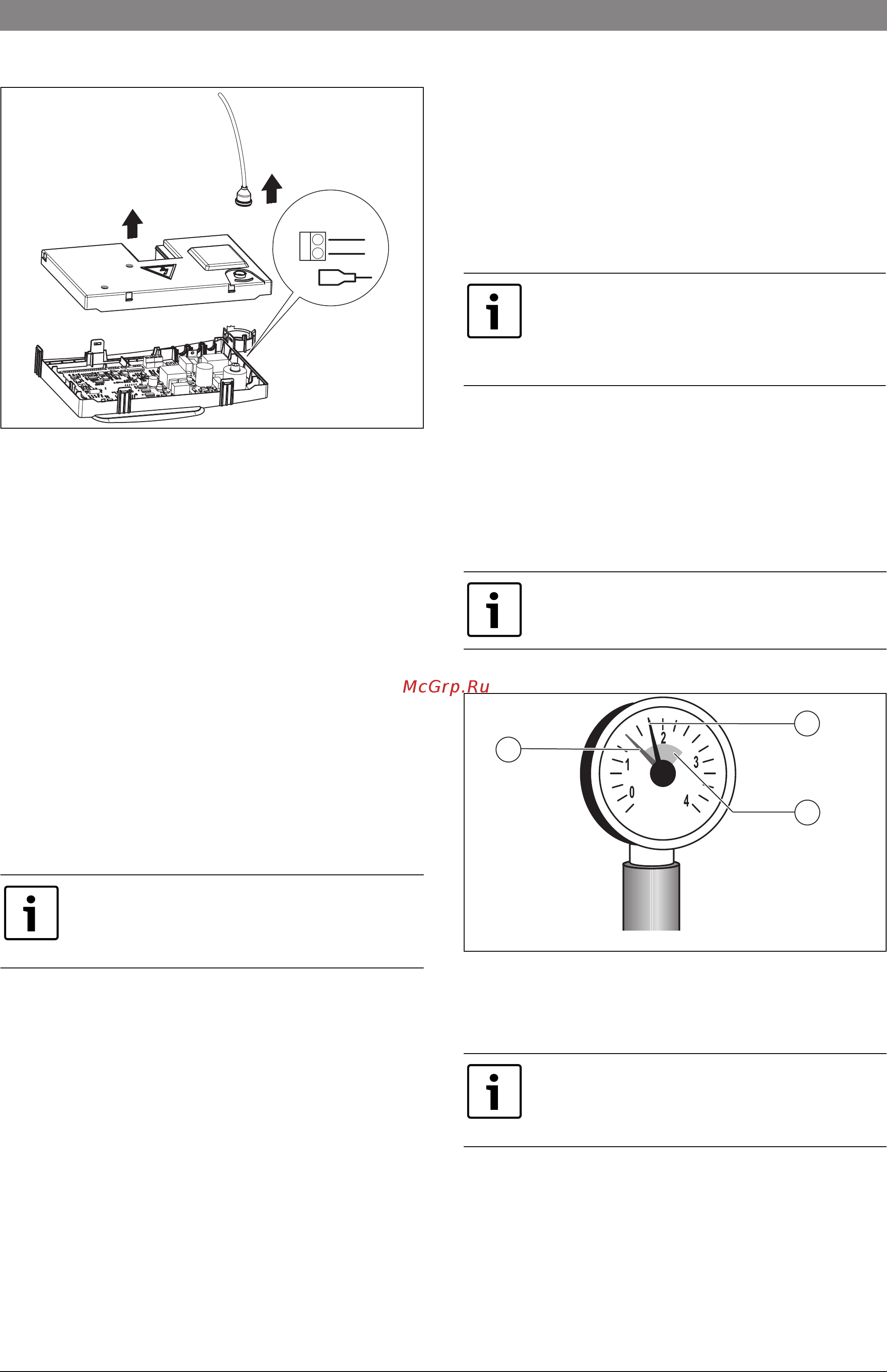

Рис. 20 Подключение насосов отопления и горячей воды
▶ Подключите штекер кабеля насоса горячей воды к контактам
обозначенным "DHW pump".
▶ Подключите провод заземления к одной из 3 клемм заземления
на плате управления.
▶ Проложите кабель в паз, соответствующий подключаемому
насосу. Проследите, чтобы провод заземления котла находился
в пазу, предназначенном для него. Паз для провода заземления
котла находится на "дне" паза заглушки насоса горячего
водоснабжения.
▶ Закройте крышку панели управления так, чтобы все защелки
прочно встали на свои места.
▶ Подключите разъем кабеля электрода розжига к клемме
трансформатора, закрепите изолятор кабеля электрода розжига
на задней крышке панели управления.
▶ Установите панель управления, закрепите саморезами
держатель панели.
▶ Закрепите кабель насоса пластиковой стяжкой в правой части
передней панели котла во избежание провисания кабеля в
область горелки.
Подключение насоса системы отопления
Подключение насоса системы отопления:
▶ Подключите штекер кабеля насоса системы отопления к
контактам обозначенным "CH pump".
▶ Подключите провод заземления к одной из 3 клемм заземления
на плате управления.
▶ Проложите кабель в паз, соответствующий подключаемому
насосу.
▶ Закройте крышку панели управления так, чтобы все защелки
прочно встали на свои места.
▶ Подключите разъем кабеля электрода розжига к клемме
трансформатора, закрепите изолятор кабеля электрода розжига
на задней крышке панели управления.
▶ Установите панель управления, закрепите саморезами
держатель панели.
▶ Закрепите кабель насоса пластиковой стяжкой в правой части
передней панели котла во избежание провисания кабеля в
область горелки.
6.3 Заполнение отопительной системы и удаление
воздуха
▶ Проверьте предварительное давление расширительного бака
отопительной системы.
▶ Отрегулируйте при необходимости.
При этом отопительный контур котла должен быть пустой.
Предварительное давление расширительного бака должно
равняться статическому давлению (высота установки до
середины расширительного бака), но не менее 0,5 бар. Точный
расчёт приведён в DIN 4807.
▶ Откройте смесительные и запорные вентили на отопительном
контуре.
▶ Подсоедините шланг к крану для заполнения и слива на обратной
линии.
▶ Откройте кран для заполнения и слива.
▶ Осторожно откройте водопроводный кран.
▶ Медленно заполните отопительную систему. При этом
наблюдайте за показаниями манометра.
▶ Заполняйте отопительную систему до давления 1,5 бар.
Рис. 21 Манометр для закрытых систем отопления
[1] Красная стрелка
[2] Стрелка манометра
[3] Зеленая зона
▶ Закройте водопроводный кран и кран для заполнения и слива.
▶ Выпустите воздух из отопительной системы через воздушные
клапаны на отопительных приборах. При этом начинайте с
самого нижнего этажа здания.
Для обеспечения эффективной работы котла и
минимизации количества конденсата рекомендуется
подключать насос системы отопления к плате
управления котла.
NL
2.
1.
3.
6 720 812 497-05.1T
В каждом отопительном приборе должна быть
предусмотрена возможность удаления воздуха. В
некоторых ситуациях может возникнуть
необходимость дополнительного удаления воздуха в
определённых местах.
Нормальное рабочее давление составляет
1,0...1,5 бар.
После заполнения отопительной системы
необходимо выпустить воздух, так как при
заполнении весь воздух в системе собирается в
самой высокой точке.
6 720 615 876-59.2T
3
2
1
