6.2 Электрические соединения

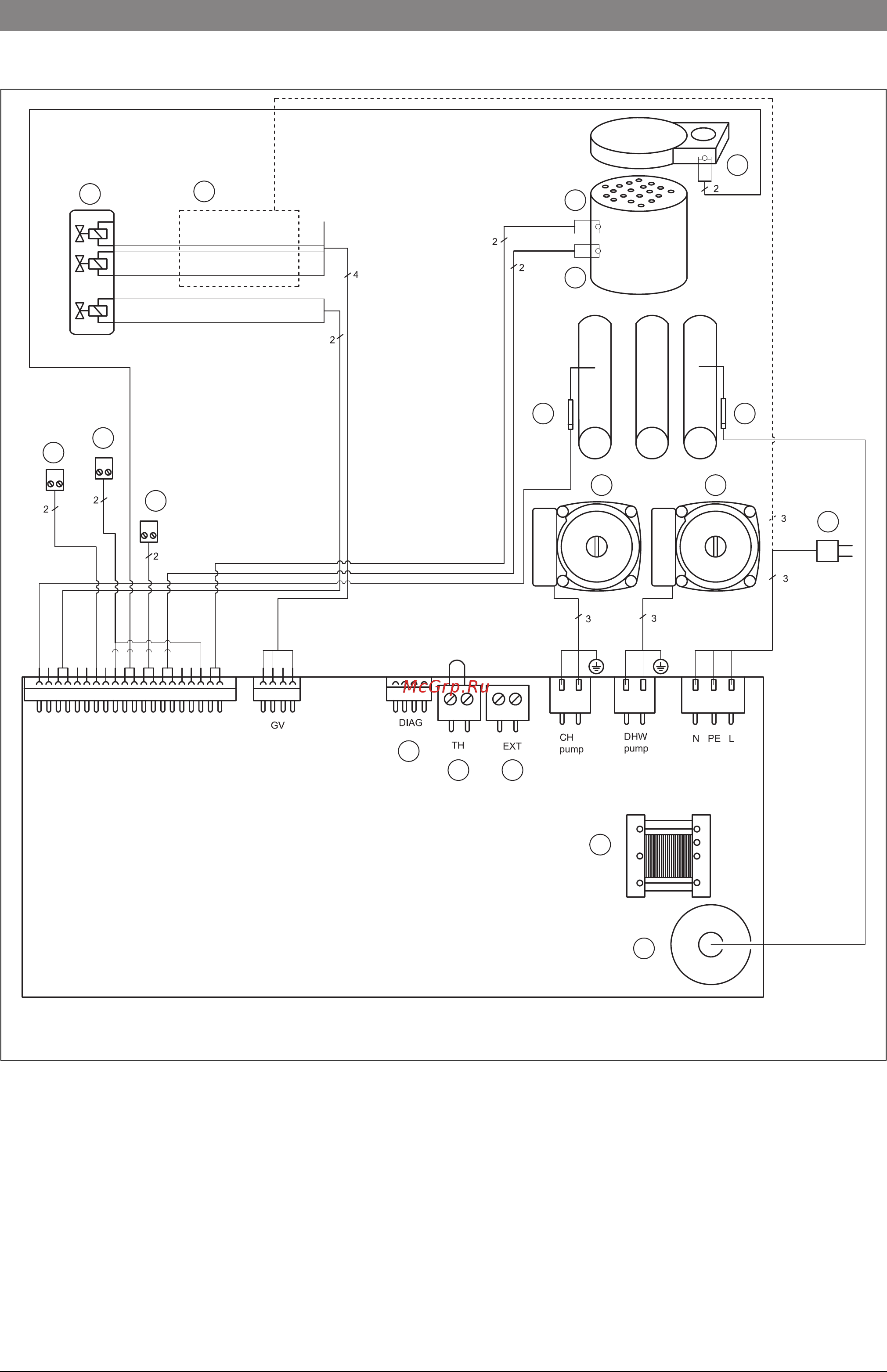

Рис. 11 Электрический монтаж

[1] Датчик температуры горячей воды

[2] Клеммная колодка для вывода сигнала аварии

[3] Клеммная колодка для подключения реле контроля

минимального давления газа

[4] Термостат горячей воды

[5] Клеммная колодка для подключения датчика температуры

бака-водонагревателя

[6] Tермостат отходящих газов

[7] Газовый клапан

[8] Запальный электрод

[9] Электрод контроля пламени

[10] Насос системы отопления

[11] Насос бака- водонагревателя

[12] Кабель сетевой 230В (только для версии 50кВт сетевой

кабель имеет ответвления на блок коммутации)

[13] Трансформатор

[14] Запальный трансформатор

[15] Диагностический разъём

[16] Разъем для подключения Opentherm контроллера или

комнатного термостата

[17] Подключение датчика наружной температуры

[18] Блок коммутации питания газового клапана (только для

версии 50кВт)
