32 | Контрольные осмотры и техническое обслуживание
GAZ 2500 F6 720 819 880 (2017/03)

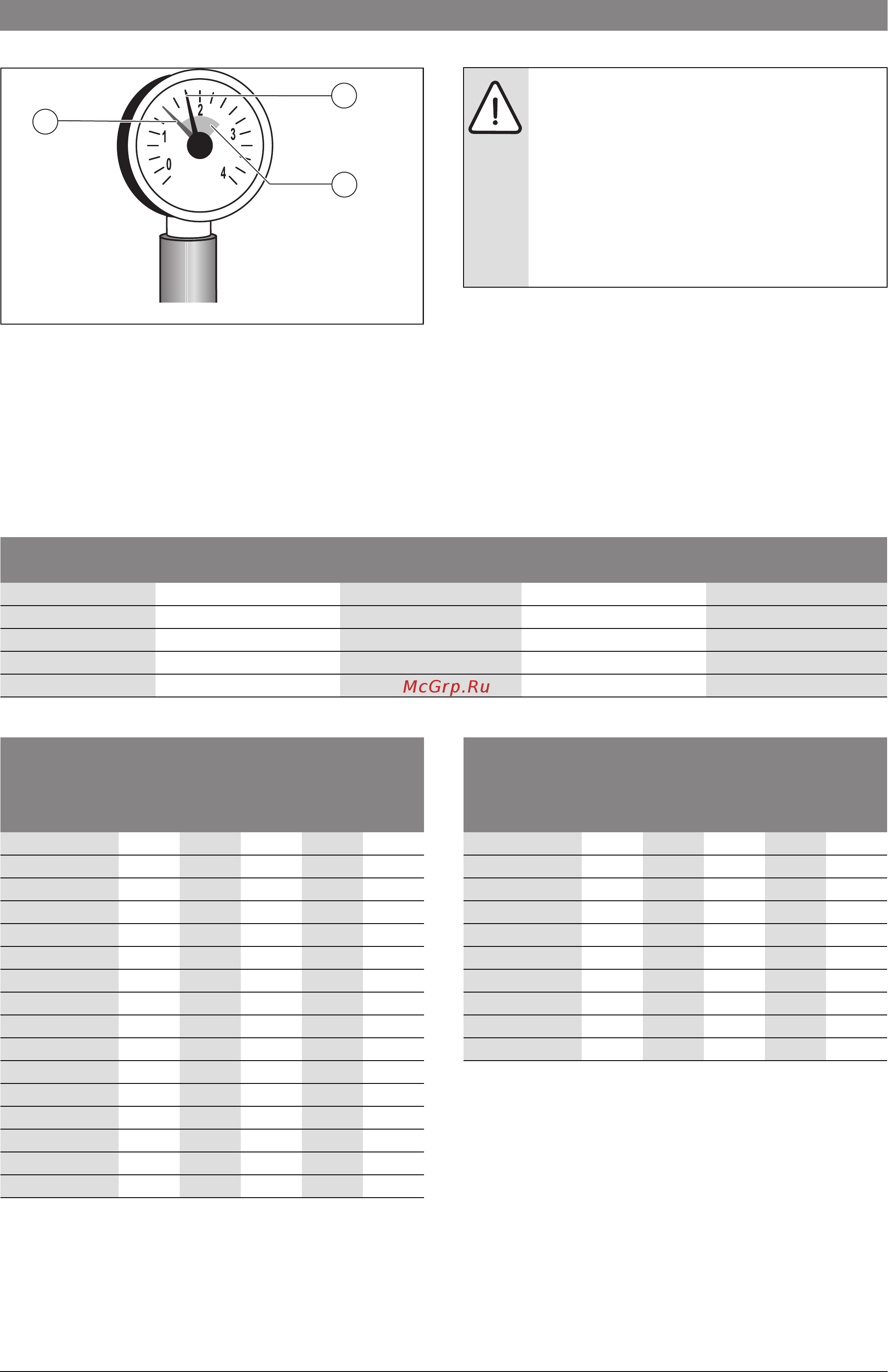

Рис. 33 Манометр для закрытых систем отопления
[1] Красная стрелка
[2] Стрелка манометра
[3] Зеленая зона
9.1.6 Измерение давления на форсунках
▶ Отверните на два оборота запорный винт измерительного
ниппеля на газовой арматуре.
▶ Наденьте на ниппель измерительную трубку прибора измерения
давления.
▶ Определите давление на форсунках по прибору измерения
давления и сравните со значениями в таб. 25 - 28.
6 720 615 876-59.2T
3
2
1
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за частого долива воды!
При частом добавлении воды отопительная
установка может выйти из строя в результате
коррозии и образования накипи.
▶ Во время заполнения выпускайте воздух из
отопительной системы.
▶ Проверьте герметичность отопительной системы.
▶ Проверьте работоспособность расширительного
бака.
Природный газ Н (G20) Сжиженный газ Р (G31)
Типоразмер котла максимальное минимальное Максимальное Минимально
25 12,0 4,5 22,0 8,5
30 10,5 4,0 21,0 8,0
37 11,5 4,0 20,0 7,0
47 11,8 4,0 20,0 8,0
55 10,5 4,0 18,0 7,0
Таб. 25 Номинальное давление газа на форсунках
Подаваемое
давление газа
H (G20)
Типоразмер котла
[мбар] 25 30 37 47 55
25 12,1 10,5 11,6 12,5 10,3
24 12,1 10,5 11,6 12,5 10,3
23 12,1 10,5 11,6 12,5 10,4
22 12,1 10,5 11,6 12,5 10,5
21 12,1 10,5 11,6 12,5 10,5
20 12,1 10,5 11,6 12,4 10,5
19 12,0 10,5 11,6 12,3 10,5
18 12,0 10,5 11,6 12,2 10,5
17 12,0 10,5 11,5 11,8 10,5
16 11,9 10,4 11,4 11,4 10,4
15 11,7 10,4 11,0 10,7 10,3
14 11,5 10,1 10,4 9,9 10,2
13 10,6 10,0 9,7 9,2 10,1
12 9,5 9,3 9 8,4 9,1
11 8,7 8,2 8,1 7,8 8,3
10 7,9 7,6 7,2 6,9 7,4
Таб. 26 Давление на форсунках для газа H (G20) в зависимости от
подаваемого давления
Подаваемое
давление газа
P (G31)
Типоразмер котла
[мбар] 25 30 37 47 55
58…40 22,0 21,0 20,0 20,0 18,0
39 22,0 21,0 20,0 20,0 18,0
37 22,0 21,0 20,0 20,0 18,0
36 22,0 21,0 20,0 20,0 18,0
35 22,0 21,0 20,0 20,0 18,0
34 22,0 21,0 20,0 20,0 18,0
33 22,0 21,0 20,0 20,0 18,0
32 22,0 21,0 20,0 20,0 18,0
31 22,0 21,0 20,0 20,0 18,0
30 22,0 21,0 20,0 20,0 18,0
Таб. 27 Давление на форсунках для сжиженного газа P (G31) в
зависимости от подаваемого давления
