24 | Установка прибора RU
Copyright (optional information)6 720 647 408 (2011/01)
5.2 Выбор места монтажа
Требования к помещению для монтажа
B Соблюдать местные государственные предписания.
B Соблюдать минимальные монтажные размеры,
приведенные в инструкциях по монтажу
принадлежностей для отвода дымовых газов.
При установке в шкафу:
B Учитывать необходимость вентиляционных
отверстий и минимальные расстояния.

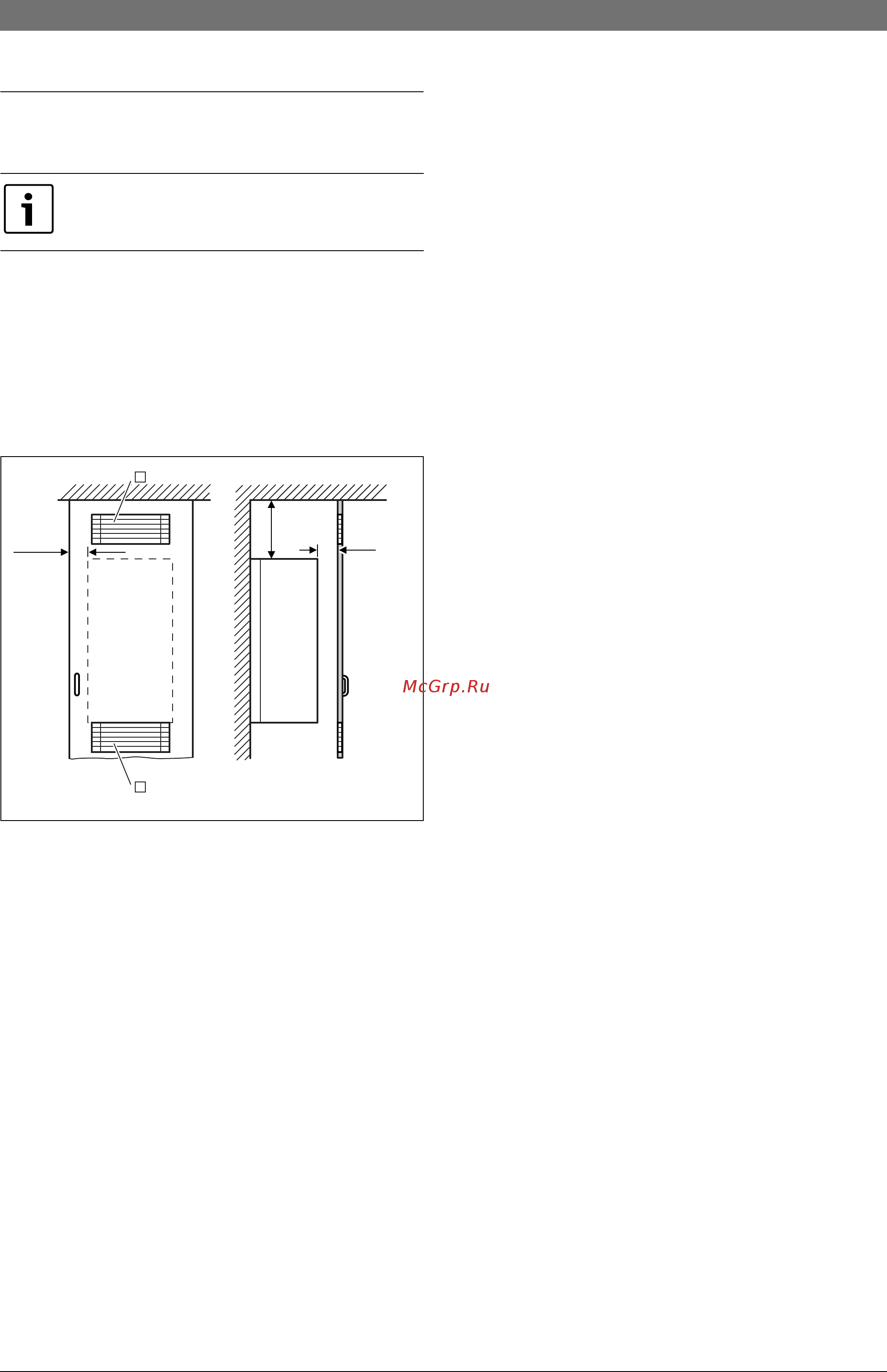

Рис 8 Вентиляционные отверстия при установке в
шкафу
Воздух для горения газа
Чтобы предотвратить коррозию, воздух для горения
газа не должен содержать агрессивных веществ.
Галогенуглеводороды, содержащие соединения хлора
или фтора, способствуют коррозии. Они могут
содержаться, например, в растворителях, красителях,
клеях, аэрозольных распылителях и бытовых моющих
средствах.
Температура поверхности
Максимальная температура поверхности прибора не
превышает 85 °C. Поэтому особые меры защиты,
предусмотренные для горючих строительных
материалов и встроенной мебели, в данном случае не
требуются. В местных государственных предписаниях
могут содержаться иные требования.
Установки на сжиженном газе ниже уровня земли
Мы рекомендуем заказчику установить
электромагнитный клапан. Благодаря этому подача
сжиженного газа будет открыта только при запросе на
тепло.
Прибор не предусмотрен для монтажа вне
помещений.
≥75
≥550
6 720 610 357-05.10
≥100
≥1400cm
2
≥600cm
2
