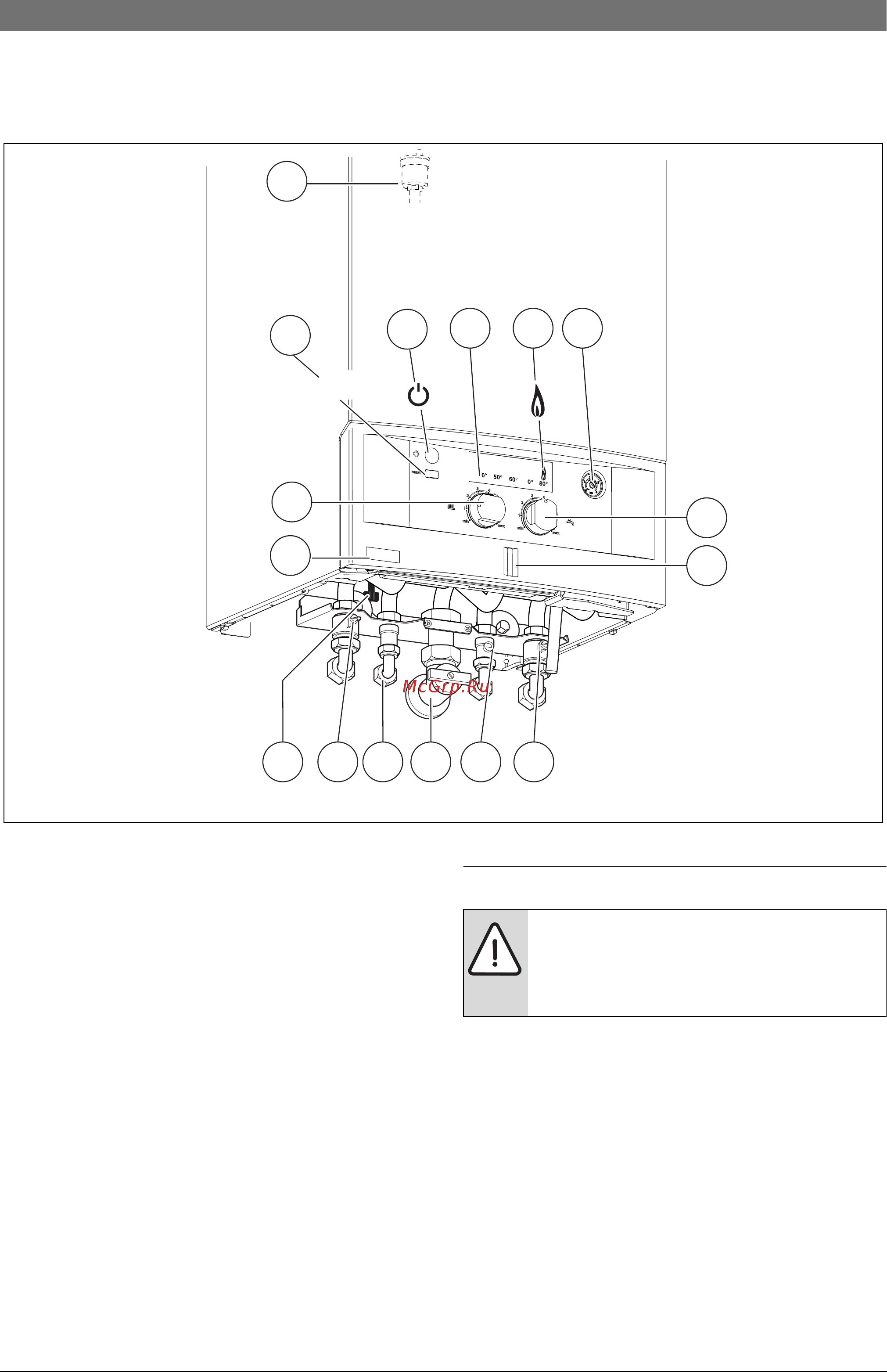

Ввод в эксплуатацию 31 7 Ввод в эксплуатацию 6 720 613 665 21 1 О Рис 20 Кнопка Сброс Кнопка включения выключения 3 Индикация температуры подающей линии системы отопления индикация неисправности 4 Контрольная лампочка работы горелки 5 Манометр 6 Регулятор температуры горячей воды 7 Индикатор работы 8 Сервисный кран обратной линии системы отопления 9 Газовый кран закрыт 10 Кран холодной воды ZWA 11 Горячая вода 12 Сервисный кран подающей линии системы отопления 13 Кран подпитки ZWA 14 Наклейка с типом прибора 15 Регулятор температуры подающей линии системы отопления 16 Автоматический воздухоотводчик 1 2 7 1 Перед вводом в эксплуатацию УВЕДОМЛЕНИЕ Ввод в эксплуатацию без воды приводит к повреждению прибора Эксплуатация прибора без воды запрещена Установить предварительное давление в расширительном баке в соответствии со статической высотой системы отопления стр 36 Открыть вентили радиаторов У приборов ZWA открыть кран холодной воды 9 Открыть сервисные краны 8 и 12 и заполнить отопительную систему до давления 1 2 бар у ZWA через встроенный кран подпитки поз 13 затем закрыть кран для заполнения Удалить воздух из радиаторов 6 720 647 408 2011 01
