Bosch Gaz 7000 W ZSC 35-3 MFA [47/59] Модуль неа1гошс

Проверка/техобслуживание | 47ru

6 720 613 213 (2007/10)

12.2 Модуль Heatronic

Для наилучшей доступности модуль Heatronic можно

откинуть вниз.

B Снять кожух (Æ стр. 17).

B Вынуть винт и откинуть модуль Heatronic вниз.

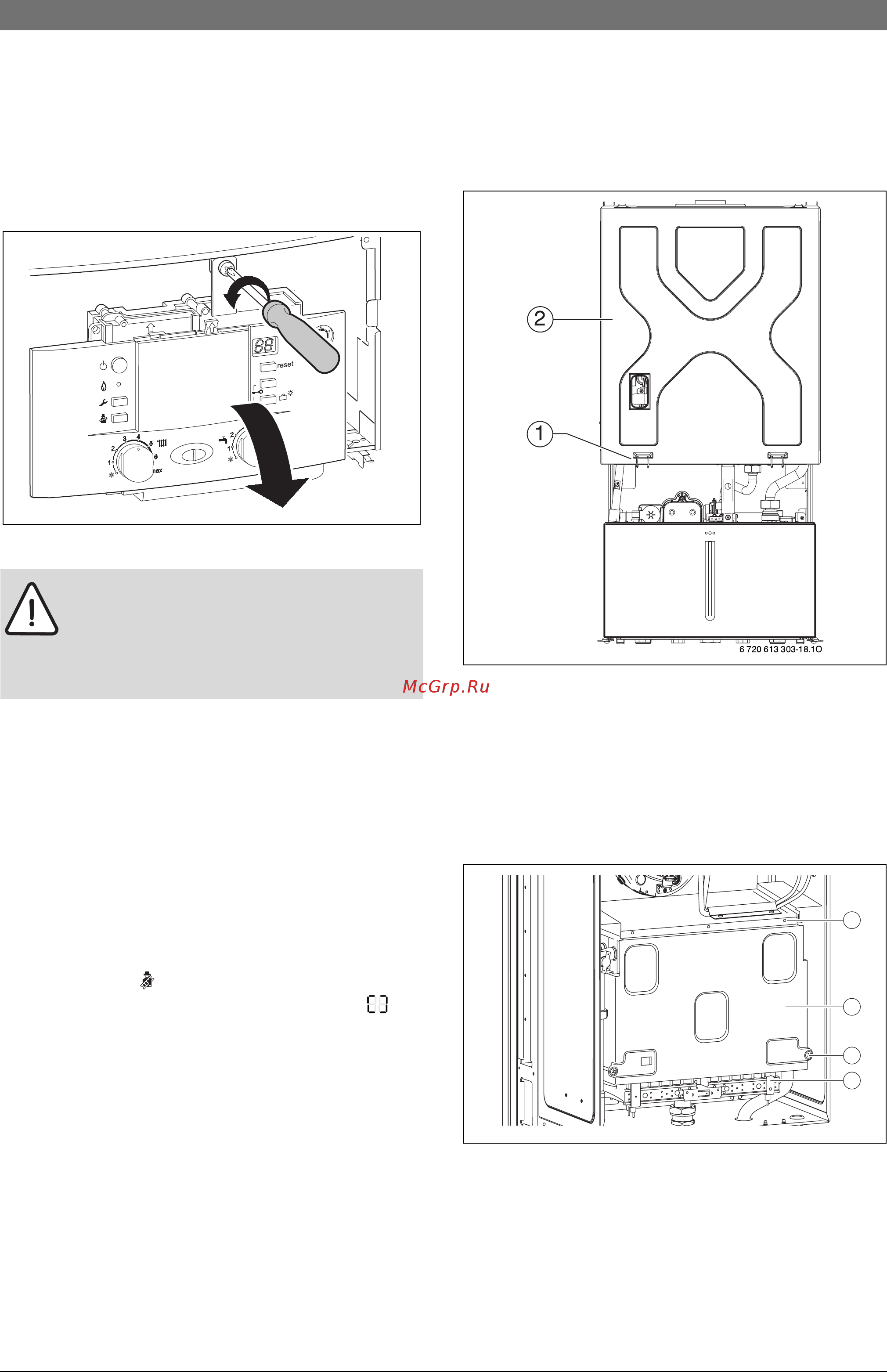

Рис 54

12.3 Описание различных рабочих шагов

Вызов последней сохранённой ошибки (сервисная

функция 6.A)

B Выбрать сервисную функцию 6.A (Æ стр. 33).

Обзор возможных неисправностей приведен в

приложении, (Æ стр. 54).

B Нажать на кнопку (5) или на кнопку (6)

(Æ рисунок 42, страница 33).

На дисплее появится 00.

B Нажать кнопку и удерживать ее нажатой более

3 сек., пока на дисплее не появится символ .

Последняя записанная в памяти неполадка

стирается.

12.3.1 Очистка поддона горелки, форсунок и

горелки

B Удалить две скобы (1) и крышку воздушной камеры

(2) снять движением вверх (Æ рис. 55).

Рис 55 Открывание воздушной камеры

1 Крепёжные скобы крышки воздушной камеры

2 Крышка воздушной камеры

B Открутить три винта сверху (1) и два винта снизу

(3).

B Снять крышку камеры горелки (2) движением

вперёд.

Рис 56 Открывание горелки

1 Верхние винты крышки камеры сгорания

2 Крышка камеры сгорания

3 Нижние винты крышки камеры сгорания

4 Группа горелок

ОCTOPOЖНО: Вытекающая вода может

стать причиной повреждения модуля

Heatronic.

B Накрыть модуль Heatronic перед

работами на водопроводных деталях.

6 720 613 303-11.1O

eco

6 720 613 084- 11.1O
