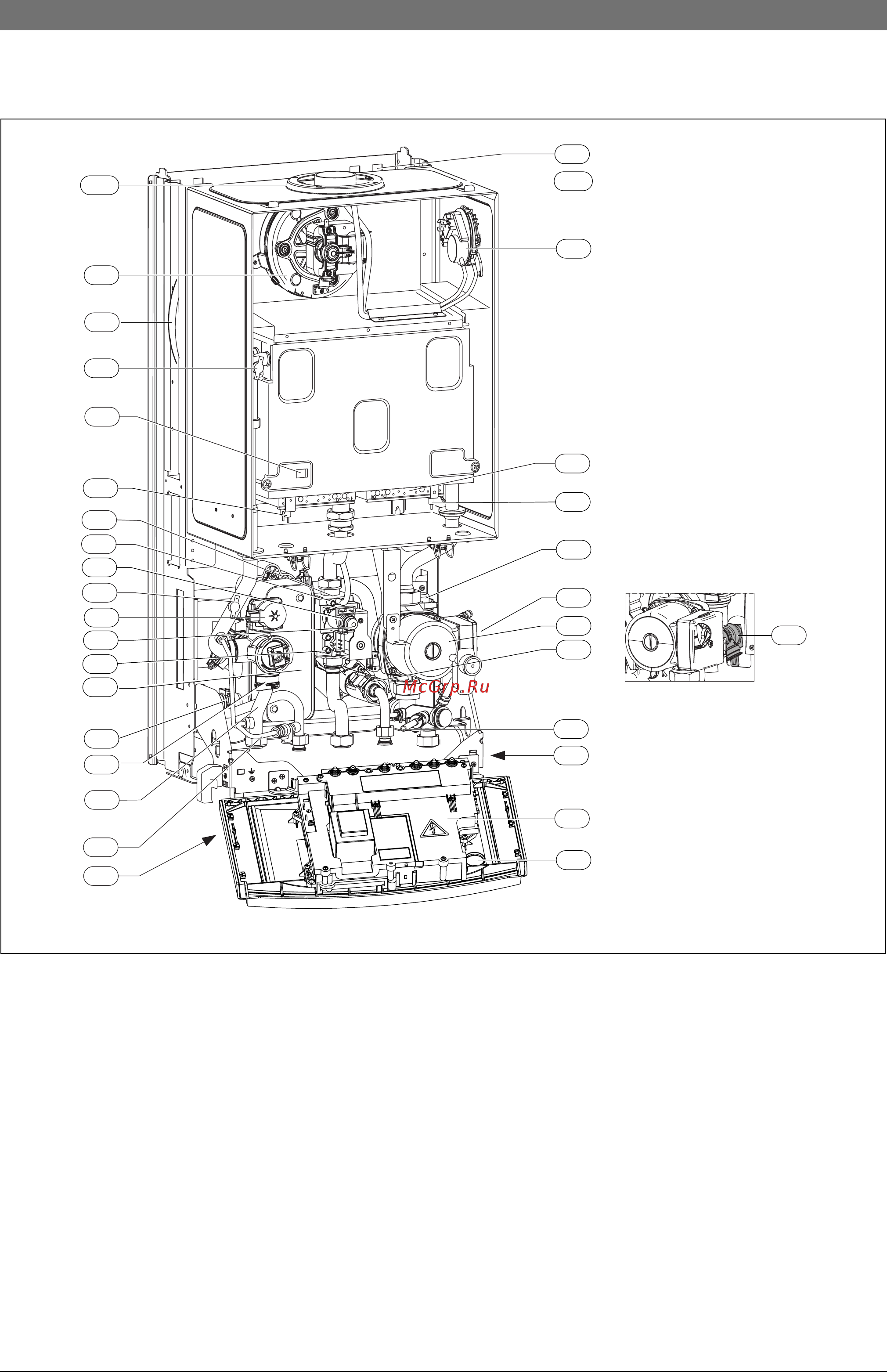

ги Сведения о приборе 9 3 8 конструкция прибора ZWC 6 720 613 064 03 30 Рис 3 3 Измерительный патрубок давление газа перед форсункой 4 Неакотс 3 6 Ограничитель температуры 6 3 Датчик температуры горячей воды 7 Измерительный патрубок сетевого давления газа 8 1 Манометр 15 Предохранительный клапан отопительный контур 18 Отопительный насос 18 1 Переключатель частоты вращения насоса 20 Расширительный бак 27 Автоматический воздушный клапан 29 Поддон горелки с коллектором форсунок 32 Ионизационный контроль пламени 33 Запальный электрод 36 Датчик температуры в подающей магистрали 38 Кран подпитки 43 Подающая магистраль отопительного контура 56 Газовая арматура 63 Регулировочный винт максимального расхода газа 64 Регулировочный винт минимального расхода газа 84 Двигатель 88 3 ходовой клапан 102 Контрольное окно 120 Петли для навески 221 1 Труба для отвода дымовых газов 221 2 Всасывающий патрубок воздуха для сжигания топлива 226 Вентилятор 228 Дифференциальное реле давления 295 Наклейка с типом прибора 355 Пластинчатый теплообменник 361 1 Сливной кран 413 Расходомер турбина 418 Фирменная табличка 6 720 613 213 2007 10
