10 | Монтаж рамы каскада RU

B Смонтируйте промежуточную раму на внешней

стойке. Для этого используйте винты M8 x 70.

B Затем смонтируйте следующую стойку и

промежуточную раму и т.д.

B Выровняйте раму по вертикали и горизонтали Для

этого подложите дополнительные кольца под

поперечные планки.

B Закрепите раму к полу (без напряжений).

B Смонтируйте главный газопровод на раме.

Для этого используйте винты M8 x 70.

Не затягивайте винты полностью.

B Смонтируйте коллектор на раме. Для этого

используйте винты M8 x 70. Не затягивайте винты

полностью.

B Смонтируйте подвесные планки на раме. Затяните

гайки с обратной стороны конструкции. Нижняя

сторона планки должна совпадать с нижней

стороной промежуточной рамы.

Для этого используйте винты M8 x 65.

B Затяните гайки после того, как все детали

смонтированы.

5.1 Монтаж котла и группы подключения

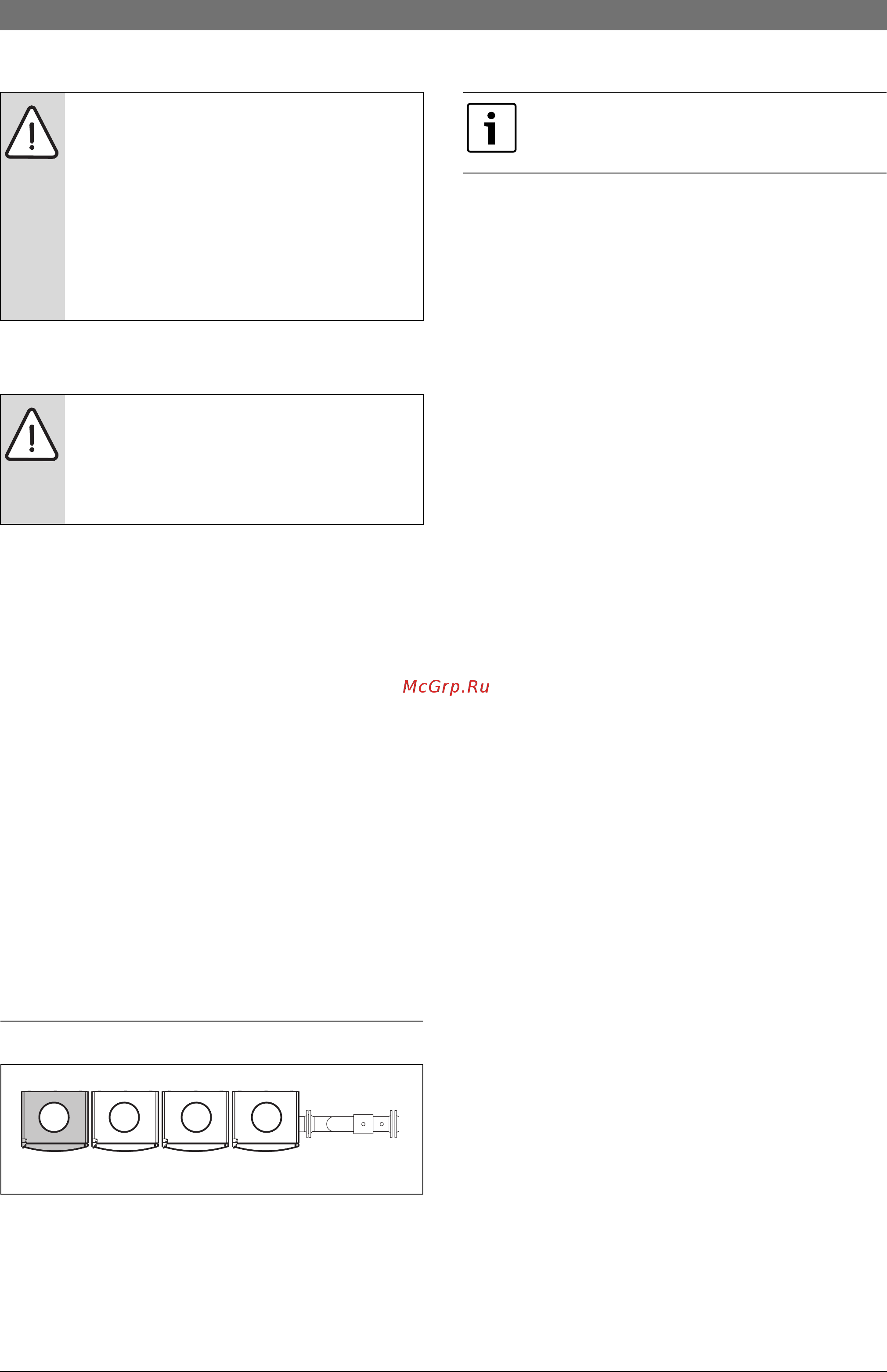

Рис 6 Последовательность монтажа при установке в

линию (TL)

B Навесьте первый котёл на раму каскада в

соответствии с рис. 6.

B Все болтовые соединения должны быть уплотнены

в соответствии с национальными нормами

иправилами.

B Подключите соединительный газопровод между

газовым краном и главным газопроводом. Все

резьбовые соединения должны быть уплотнены

в соответствии с национальными нормами и

правилами.

B Снимите защитные крышки с коллектора.

B Удалите сурик и неровности с патрубков

и уплотнительных поверхностей.

B Смонтируйте подающую линию (линии) между

коллектором и группой подключения. Смонтируйте

обратную линию (линии) между коллектором

и группой подключения.

B Выполните приведённые выше работы для всех

котлов.

B При необходимости закройте все оставшиеся

подключения главного газопровода и коллектора.

B Установите отвод конденсата (Æ рис. 5, [4]).

Для этого используйте крепёжные скобы на

предварительно смонтированных стойках.

B При монтаже с гидравлическим отделителем

установите отвод на угол между коллектором и

отделителем. Установите входящие в поставку

уплотнения фланцев. Используйте соответствующие

винты.

– Гидравлический отделитель 2½ " M12x50

– Гидравлический отделитель 3" M16 x 55.

B При монтаже гидравлического отделителя

установите уплотнения фланцев. Используйте

соответствующие винты:

– Гидравлический отделитель 2½ " M12x50

– Гидравлический отделитель 3" M16 x 55.

B Выровняйте котёл по вертикали и горизонтали

Используйте для этого регулировочные винты на

задней стороне котла.

B Подсоедините группу подключения (Æ инструкция

по монтажу и техническому обслуживанию Bosch

Condens 5000 W ZBR -65 /-98). Снимите защитные

крышки с главного газопровода.

B Введите каскадную систему в действие.

B Проверьте отсутствие утечек в каскадной системе.

УВЕДОМЛЕНИЕ: возможно повреждение

котла

B Каскадная система должна

устанавливаться на ровную

поверхность.

B Проверяйте установку каскадной

системы по уровню.

B Проверьте, рассчитан ли пол на вес

конструкции (около 100 кг на котёл).

УВЕДОМЛЕНИЕ: возможно повреждение

котла

B Учтите, что выемки для крепления

подвесной планки котла должны

находиться вверху.

6 720 614 028-008.1TD

1 32 4

При монтаже котлов обязательно

учитывайте порядок, показанный на

рис. 6.
