Bosch Condens 5000 W ZBR 65-2/98-2 [11/12] Монтаж изоляции

Монтаж рамы каскада | 11RU

6 720 645 091 (2010/08)Copyright Bosch Thermotechnik GmbH

5.2 Монтаж изоляции

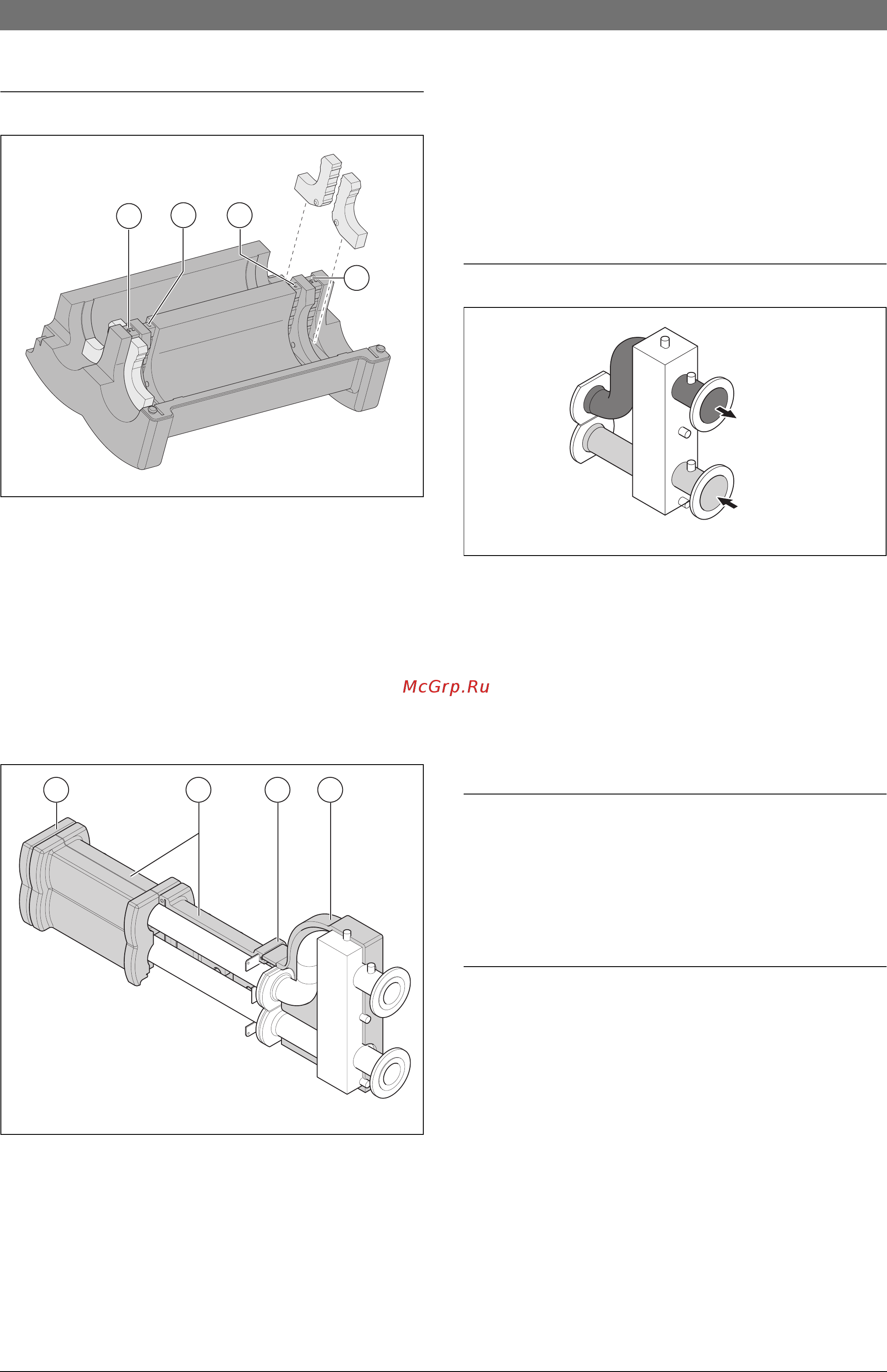

Рис 7 Внутренняя изолирующая оболочка

1 Внутренние выемки

2 Наружные выемки

B Для распределителя 2½ ", 3" смонтируйте

переходники в передней изолирующей оболочке.

Для распределителя 3" смонтируйте переходники во

внутренних выемках [1]. Для распределителя 2½ "

смонтируйте переходники в наружных выемках [2].

B Если установлен гидравлический отделитель, то

установите изоляцию на углу вокруг отвода.

Рис 8 Коллектор

1 Передняя часть оболочки

2 Задняя часть оболочки

3 Обрезаемая часть оболочки

4 Концевая крышка

B Установите заднюю часть изоляционной оболочки

[2] на гидравлический отделитель.

B При необходимости обрежьте оболочку [3].

B Прижмите переднюю и заднюю изоляционную

оболочку.

B Установите переднюю изоляционную оболочку

гидравлического отделителя.

B При необходимости обрежьте оболочку [3].

B Установите концевую крышку [4] на коллектор.

5.3 Монтаж гидравлического отделителя

Рис 9 Гидравлический отделитель

B Установите воздушный клапан.

B Установите кран заполнения и слива.

B Установите погружную гильзу.

B Подключение для MAG-R ¾ " можно использовать

для расширительного бака системы. Если

расширительный бак не подключается, то штуцер

нужно закрыть крышкой.

5.4 Подключение расширительных

баков:

Расширительные баки можно подключить:

• как защиту котлов к группам подключения

• как защиту системы к гидравлическому отделителю

5.5 Отвод конденсата и

предохранительный сток

Сливной трубопровод нужно прокладывать с наклоном

к главной сливной линии или к устройству подъёма

конденсата.

Выполняйте требования местных норм и правил по

прерыванию тяги, сливу конденсата и котлам.

6 720 614 028-11.1TD

6 720 614 028-10.1TD

1 3 2

6 720 614 028-013.1TD
