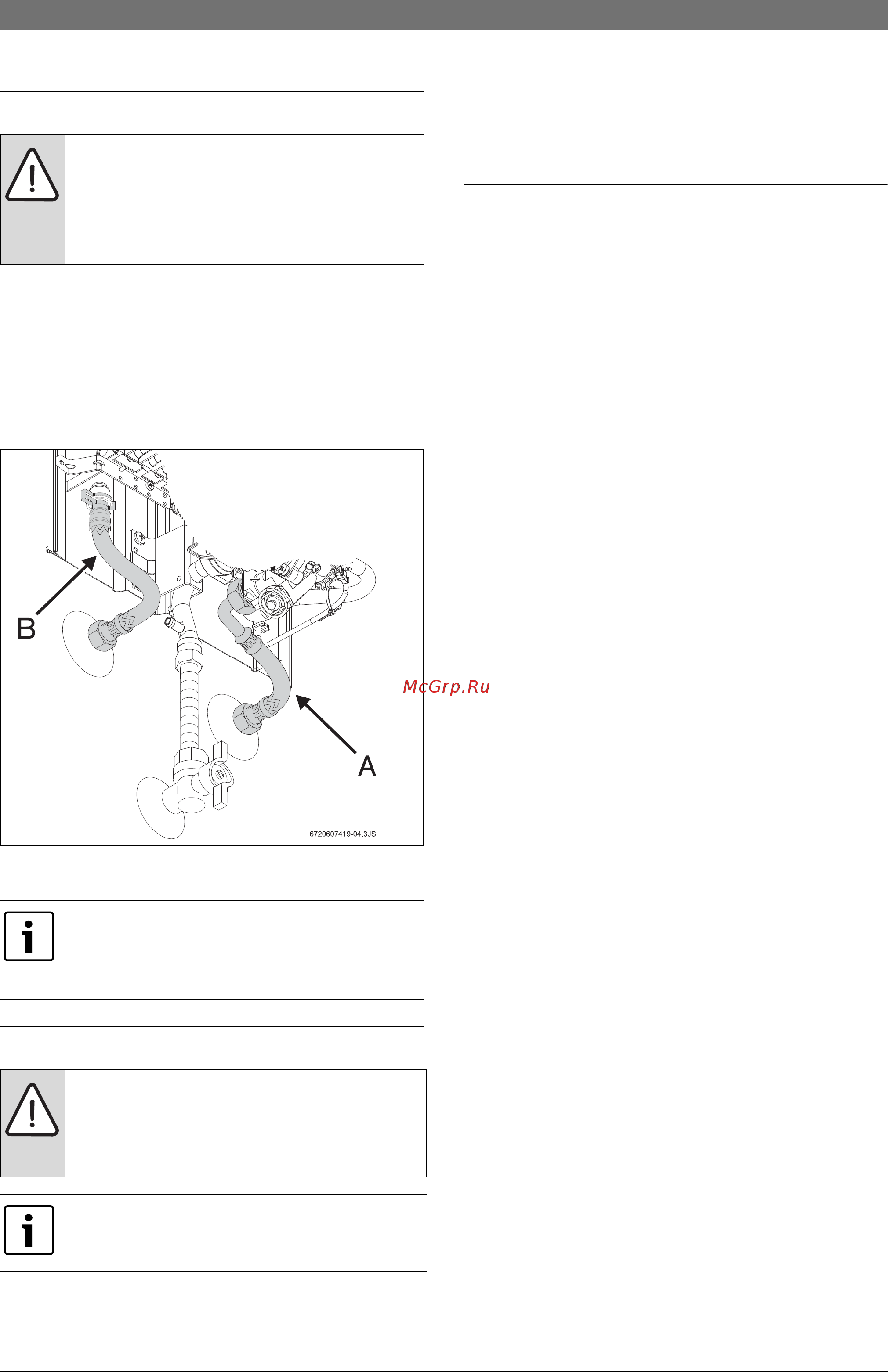

14 Монтаж только для авторизированных фирмой Бош специалистов 5 4 Подключение подачи воды л ВНИМАНИЕ Наличие остаточных веществ в трубопроводной сети может привести к повреждению прибора Промыть трубопроводную сеть для удаления остаточных веществ Следить затем чтобы при подключении не перепутать место подсоединения водопровода холодной воды рис 11 поз А не поставляется с оборудованием с местом подсоединения водопровода горячей воды рис 11 поз В Водяные трубы подсоединяются к водяной арматуре Рис 11 Подключение водопровода Во избежание сбоев вызванных резкими колебаниями давления воды рекомендуется на входе холодной воды установить обратный клапан 5 5 Подключение подачи газа ОПАСНО Нарушения местных предписаний может привести к пожару взрыву ущербу здоровью или смерти Используйте только запчасти от производителя водонагревателя Следует соблюдать все местные законодательные предписания нормы и правила касающиеся монтажа 6 720 608 988 2009 12 и эксплуатации приборов Необходимо изучить законы действующие в Вашей стране 5 6 Ввод в эксплуатацию Открыть газовый кран и запорный вентиль холодной воды и проверить все соединения на герметичность Проверить безупречность работы контроля тяги см раздел 7 3 Контроль тяги пи
