Налаштування (тільки для сервісних організацій) | 15UA
6 720 608 988 (2009/12)
6 Налаштування (тільки для сервісних організацій)
6.1 Регулювання пристрою
Природний газ
Пристрої, пристосовані для роботи на натуральному
газі (G 20), постачаються з міста виробництва вже
опломбованими після регулювання до відповідного
значення, яке вказано на ідентифікаційній табличці.
Скраплений газ
Пристрої, пристосовані для роботи на пропані/бутані
(G31/G30), постачаються з міста виробництва вже
опломбованими після регулювання до відповідного
значення, яке вказано на ідентифікаційній табличці.
Можливо відрегулювати потужність в залежності від
тиску в форсунці, однак для цієї процедури необхідний
манометр.
6.2 Регулювання тиску
Доступ до регулювального гвинта
B Зніміть передню кришку пристрою (див. розділ 5.3).
Підключення манометра
B Відкрутити гвинт засувки (мал. 8).
B З'єднати манометр з точкою вимірювання тиску
пальника.

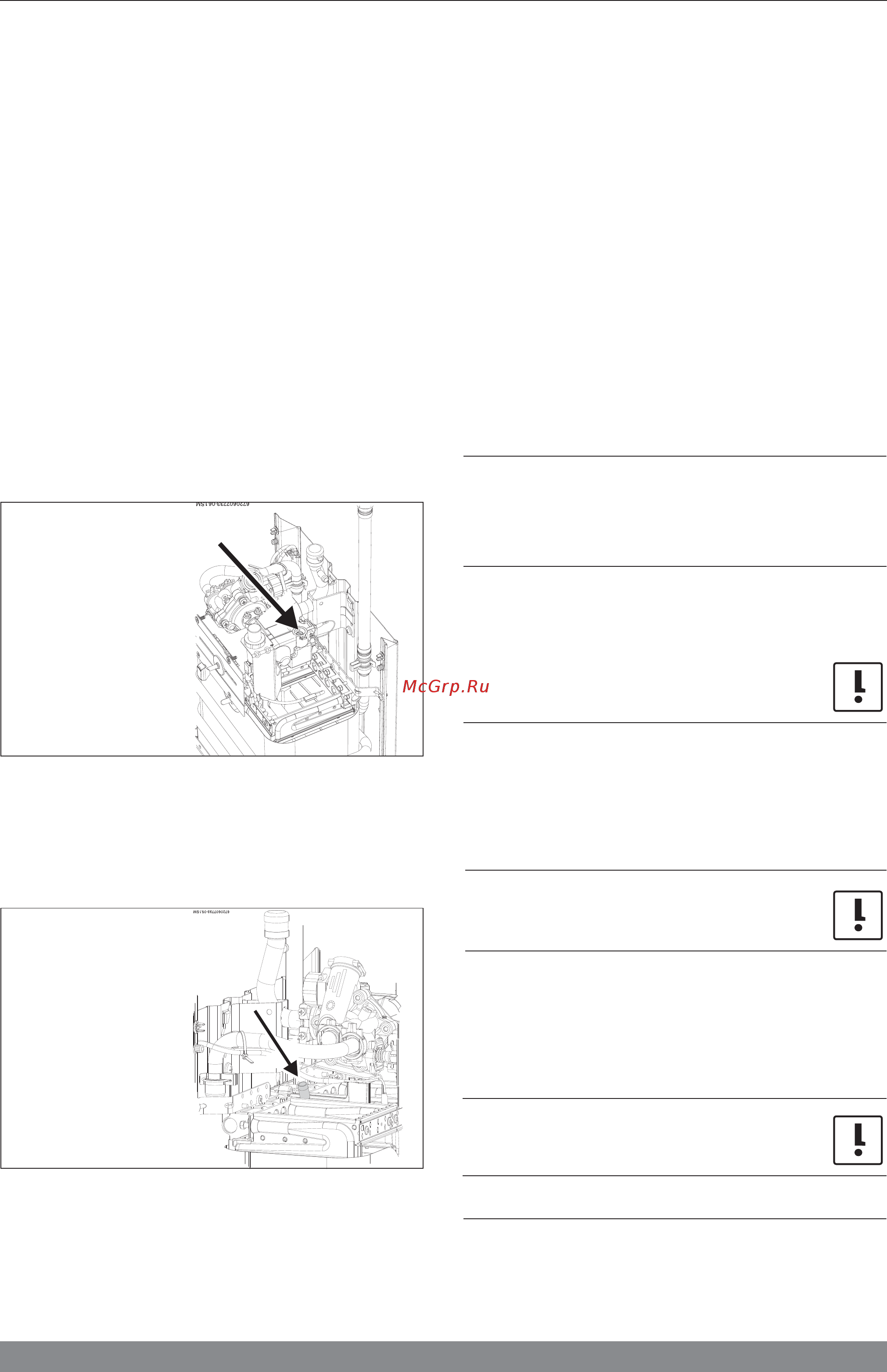

Рис. 12 Точка вимірювання тиску
Регулювання максимального розходу газу
B Зніміть пломбу з гвинта (мал. 13).
B Запустіть пристрій з повзунком керування у крайній
правій позиції (на максимумі).
Рис. 13 Гвинт регулювання максимального розходу газу
B Відкрийте кілька кранів з гарячою водою.
B Відрегулюйте тиск, використовуючи гвинт, згідно з
таблицею 7.
B Гвинт для пломби.
Забороняється регулювати опломбовані
деталі.
Забороняється вмикати пристрій, якщо
тиск нижчий за 10 мбар або вищий за 25
мбар.
Не можна вмикати колонки, якщо тиск у
трубі подачі газу:
- Пропан: менший від 25 мбар або більший
від 45 мбар.
- Бутан: менший від 20 мбар або більший
від 35 мбар.
