Монтаж | 11RU
6 720 608 980 (2007/12)
Если эти условия невыполнимы, следует выбрать
другое место монтажа.
Температура поверхностей
Максимальная температура поверхностей прибора за
исключением принадлежностей для отвода дымовых
газов не превышает 85°C. Специальные меры по
защите горючих строительных материалов или
встроенной мебели не требуются.
Подача воздуха
В помещении, выбранном для монтажа прибора,
должны иметься достаточно большие отверстия для
подачи воздуха (см. таблицу).
В таблице указаны минимальные требования к
размерам вентиляционных отверстий. В местных
предписаниях могут содержаться иные требования.
4.3 Монтаж прибора
B Снять поворотную ручку с переключателя объема
воды.
B Отвинтить крепежные винты кожуха.
B Слегка потянуть кожух вперед и снять его, двигая
вверх.
B С помощью прилагаемых в комплекте дюбелей и
стенных крючков вертикально подвесить прибор на
стене.
4.4 Подключение подачи воды
B Следить за тем, чтобы при подключении не
перепутать место подсоединения водопровода
холодной воды (рис. 5, поз. A - не поставляется с
оборудованием) с местом подсоединения
водопровода горячей воды (рис. 5, поз. B).
B Водяные трубы подсоединяются к водяной
арматуре.

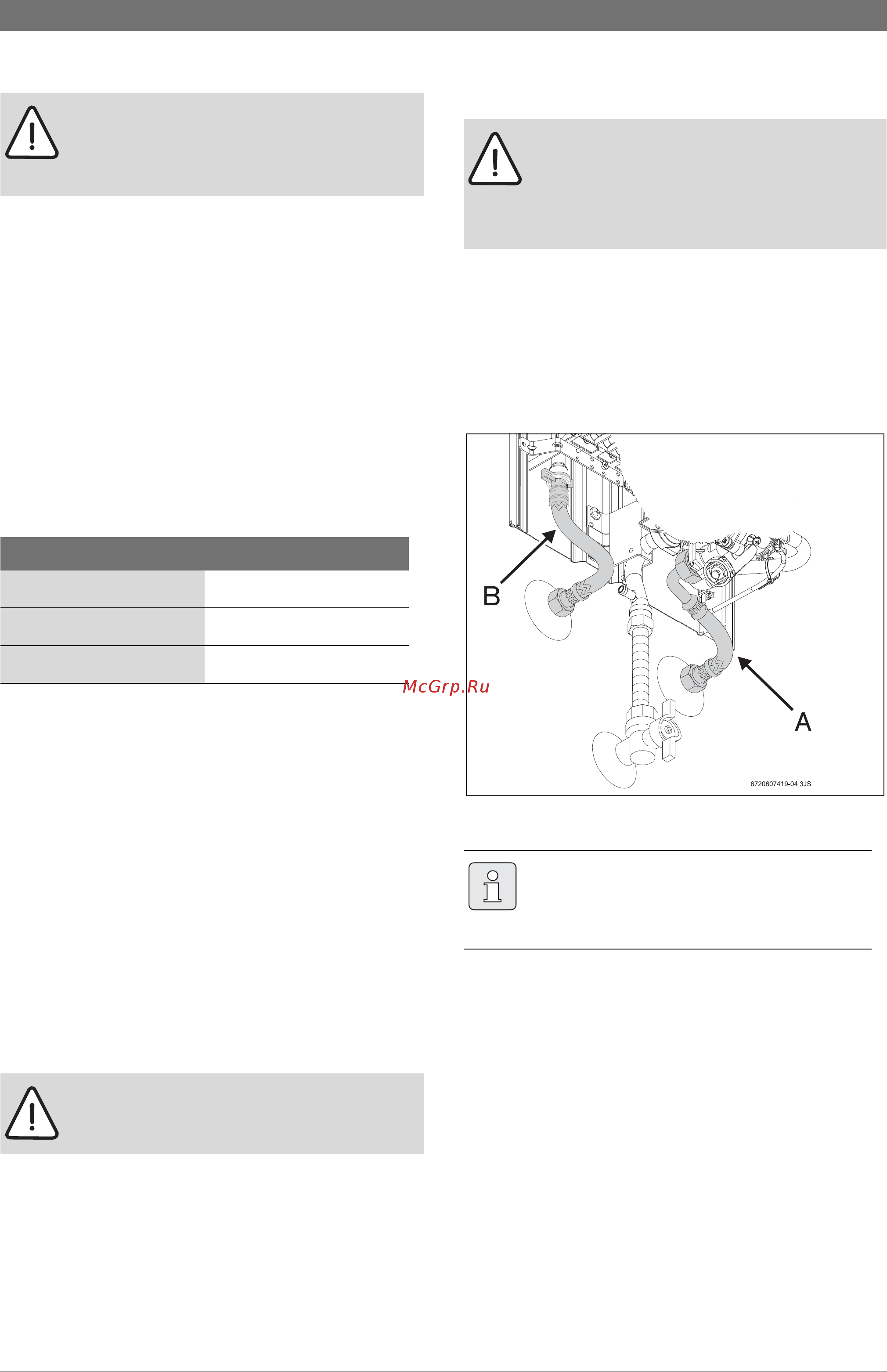

Рис 5 Подключение водопровода
4.5 Подключение подачи газа
Следует соблюдать все местные законодательные
предписания, нормы и правила, касающиеся монтажа
и эксплуатации бойлеров.
Необходимо изучить законы, действующие в Вашей
стране.
4.6 Ввод в эксплуатацию
B Открыть газовый кран и запорный вентиль
холодной воды и проверить все соединения на
герметичность.
B Правильно (рис. 6) установить прилагаемые
батарейки типа R 1,5 В.
B Проверить безупречность работы контроля тяги,
см. раздел 7.4 «Контроль тяги».
ОCTOPOЖНО: Убедиться, что
принадлежность для отвода дымовых
газов вошла в патрубок защитного
коллектора дымовых газов до упора
Прибор Живое сечение
GWH 10-2...
≥ 60 см
2
GWH 13-2...
≥ 90 см
2
GWH 15-2...
≥ 120 см
2
Таб. 5 Площадь поперечного сечения для подачи
воздуха
ОCTOPOЖНО: Никогда не ставить прибор
на водопроводные или газопроводные
патрубки.
ОCTOPOЖНО: Наличие остаточных
веществ в трубопроводной сети может
привести к повреждению прибора.
B Промыть трубопроводную сеть для
удаления остаточных веществ.
Во избежание сбоев, вызванных
резкими колебаниями давления воды,
рекомендуется на входе холодной воды
установить обратный клапан.
