2.8 Электросхема

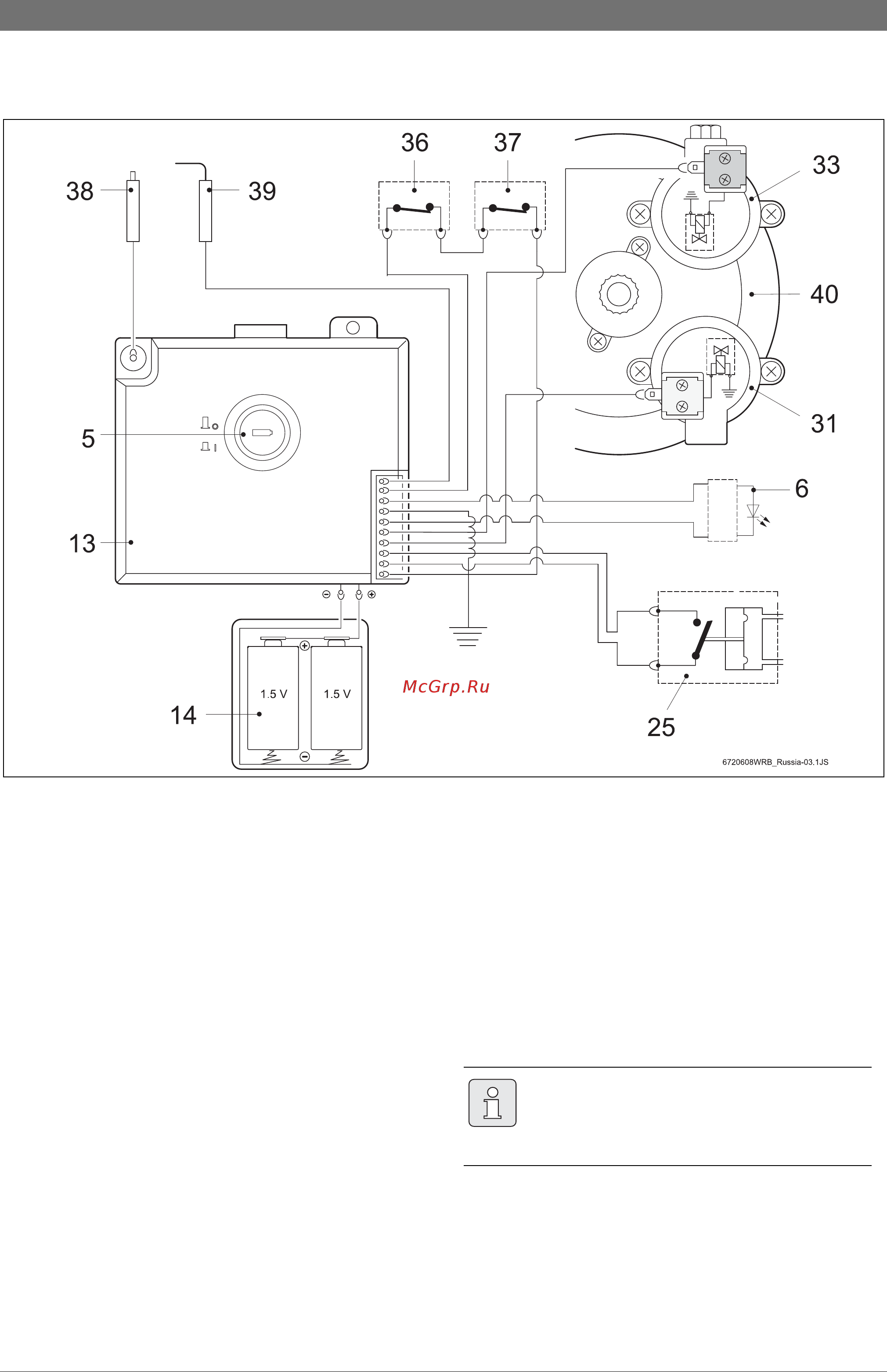

Рис 3 Электросхема

5 Выключатель/контрольный светодиод состояния

батарей

6 Контрольный светодиод горелки

13 Блок розжига

14 Блок для батареек

25 Микровыключатель

31 Клапан с сервоприводом (обычно открыт)

33 Запальный клапан (обычно закрыт)

36 Ограничитель температуры

37 Контроль тяги

38 Запальный электрод

39 Ионизационный контроль пламени

40 Основной клапан

2.9 Эксплуатация

Данный водонагреватель оснащен системой

автоматического электронного розжига, поэтому ввод

прибора в эксплуатацию очень прост.

B Нужно только нажать главный выключатель (рис. 8).

После этого при каждом открывании крана горячей

воды автоматически включается розжиг, сначала

загорается запальная горелка, через несколько

секунд – основная горелка, а пламя запальника через

некоторое время гаснет.

Это способствует значительной экономии энергии,

поскольку запальник работает ровно столько времени,

сколько требуется для розжига основной горелки, в

отличие от традиционных систем с дежурным

пламенем.

Если это произошло:

B закрывать и открывать кран горячей воды, чтобы

повторять процесс розжига до тех пор, пока из

трубы не выйдет весь воздух.

Если при включении прибора в трубе

газоснабжения имеется воздух, это

может привести к неполадкам при

розжиге.
