Монтаж блока котла 7
31
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
Установка верхней траверсы
z Закрепить верхнюю траверсу прилагаемыми
гайками на резьбовых концах анкерных штанг.
Установка нижней траверсы
z Закрепить нижнюю траверсу болтами на
передней секции.
Монтаж теплоизоляции
z Уложить теплоизоляцию на блок котла.
z Задвинуть теплоизоляцию под блок котла, как
показано на рисунке стрелками.
z Подтянуть оба конца теплоизоляции друг к другу
перед верхней траверсой
и закрепить их пружин-
ной стяжкой.

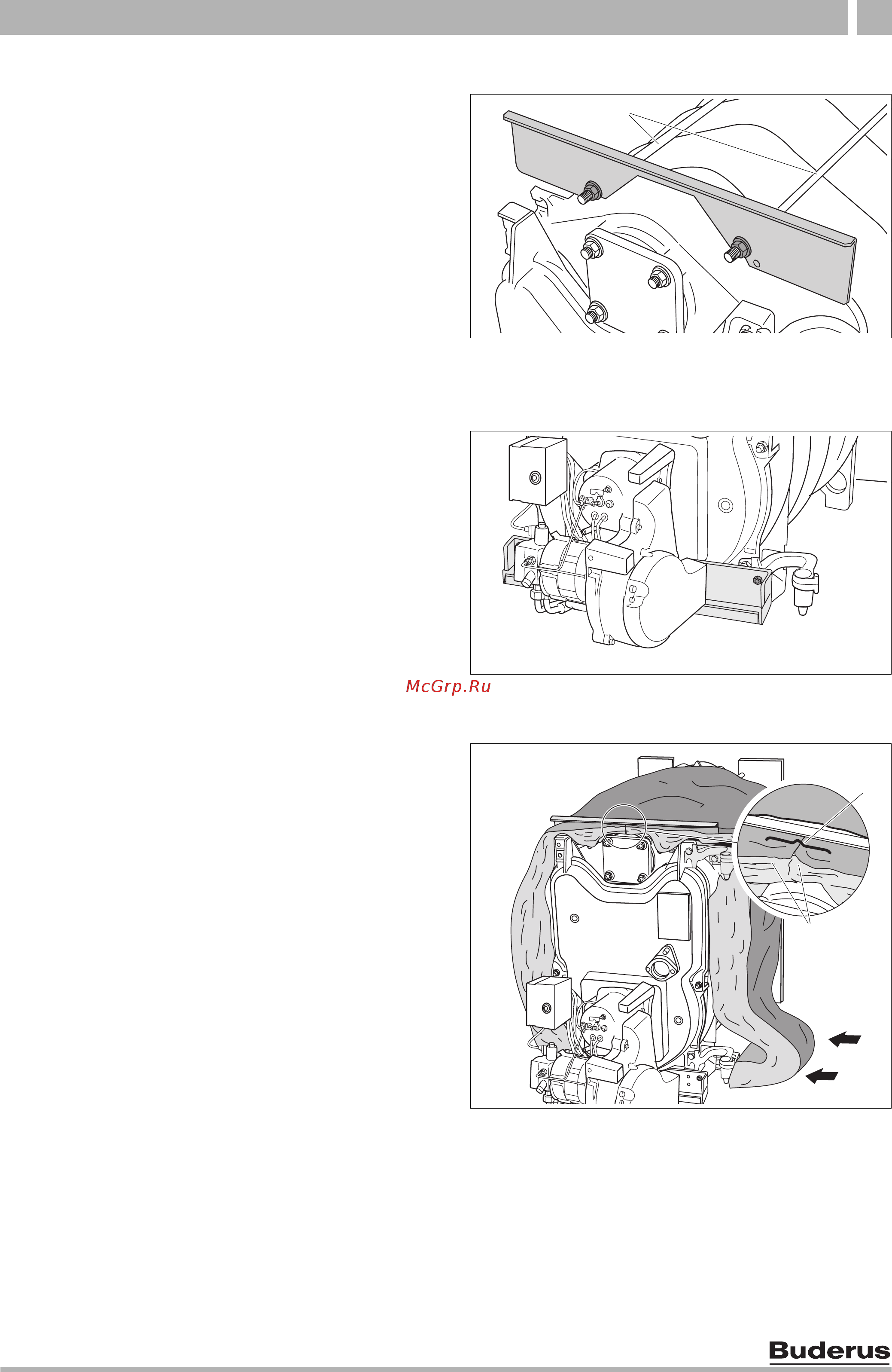

Рис. 36 Установка верхней траверсы
1 анкерные штанги
1
Рис. 37 Установка нижней траверсы
Рис. 38 Монтаж теплоизоляции
1 пружинная стяжка
2 концы теплоизоляции
2
1
