Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
3 Технические характеристики
3.1 Технические характеристики отопительного котла со встроенной горелкой

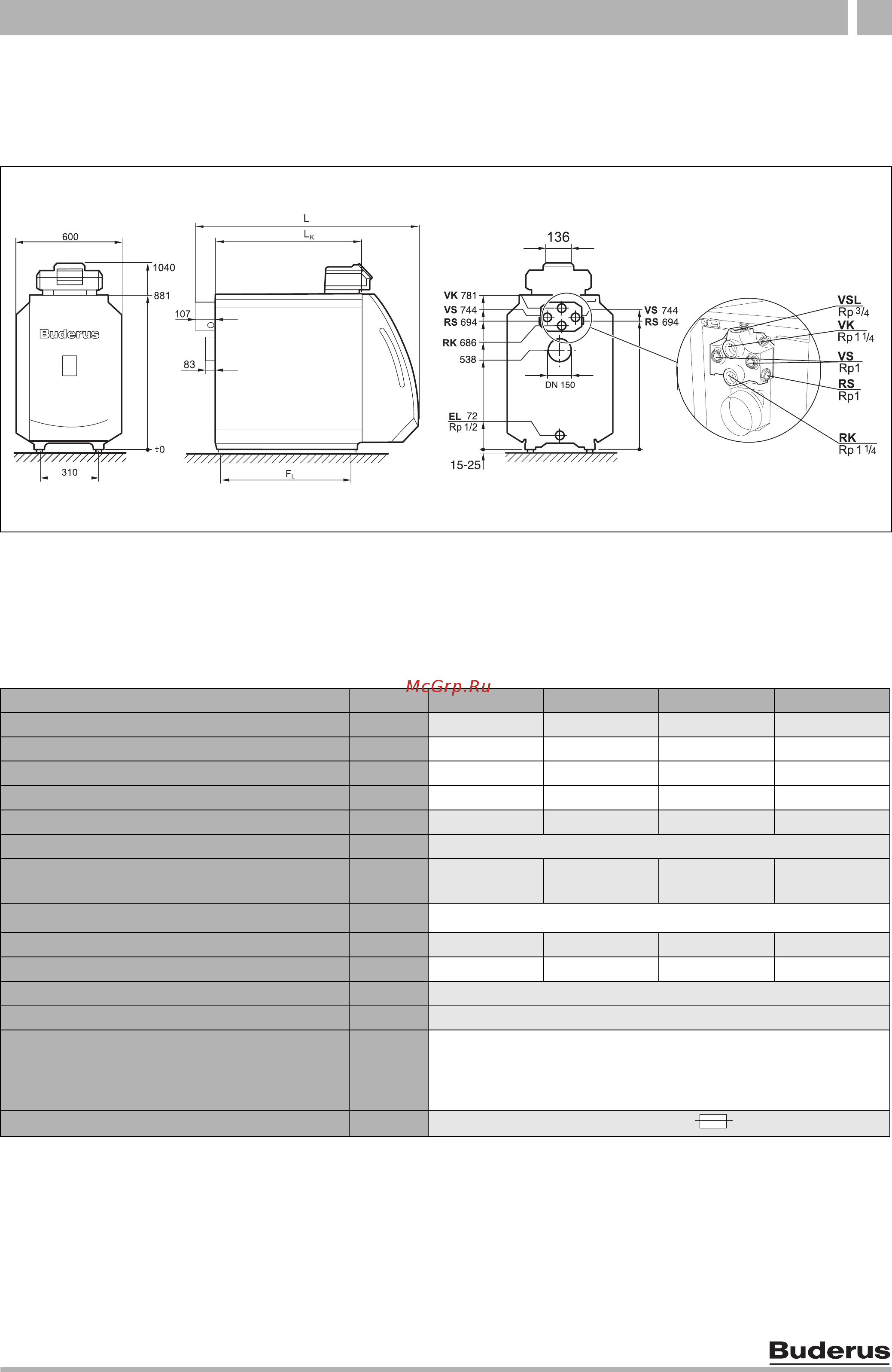

Рис. 2 Подключения и размеры (приведены в мм)
Подключения (размеры см. в следующих таблицах):
VK = подающая линия котла VS = подающая линия бака-водонагревателя
RK = обратная линия котла RS = обратная линия бака-водонагревателя
EL = слив (подключения крана для спуска
и наполнения)
VSL = предохранительная подающая линия
(подключение для воздушного клапана,
устанавливаемого заказчиком)
Типоразмер котла 50 64 78 95
Количество секций Кол-во 4 5 6 7
Номинальная теплопроизводительность кВт 40–50
1
48–64
1
59–78
1
79–95
1
Тепловая мощность сжигания кВт 44,0–54,4
1
51,5–69,8
1
63,3–85,1
1
86,2–103,2
1
Объем котловой воды л ок. 61 ок. 73 ок. 85 ок. 97
Объем газа л 68,8 85,1 101,4 117,7
Температура дымовых газов
2
°C 160–198
Весовой поток дымовых газов, дизтопливо
полная нагрузка
кг/с 0,018–0,023 0,022–0,030 0,027–0,036 0,037–0,044
Содержание CO
2
, дизтопливо % 13
Располагаемый напор Па 0 0 0 0
Сопротивление котла по газу мбар 0,3–0,4 0,16–0,35 0,25–0,46 0,35–0,71
Допустимая температура подающей линии
3
°C 100
Допустимое избыточное рабочее давление бар 4
Максимальные временные константы
температурного регулятора,
предохранительного ограничителя
температуры (STB)
с 40
Напряжение 230 В перем. тока, 50 Гц, 10 A IP 40
Таб.1 Технические характеристики отопительного котла со встроенной горелкой
1
Заводская настройка - на верхнее значение
2
Температура дымовых газов по EN303.
3
Граница срабатывания (предохранительного ограничителя температуры STB)
Максимально возможная температура подающей линии = граница срабатывания (STB)
– 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100
– 18 = 82 °C
Граница срабатывания должна соответствовать местным предписаниям.
