Краткое описание установки

Logamax U032/034-24K – 6 720 800 126 (2011/09)

2 Краткое описание установки

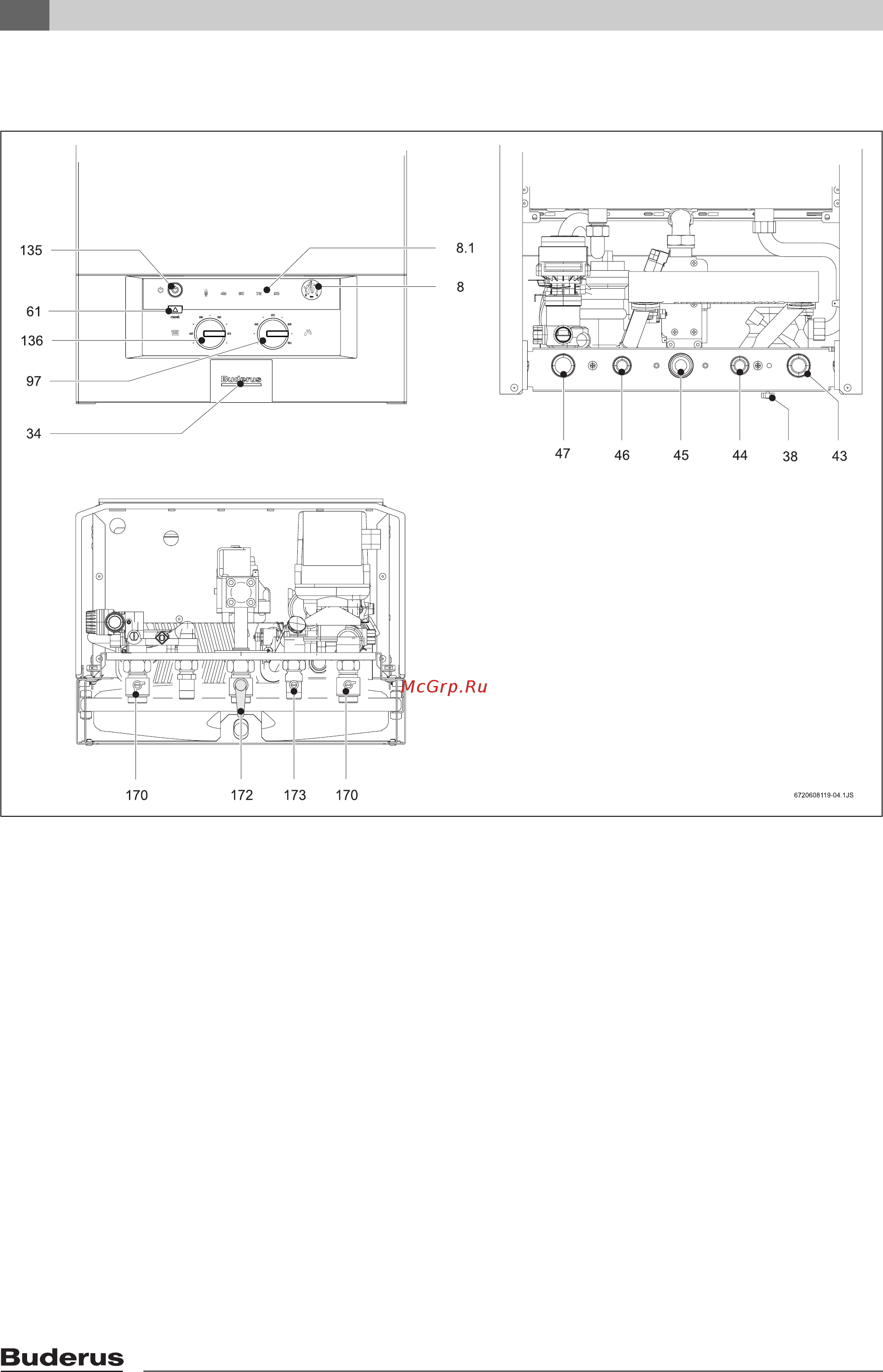

Рис 1

8 манометр

8.1 индикатор для отображения температуры,

установленных ошибок и функций применения

34 светодиод - (ВКЛ.) предупреждающий сигнал

(мигает при наличии повреждений)

38 кран подпитки

43 подающий трубопровод отопления

44 горячая вода

45 газ

46 подключение холодной воды

47 обратный трубопровод отопления

61 кнопка сброса неисправностей

97 регулятор температуры горячей воды

135 главный выключатель

136 регулятор температуры подающего трубопровода

отопления

170 краны в подающем и обратном трубопроводах

172 подключение газа

173 запорный кран холодной воды
