2
Технические характеристики прибора
Logamax U034-24K – 6 720 800 129 (2011/09)
6

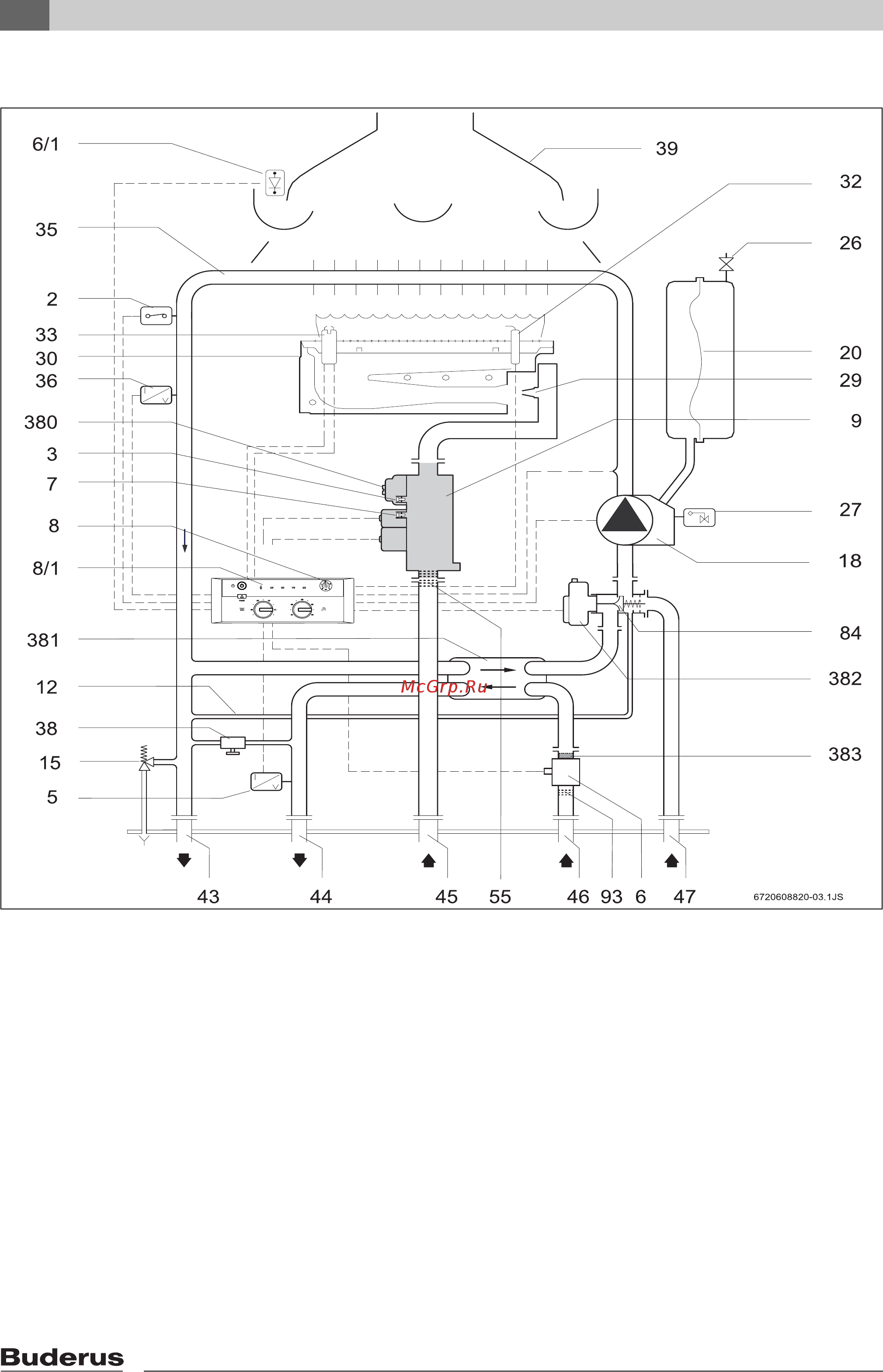

2.7 Конструкция котла
Рис 2
2 контрольный ограничитель температуры
3 патрубок для измерения давления перед
форсункой
5 датчик температуры горячей воды (NTC)
6 датчик протока воды
6/1 датчик обратной тяги дымовых газов
7 патрубок для измерения давления газа
8 манометр
8/1 индикатор для отображения температуры,
неполадок и режима эксплуатации
9 газовая арматура
12 байпас
15 предохранительный клапан
18 циркуляционный насос
20 расширительный бак
26 вентиль для наполнения азотом
27 автоматический воздушный клапан
29 форсунка
30 горелка
32 ионизационный контроль пламени
33 запальный электрод
36 датчик температуры в трубопроводе подачи воды
38 кран подпитки
43 подающий трубопровод отопления
44 горячая вода
45 газ
46 холодная вода
47 обратная линия отопительного контура
отопительной системы
55 фильтр
84 3-х ходовой клапан
93 регулятор расхода воды с фильтром для воды
380 регулировочный винт настройки на максимальную
подачу газа
381 пластинчатый теплообменник
382 приводной электродвигатель 3-х ходового клапана
383 ограничитель расходуемой воды
