Buderus Logamax U 034-24 K [7/32] Функции прибора
![Buderus Logamax U 034-24 K [7/32] Функции прибора](/views2/1422201/page7/bg7.png)
2
Технические характеристики прибора
Logamax U034-24K – 6 720 800 129 (2011/09)
7

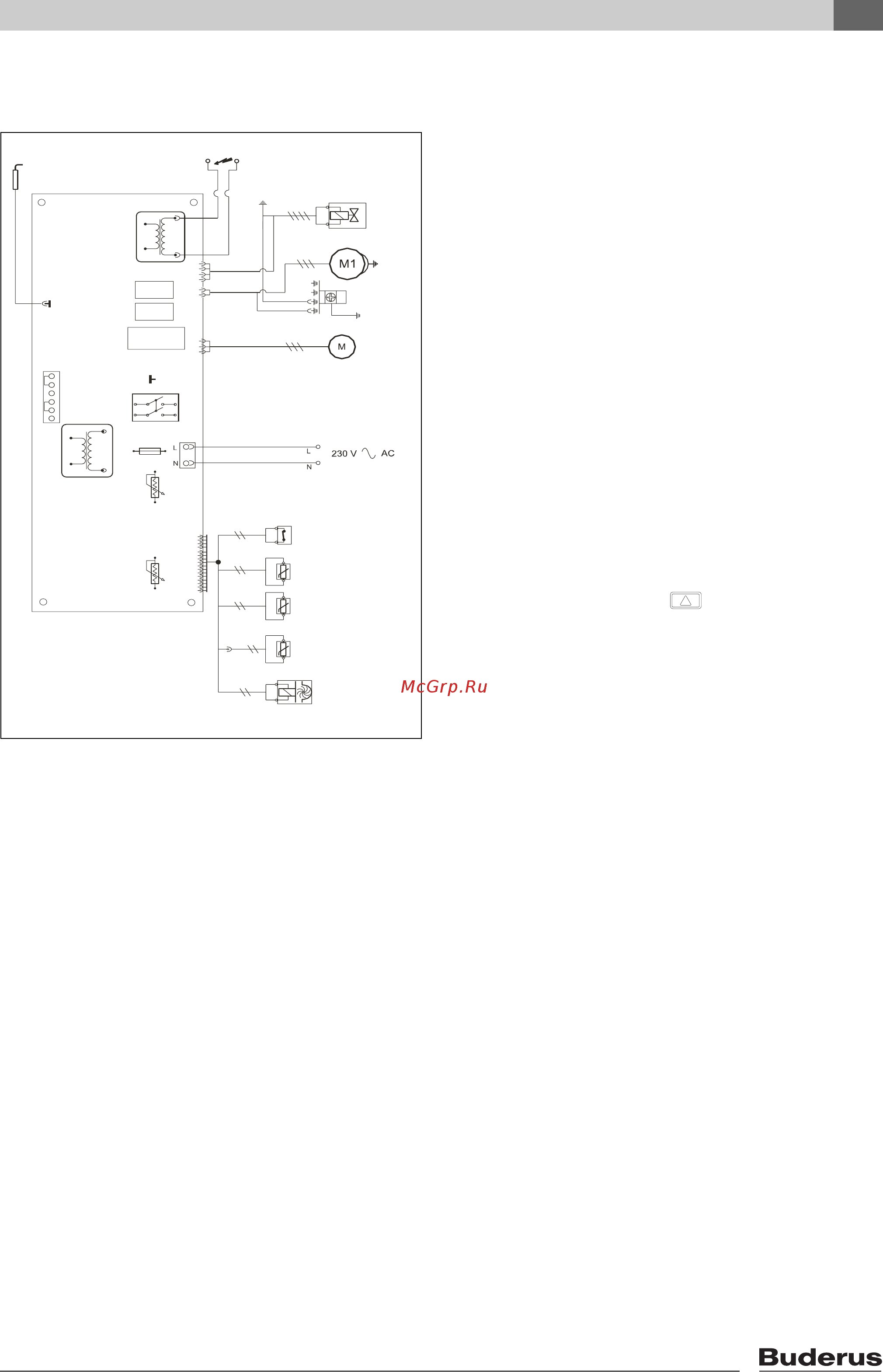

2.8 Электрическое оснащение
прибора
Рис 3
2 контрольный ограничитель температуры
5 датчик температуры горячей оды (NTC)
6 датчик протока воды
6.1 датчик обратной тяги дымовых газов
9 газовая арматура
18 циркуляционный насос
32 ионизационный контроль пламени
33 запальный электрод
36 датчик температуры в трубопроводе подачи воды
382 приводной электродвигатель 3-х ходового клапана
2.9 Функции прибора
2.9.1 Отопление
Если регулятор отопления настроен на режим
подачи тепла:
• включается циркуляционный насос (18).
• открывается газовая арматура (9).
• открывается 3-ходовой клапан (84) на обратном
трубопроводе отопления (47)
При открытии газового вентиля (9) блок
управления включает розжиг:
• На обоих запальных электродах (33) возникает
высоковольтная искра розжига которая
поджигает газовоздушную смесь.
• Ионизационный электрод несет функцию
контроля пламени
Аварийная остановка прибора при превышении
контрольного времени розжига (горелки)
Если в течение контрольного времени (10 сек.)
пламя не возникает, то автоматически.
производится вторая попытка розжига. Если же и
вторая попытка оказывается неудачной,
происходит автоматическое аварийное
отключение прибора.
Аварийное отключение при превышении
температуры воды в подающем трубопроводе
Блок управления фиксирует температуру воды в
подающем трубопроводе по сопротивлению
датчика NTC (36) в трубопроводе подачи. При
слишком высокой температуре воды контрольный
ограничитель температуры подаёт сигнал к
автоматическому аварийному отключению
прибора.
Чтобы снова запустить прибор после
автоматического аварийного отключения,
необходимо
B нажать кнопку сброса .
2.9.2 Горячая вода
При потреблении горячей воды датчик
протока
воды подаёт сигнал на блок управления.
Вследствие этого происходит:
• включение насоса (18).
• розжиг горелки.
• перекрытие 3-х ходовым клапаном (382)
трубопровода контура отопления
Блок управления фиксирует температуру горячей
воды на основе данных датчика горячей воды NTC
(5) и регулирует мощность горелки в зависимости
от заданной программы.
18
382
36
32
33
5
6
2
6.1
9
6720606923-05.1AL
