Сведения о приборе
Logamax - Оставляем за собой право на изменения!
11

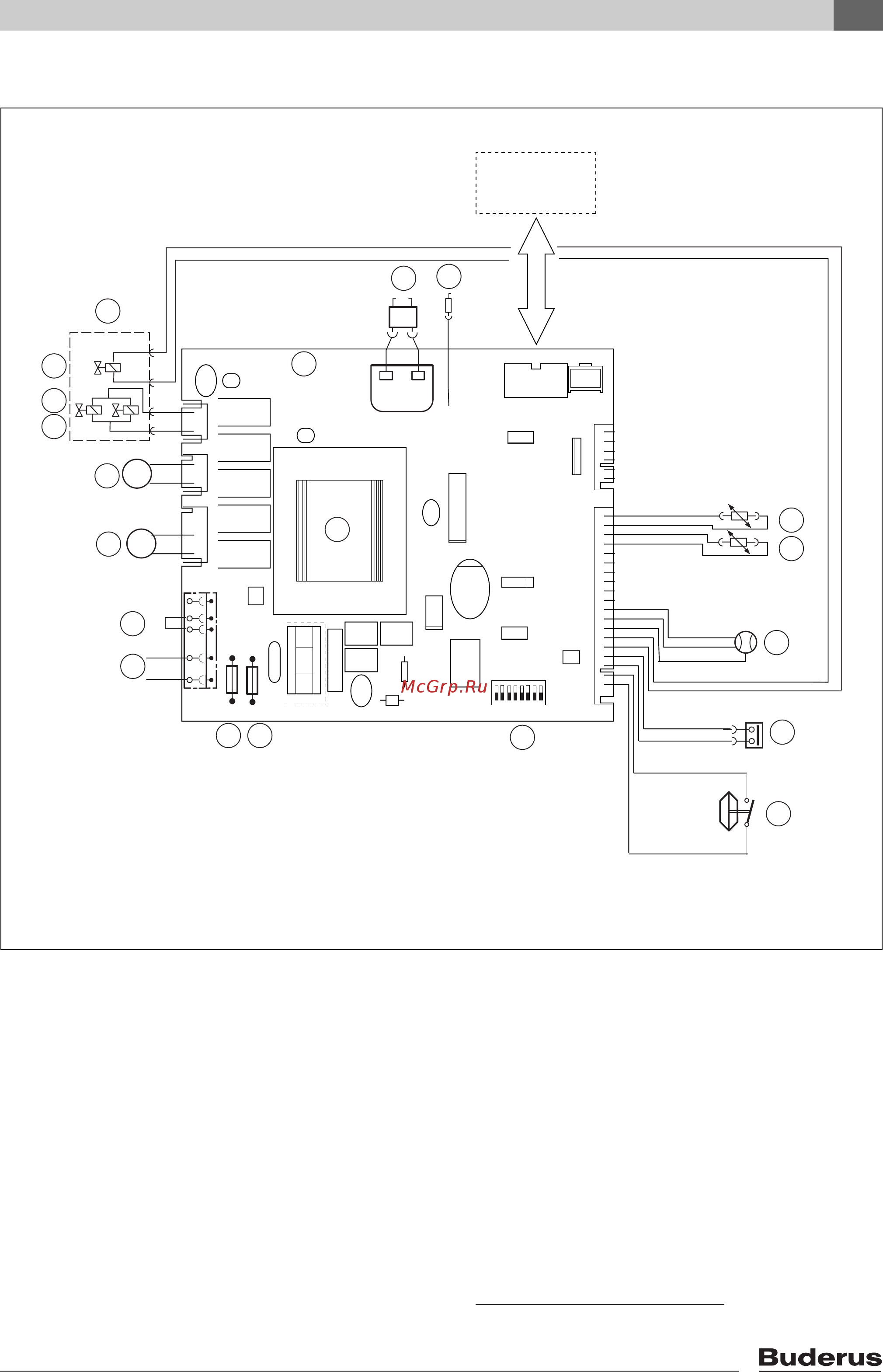

3.9 Электрическая схема
Рис 4
1 Электронная плата
2 Запальник
3 Электрод контроля пламени
4 Датчик температуры подающей линии
5 Датчик температуры горячей воды
6 Расходомер (гидротурбинка)
7 Защитный ограничитель температуры
теплообменника
8 Дифференциальное реле давления
9 Переключатели DIP
10 Предохранитель T 1,6 A
11 Предохранитель T 1,6 A
12 Подключение 230 В переменного тока
13 Подключение регулятора комнатной температу
ры 230 В on/off
1)
14 Нагнетающий вентилятор
15 Трансформатор
16 Отопительный насос
17 Электромагнитный клапан 2
18 Электромагнитный клапан 1
19 Регулирующий электромагнитный клапан
20 Газовая арматура
+5V
S
GND
MMI INTERFACE
LED
L
N
L
N
L
N
1
2
345678
M
M
N
L
N
TH2
6
720
614
470-04.1O
2
3
4
5
6
7
8
9
10
15
11
12
13
14
16
17
18
19
20
1
TH1
1) при подключении регулятора удалить перемычку
