15
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T • Издание 10/2006
Раздельная система отвода продуктов сгорания 5

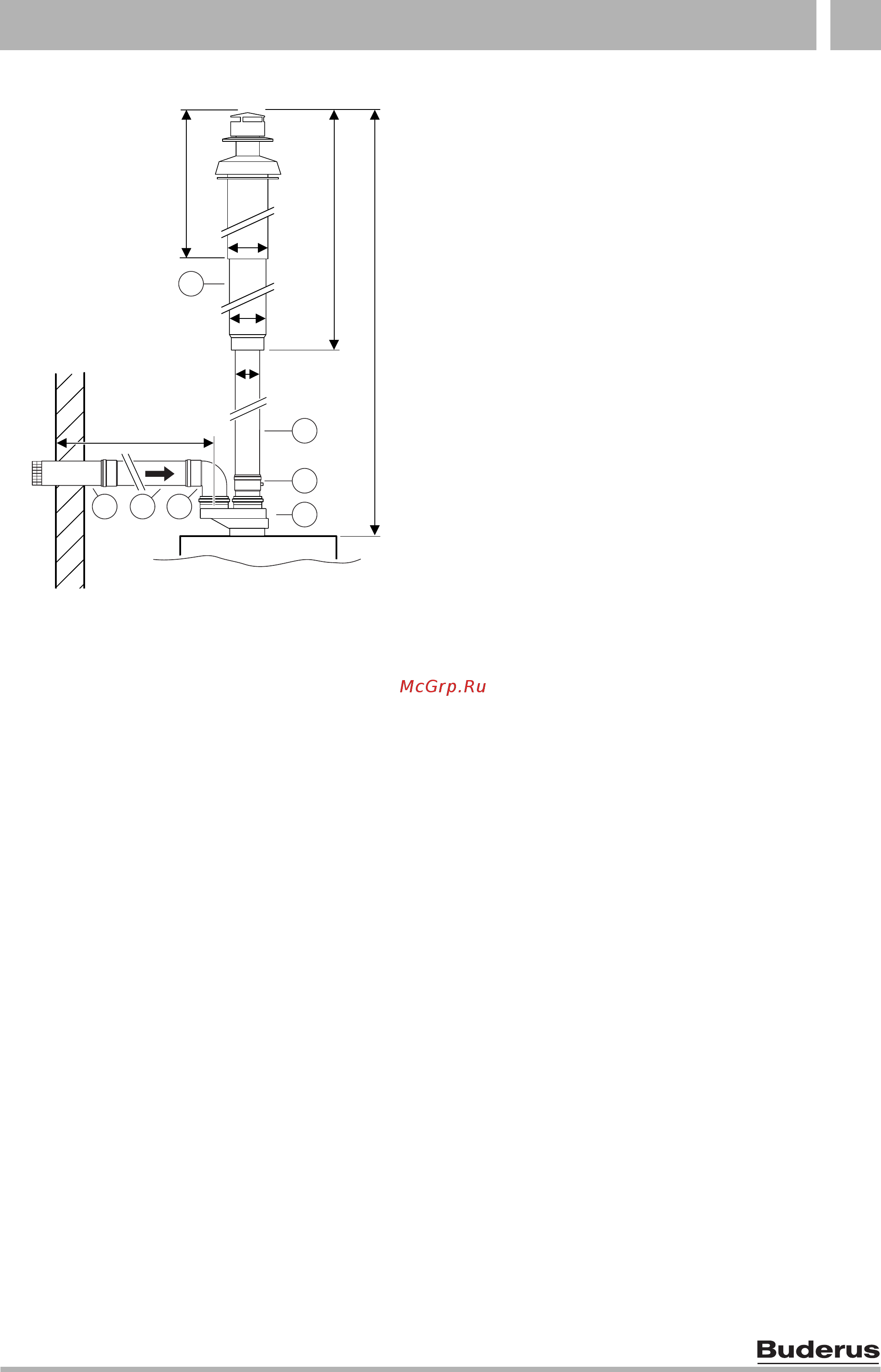

Рис 15 Система отвода продуктов сгорания в
соответствии с C
52
Пояснение к рисунку 8 и рисунку 15:
1 Патрубок раздельной трубы Ø 60/100 мм на Ø 80/80 мм
3 Колено трубы 90° Ø 80 мм
4 Сток для конденсата Ø 80 мм
5 Труба Ø 80 мм
6 Горизонтальная проводка труб через стену Ø 80/80 мм на Ø 125 мм
7 Тройник Ø 80/80 мм на Ø 80/110 мм
8 Вертикальная арматура Ø 80/110 мм
9 Наконечник Ø 80 мм
L
A
Длина газоотводной трубы
L
V
Длина канала для подачи воздуха на горение
L
A
L
V
1350
865
Ø134
Ø125
Ø80
6 720 612 899-14.1O
1
4
5
8
359
