Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T • Издание 10/2006

Вертикальная система отвода продуктов сгорания 4

4.2 Выбор дроссельной заслонки

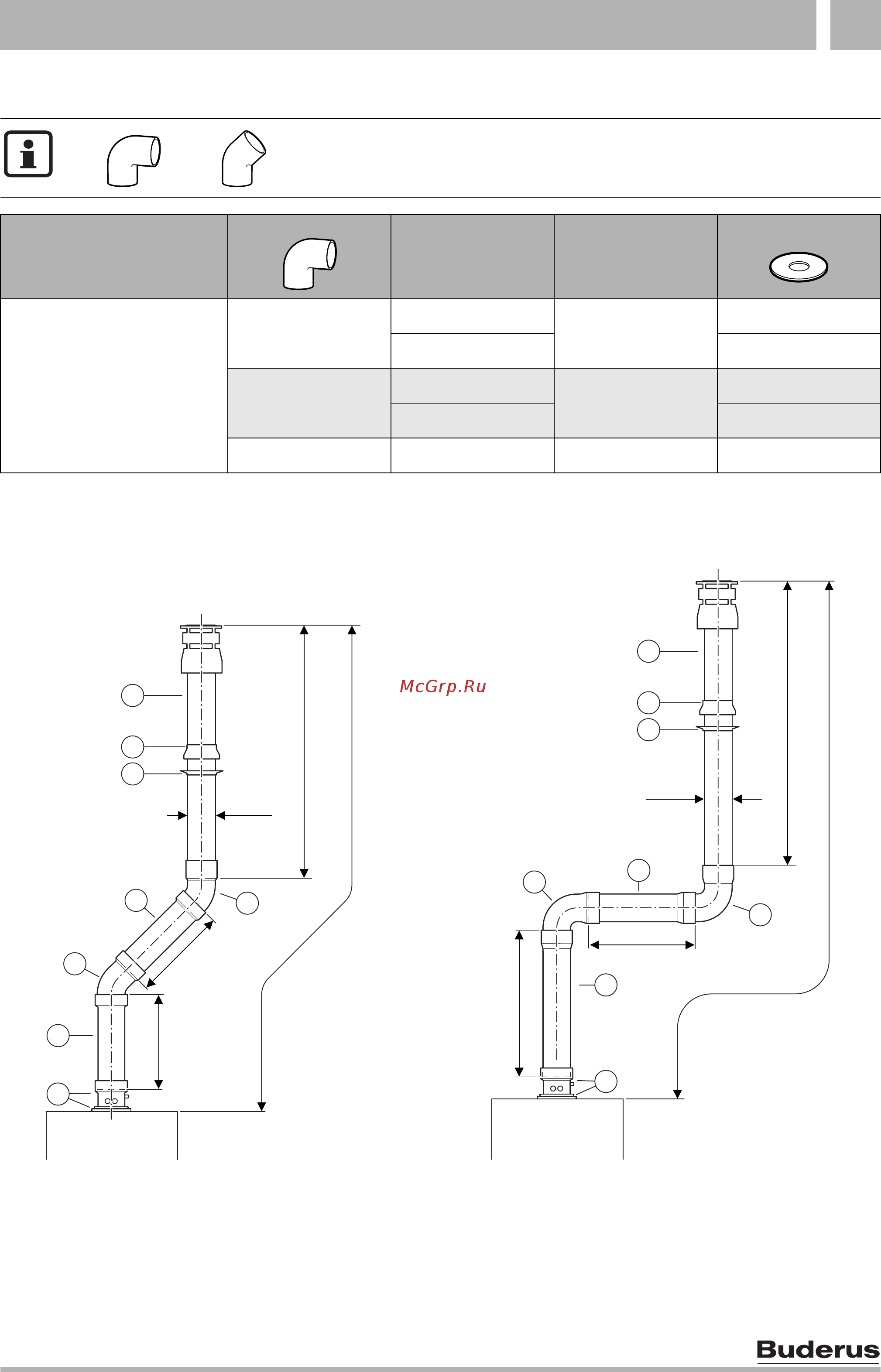

4.3 Примеры монтажа

Рис 6

1 Вертикальная арматура Ø 60/100 мм

2 Коаксиальная труба Ø 60/100 мм

3 Колено коаксиальное трубы 45° Ø 60/100 мм

4 Горизонтальный сток для конденсата Ø 60/100 мм

Рис 7

1 Вертикальная арматура Ø 60/100 мм

2 Коаксиальная труба Ø 60/100 мм

3 Колено сдвоенной трубы 90° Ø 60/100 мм

4 Горизонтальный сток для конденсата Ø 60/100 мм

1 x = 2 x

L [мм] L

макс.

[мм]

U052-24T

0 x 90°

0 x 45°

до 2500

5500

Ø 44

от 2500 до 5500 –

2 x 45°

до 1500

4500

Ø 44

от 1500 до 4500 –

2 x 90° до 3500 3500 –

Таб. 6

90°

45°

90°

6 720 612 899-06.2O

≤ 1465

Ø 100

6 720 612 899-07.2O

≤ 1465

Ø100
