7 Ввод в эксплуатацию
Logamax plus – 6 720 803 788 (2013/09)
21
7 Ввод в эксплуатацию

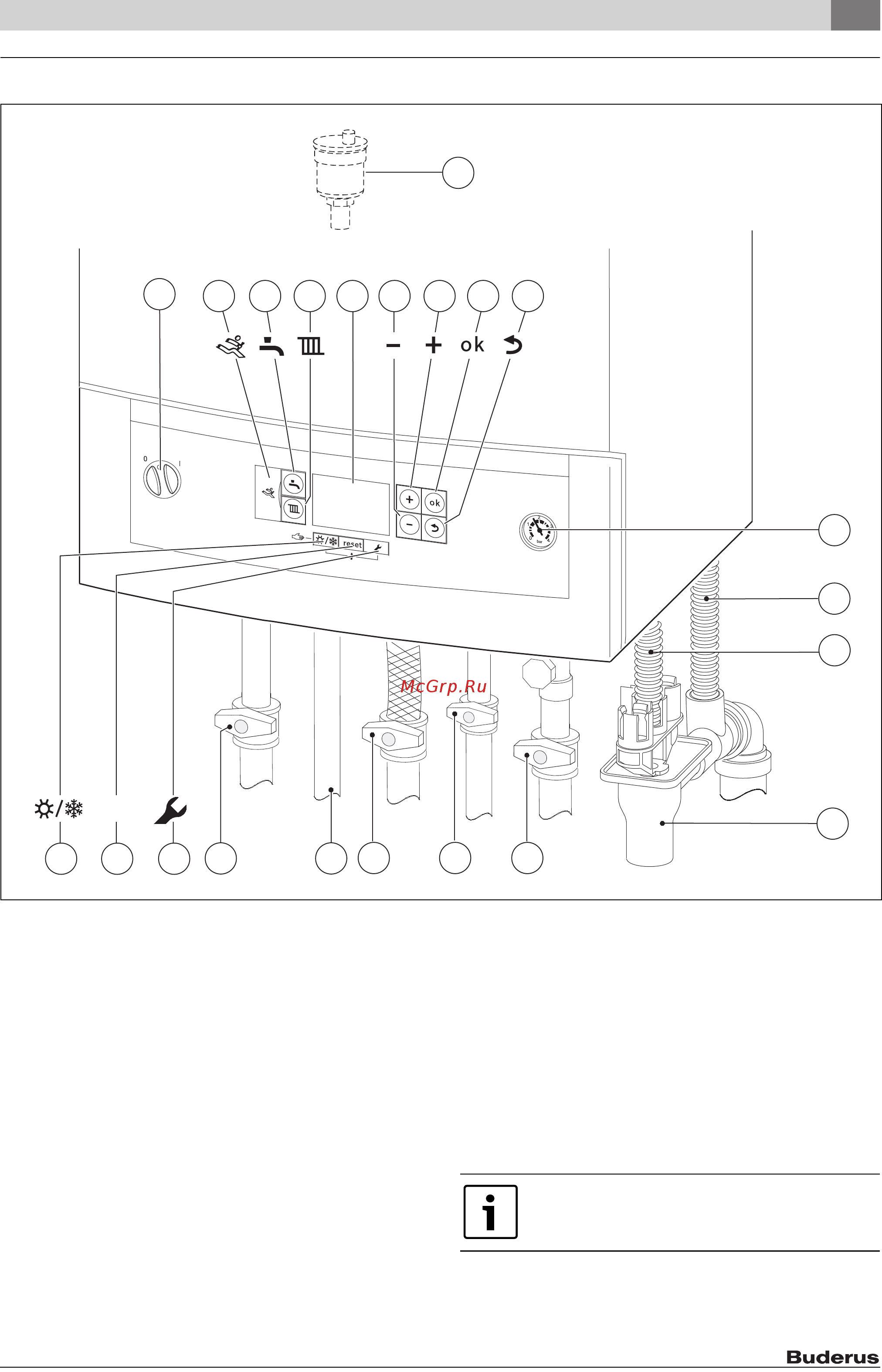

Рис. 18
[1] Пусковой выключатель
[2] Диагностический разъём
[3] Кнопка «Горячая вода»
[4] Кнопка «Отопление»
[5] Дисплей
[6] Кнопка «Минус»
[7] Кнопка «Плюс»
[8] Кнопка «ok»
[9] Кнопка «Возврат»
[10] Автоматический воздухоотводчик
[11] Манометр
[12] Конденсатный шланг
[13] Шланг предохранительного клапана (отопительный контур)
[14] Конусный сифон (дополнительная принадлежность)
[15] Кран обратной линии отопления (дополнительная
комплектация)
[16] У котлов с баком-водонагреваелем: кран на обратной линии
бака (дополнительная комплектация),
у котлов GB072-24K: кран холодной воды (дополнительная
комплектация)
[17] Газовый кран (дополнительная комплектация)
[18] У котлов с баком-водонагреваелем: подающая линия бака,
у котлов GB072-24K: горячая вода
[19] Кран подающей линии отопления (дополнительная
комплектация)
[20] Кнопка «Сервис»
[21] Кнопка Сброс «reset»
[22] Кнопка «Летний/зимний режим»
6 720 803 788-02.1O
11
12
13
14
15
1617
18
6 94 732 8
22
reset
10
5
1
19
21
20
Установите для временного пуска ручной режим на
главном регуляторе BC20 ( стр. 25).
