3 Сведения о котле
Logamax plus – 6 720 803 788 (2013/09)
6
3.4 Заводская табличка

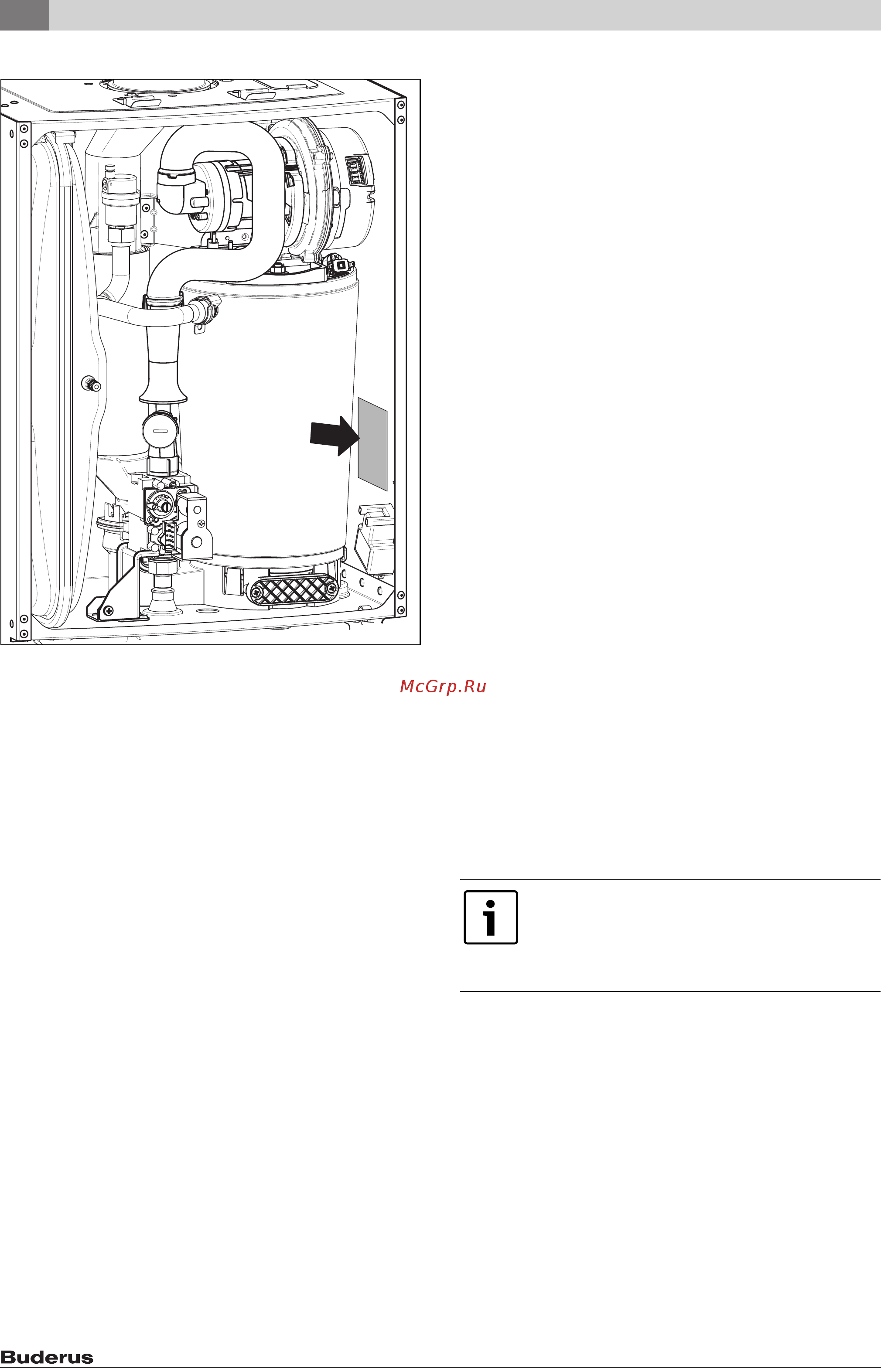

Рис. 2 Заводская табличка
На заводской табличке вы найдёте данные о мощности
оборудования, сведения о допуске и серийный номер.
3.5 Описание котла
• Газовый конденсационный котёл для монтажа на стене
• Приборы, работающие на природном газе, соответствуют
требованиям Ганноверской программы и экологического знака
для газовых конденсационных приборов.
• Главный регулятор BC20 для основных настроек
непосредственно на котле
• Шина EMS для подключения системы управления, работающей
по наружной температуре (пульт управления Logamatic серии RC
или Logamatic 4000)
• Трехступенчатый насос котлового контура
• Соединительный провод с сетевым штекером
• Дисплей
• Автоматический розжиг горелки
• Полная электронная защита по EN 298 с контролем пламени и
электромагнитными клапанами
• Отсутствует ограничение по минимальному расходу котловой
воды
• Можно использовать для обогрева полов
• Возможность подключения концентрических труб Ø 60/100 ,
Ø 80/125 мм или перехода на 2 отдельные трубы Ø 80 мм для
отвода дымовых газов / подачи воздуха для горения
• Вентилятор с регулируемой скоростью вращения
• Газовая горелка с предварительным смешиванием
• Датчик и регулятор температуры для отопления
• Ограничитель температуры на подающей линии
• Автоматический воздухоотводчик
• Предохранительный клапан (отопление)
• Манометр (отопление)
• Ограничитель температуры дымовых газов
• Приоритетное включение режима приготовления горячей воды
• 3-ходовой клапан с двигателем
• Расширительный бак
Дополнительно для GB072-24K:
• Пластинчатый теплообменник
• Предохранительный клапан (горячее водоснабжение)
Дополнительно для GB072-14/24:
• Возможно подключение датчика температуры бойлера
3.6 Принадлежности
• Элементы системы отвода дымовых газов
• Пульт управления Logamatic RC35
• Конденсатный насос BM-C20
• Нейтрализационное устройство NE0.1/1.1
• Комплект подключения AS5/AS6/AS7/AS8
• Конусный сифон с возможностью подключения конденсатной
линии и предохранительного клапана (отопление и горячее
водоснабжение)
6 720 619 605-03.1O
Здесь приведен список стандартных
принадлежностей для данного котла, поставляемых
отдельно.. Полный обзор всех поставляемых
принадлежностей можно найти в общем каталоге
нашей продукции.
