Управление
Logamax plus GB162-65/80/100 - Оставляем за собой право на изменения!
10
LED «Запрос тепла»
Светодиод LED «Запрос тепла» (Æ рис. 12, [7])
горит, если система управления определила
потребность в тепле, и не горит, когда запрос
тепла отсутствует.
Регулятор температуры котловой воды
Этот регулятор (Æ рис. 12, [8]) задаёт
максимальную температуру котловой воды.
Единицы измерения - °C.
Дисплей
На дисплее показаны состояние и параметры
отопительной системы (Æ рис. 12, [9]). При
появлении неисправности на дисплее будет
показан код ошибки. При запирающей
неисправности индикация состояния мигает.
LED «Приготовление горячей воды»
Светодиод LED «Приготовление горячей воды»
(Æ рис. 12, [10]) горит, когда возникает
необходимость нагрева воды для ГВС, и не горит,
когда приготовление горячей воды не требуется.
Регулятор температуры горячей воды
Этот регулятор (Æ рис. 12, [11]) задаёт
температуру горячей воды в баке-
водонагревателе.Единицы измерения - °C.
4.3 Структура меню
Структуру меню котла можно просмотреть на
дисплее пульта управления [4] при помощи кнопок
«Reset», „Трубочист“ и «Индикация состояния» [1,
2 и 3] с меню в таб. 5, таб. 6 и 7.

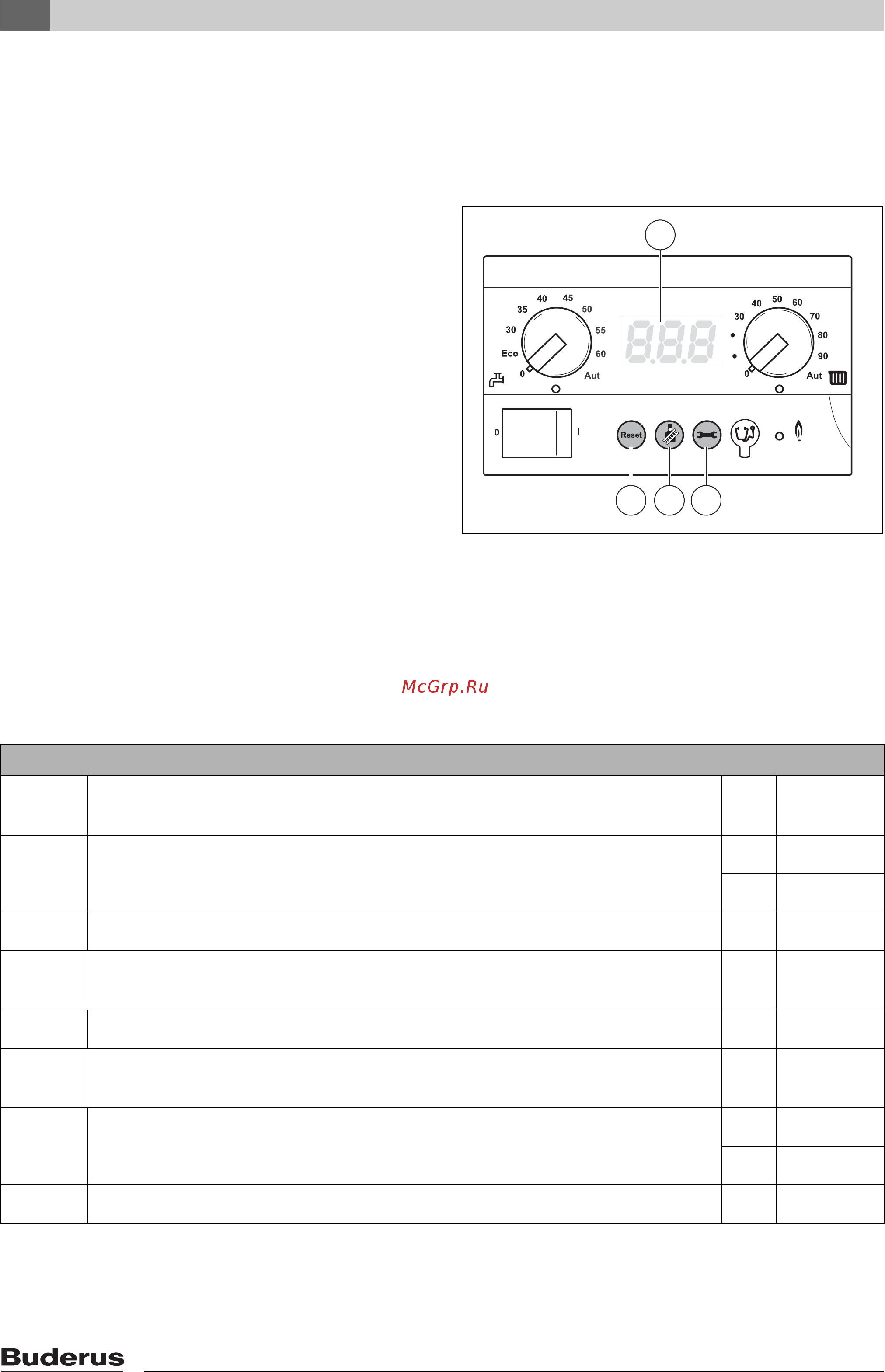

Рис 13 Пульт управления
4.3.1 Меню "Нормальный режим"
В этом меню на дисплей можно вывести
информацию о рабочем состоянии котла. Это
фактические измеренные значения температуры
котловой воды (постоянная индикация), давления
воды и рабочие коды. Для просмотра параметров
действуйте следующим образом:
6 720 619 373-18.1TD
1 2 3
4
Меню "Нормальный режим"
Шаг 1 [\/2/4| Показание на дисплее. Измеренная фактическая температура
котловой воды в °C (Æ глава 6.1, стр. 15).
Шаг 2 Продолжить в меню "Нормальный режим"? Да: Æ шаг 3
Нет: Æ шаг 1
Шаг 3 Нажмите кнопку e.
Шаг 4 [p/1.6| Показание на дисплее. Фактическое измеренное рабочее давление
в бар (Æ глава 6.1, стр. 15).
Шаг 5 Нажмите кнопку e.
Шаг 6 [-/h/\| Произвольный код на дисплее. В этом случае: рабочий режим:
котёл в режиме отопления (Æ глава 6.3, стр. 16).
Шаг 7 В течение 5 минут не была нажата ни одна кнопка или было прервано
электропитание?
Да: Æ шаг 1
Нет: Æ шаг 8
Шаг 8 Нажмите кнопку e. Æ шаг 1
Таб. 5 Нормальный режим
