4
Управление
Logamax plus GB162-65/80/100 - Оставляем за собой право на изменения!
9
4 Управление
4.1 Общие положения
Котёл оснащен главным регулятором BC10 с
пультом управления (Æ рис. 12). С этого пульта
выполняется управление отопительной системой.
B Нажмите на крышку и откройте панель
управления

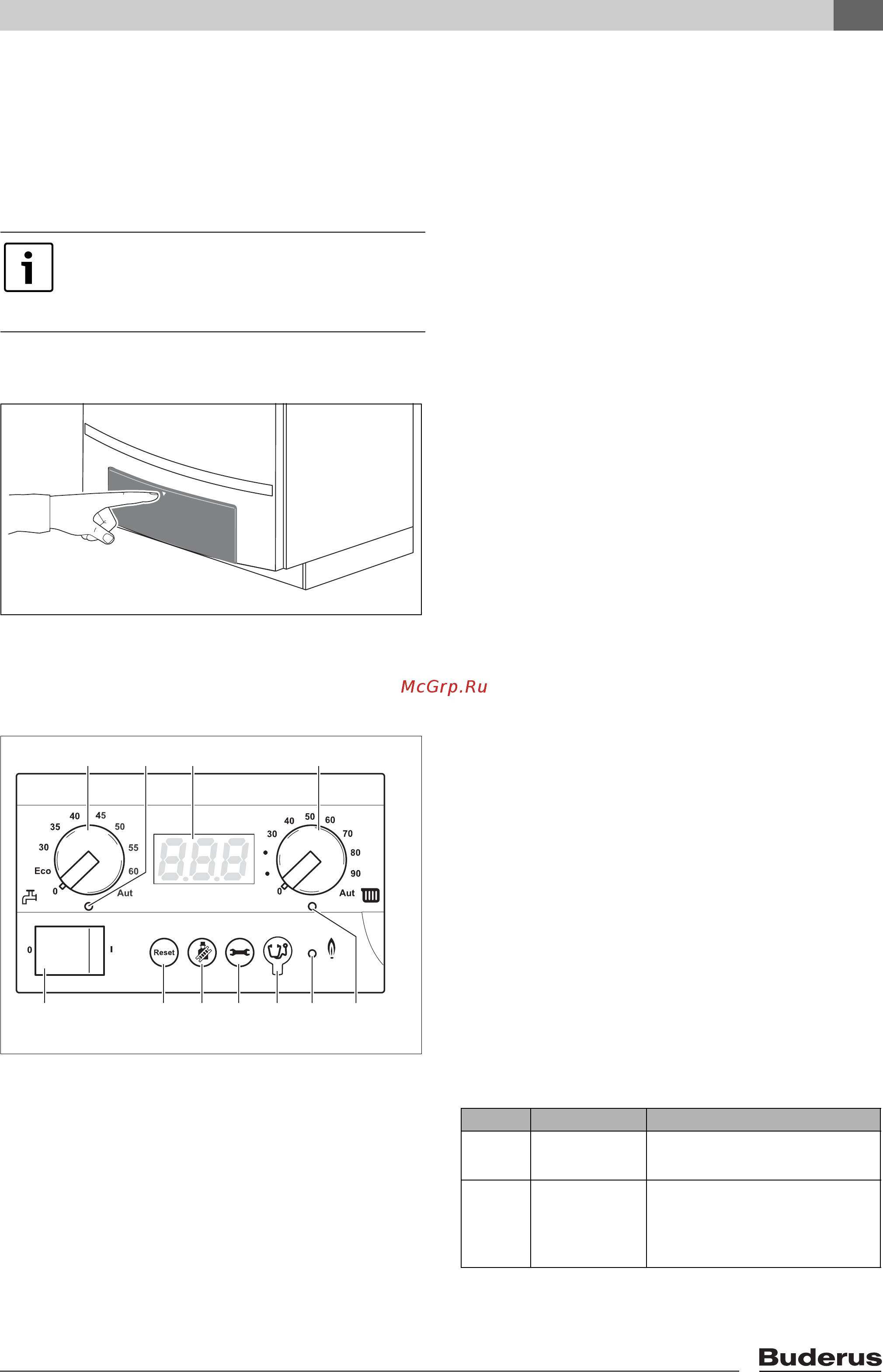

Рис 11 Открытие панели управления
Пульт управления находится под крышкой с левой
стороны.
4.2 Элементы управления
Рис 12 Пульт управления
1 Пусковой выключатель
2 Кнопка «Reset» (сброса ошибок)
3 Кнопка «Трубочист» (для ручного режима)
4 Кнопка «Индикация состояния»
5 Сервисный разъём (для специалистов сервисной
службы)
6 LED (светодиод) «горелка» (вкл./выкл.)
7 LED (светодиод) «запрос тепла»
8 Регулятор температуры котловой воды
9 Дисплей (индикация состояния)
10 LED (светодиод) «Приготовление горячей воды»
11 Регулятор температуры горячей воды
Пульт управления состоит из следующих
элементов:
Пусковой выключатель
Пусковой выключатель (Æ рис. 12, [1]) включает и
выключает котёл.
Кнопка «Reset»
В случае неисправности может понадобиться
перезапуск котла при помощи кнопки «Reset»
(сброс) (Æ рис. 12, [2]).
Перезапуск требуется только при возникновении
запирающих неисправностей. Блокирующие
неисправности сбрасываются сами, если
устранена их причина. Во время выполнения
операции перезагрузки на дисплее будет показано
[\/r/e|.
Кнопка «трубочист»
Кнопкой „Трубочист“ (Æ рис. 12, [3]) можно
перевести котёл в ручной режим, если неисправно
управление отопительной системы (например,
комнатный пульт управления).
В ручном режиме отопительная система может
работать независимо от комнатного пульта
управления. Котёл работает с температурой
котловой воды, установленной ручкой правого
регулятора (Æ таб. 7 "Настройки").
Кнопка «Индикация состояния»
При нажатии кнопки «Индикация состояния»
(Æ рис. 12, [4]) на дисплей можно вывести
фактическую температуру котловой воды,
фактическое давление и другие параметры. См.
также главу 4.3.1, стр. 10.
Сервисный разъём
Здесь специалист сервисной службы может
подключить диагностический прибор (Service Tool)
(Æ рис. 12, [5]).
LED «Горелка» (вкл./выкл.)
Светодиод LED «Горелка» (Æ рис. 12, [6]) горит
при работе горелки и не горит, когда горелка не
работает.
Светодиод LED «Горелка» показывает состояние
горелки.
Если отопительная система состоит из
нескольких котлов (каскадная схема),
то необходимо выполнить настройки на
пульте управления каждого котла.
6 720 619 373-02.1TD
6 720 619 373-04.1TD
1234567
810 911
LED Состояние Пояснение
Горит Горелка
работает
Вода в котле нагревается.
Не
горит
Горелка
выключена
Температура котловой воды
достигла заданного значения
или запрос тепла
отсутствует.
Таб. 4 Значение сигналов светодиода LED
«Горелка»
