Монтаж 3
3.5.3 Подключение регулирующего устройства
• Удалить перемычку и подключить регулирующее уст-
ройство к колодке зажимов в соответствии с электри-
ческой схемой (рис. 13).
Если котел временно должен быть введен в эксплуата-
цию без регулирования, следует непроводящую пере-
мычку на зажимах 1-2 заменить проводящей перемыч-
кой, а температуру прямой воды и необходимую отопи-
тельную мощность настроить на автомате UBA.
Этот
режим пригоден только для временного ввода в
эксплуатацию.

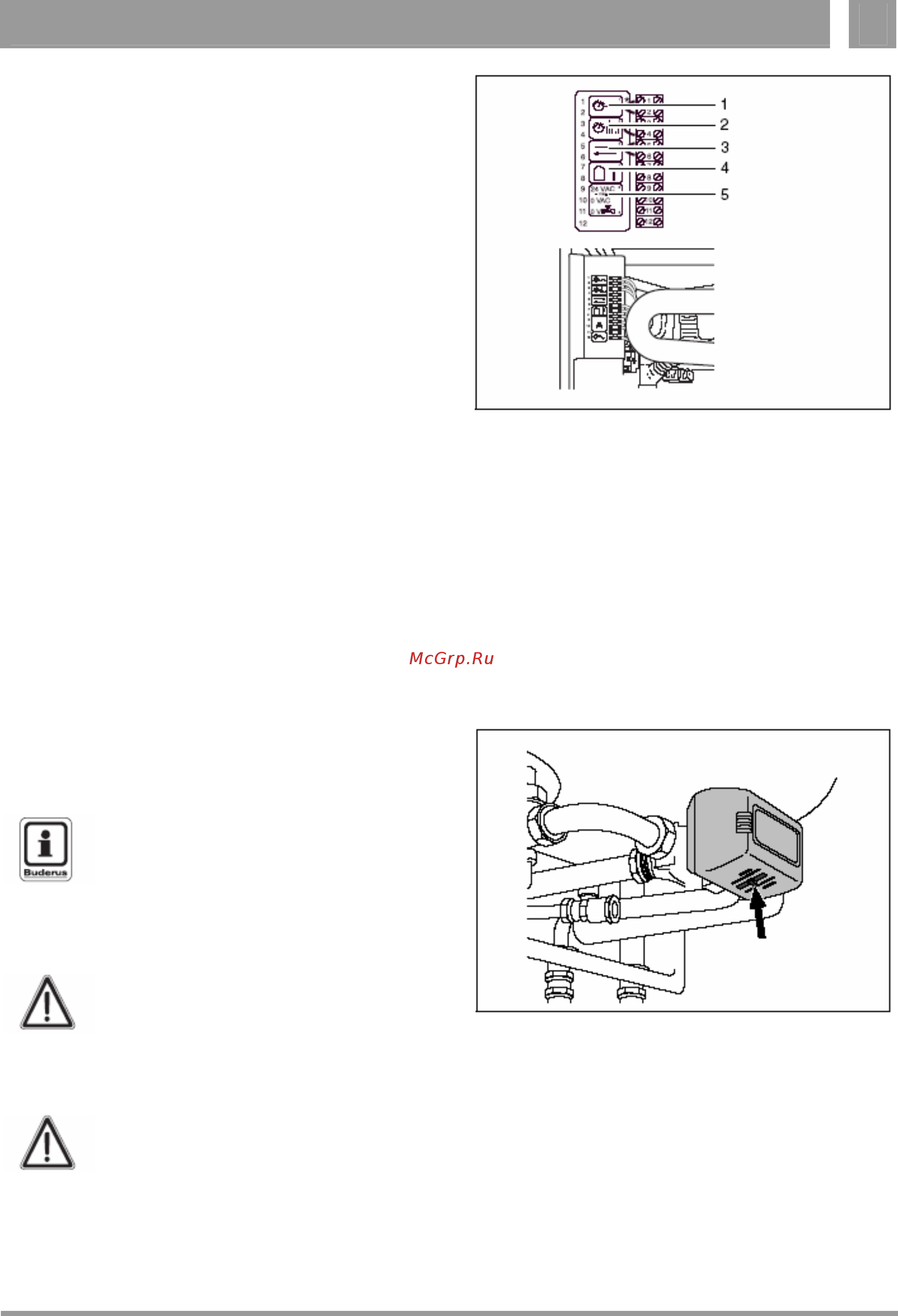

Рис. 13 Подключение регулирующего устройства
легенда к рис. 13. 13:
поз. 1: Регулятор температуры вкл/откл (непроводящая
перемычка)
поз. 2: Регулятор температуры помещения Logamatic
поз. 3: Порт входа/выхода/подключение связи
поз. 4: Контроль наружной температуры
поз. 5: Питание 24 В AC/макс: 6 ВА
переключатель трехходового клапана (9+11)
3.6 Ввод в эксплуатацию
3.7 Подготовка эксплуатационной
готовности
Указание:
При сильном запылении, например, в ре-
зультате строительных работ в помещении,
где установлен котел, эксплуатация газового
отопительного котла не разрешается.
3.7.1 Заполнение отопительной установки
ОСТОРОЖНО!
Газовый отопительный котел включать пока
еще нельзя.
Для заливки и доливки отопительной установки приме-
нять только водопроводную воду!
ВНИМАНИЕ!
Не умягчать посредством катионирования!
Не применять ингибиторов, антифризов или
других добавок!
Расширительный сосуд должен иметь достаточные раз-
меры!
Рис. 14 Механический переключатель трехходового клапана
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 13
