Buderus Logamax plus GB112-60 [17/44] Проведение настроек
![Buderus Logamax plus GB112-60 [17/44] Проведение настроек](/views2/1422548/page17/bg11.png)
Монтаж 3
Газовый
котел
Вид газа
∅ газовых
сопел [мм]
∅ воздушных
сопел [мм]
природный газ E
1
4,65 21,55
природный газ LL 5,10 21,55
сжиженный газ B/P 3,35 20,10
GB112-24/
24T25
сжиженный газ P 3,45 20,10
природный газ E
1
5,00 23,30
природный газ LL 5,60 23,30
3.8.2 Проверка оснащения устройства
УКАЗАНИЕ!
Горелка может быть принята в эксплуата-
цию только с правильными соплами
(табл. 2).
При необходимости перенастроить вид
газа (см. главу 6 “Перенастройка на дру-
гой вид газа”).
GB112-29
сжиженный газ B/P 3,80 23,00
природный газ E
1
6,40 29,30
природный газ LL 7,30 29,30
GB112-43
сжиженный газ B/P 4,60 27,40
природный газ E
1
8,00 36,40
природный газ LL 9,00 36,40
сжиженный газ P
2
6,10 35,20
GB112-60
сжиженный газ В/P
3
5,70 35,00
Таблица 2 Диаметры газовых и воздушных сопел
1
включает природный газ Н
2
действительно только для Германии
3
действительно только для Австрии, Швейцарии,
Люксембурга
3.8.3 Проведение настроек

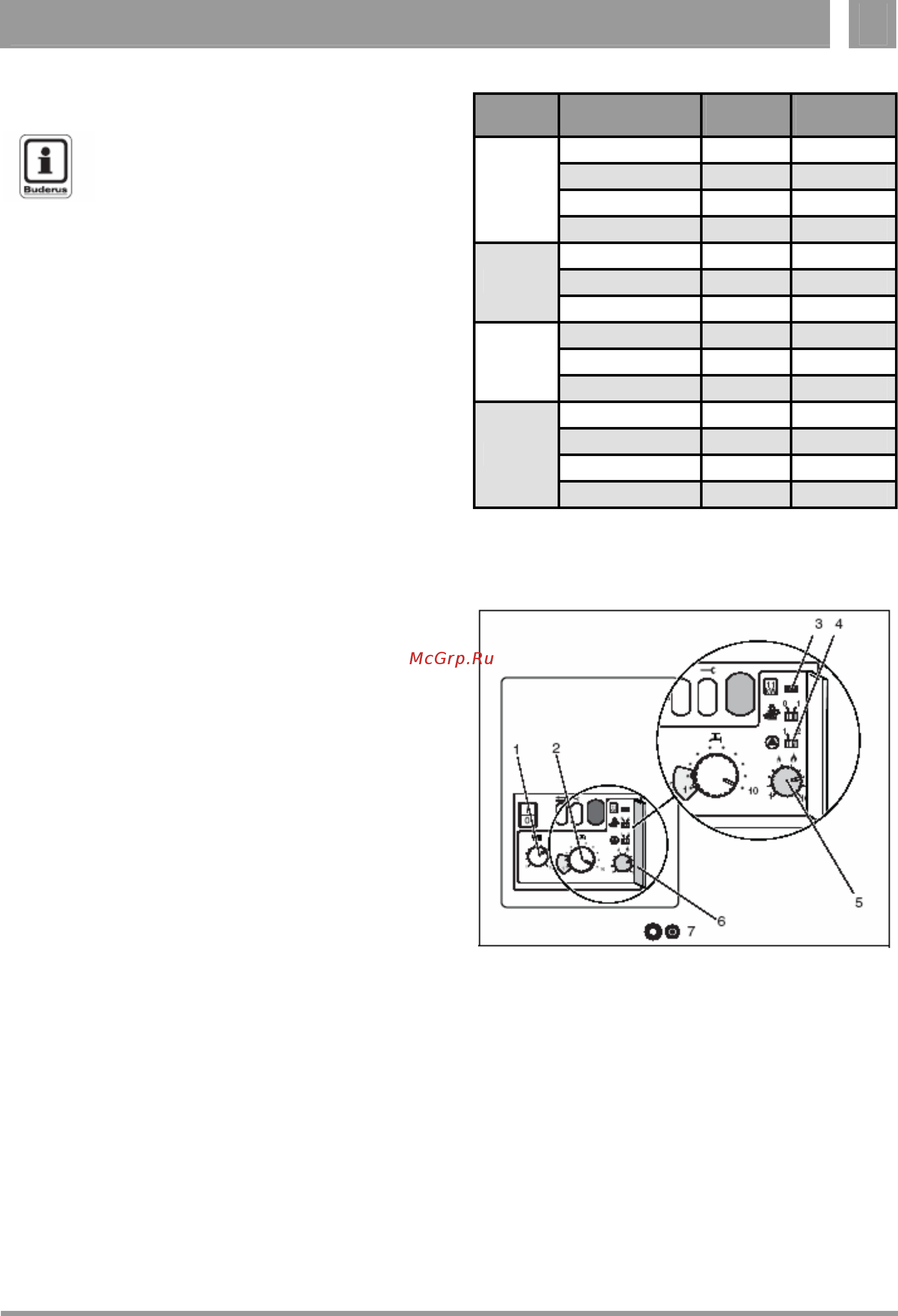

Рис. 21 Уровень управления
легенда к рис. 21:
поз. 1: Регулятор температуры прямой воды
поз. 2: Регулятор температуры горячего водоснабжения
поз. 3: Перемычка ограничения мощности 11/50 кВт
поз. 4: Переключатель времени выбега насоса
поз. 5: Регулятор отопительной мощности
поз. 6: Крышка 2-го уровня управления
поз. 7: Подключение штекера диагностики
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 17
