Buderus Logano plus GB102S [20/68] Монтаж котла и проема для отвода дымовых газов

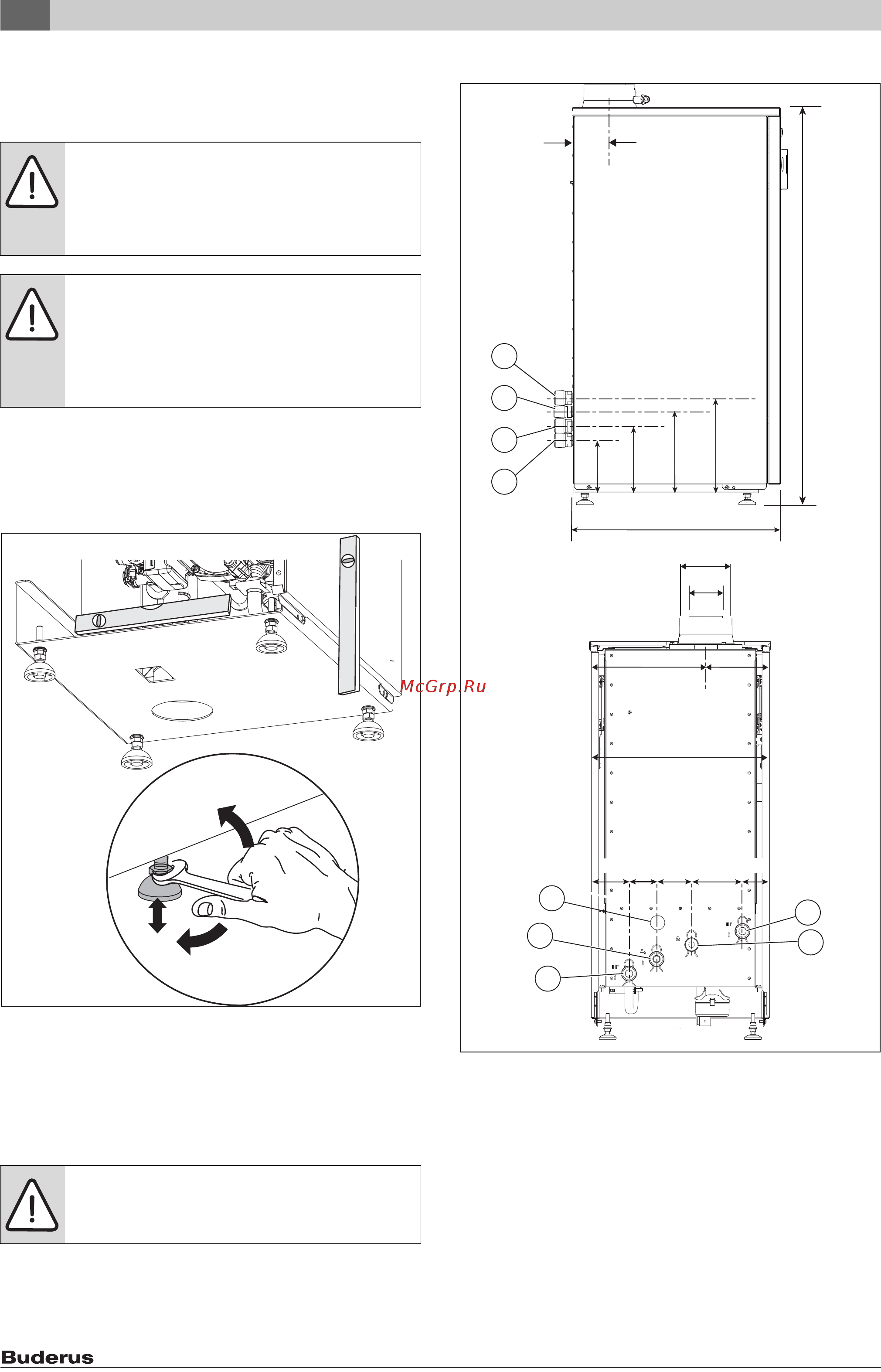

![Buderus Logano plus GB102S [20/68] Монтаж котла и проема для отвода дымовых газов](/views2/1251199/page20/bg14.png)
5 Монтаж
Logano plus GB102– 6 720 816 816 (2015/07)
20
5.2.2 Размещение устройства
Котел следует выровнить по уровню. В этом случае воздух может
свободно выходить из теплообменника и отверстий для слива
конденсата.
▶ Установите котел
▶ Освободите контргайки на ножках котла
▶ Используя уровень, отрегулируйте опоры котла так, чтобы котел
был выровнен по вертикали и горизонтали
▶ С помощью контргаек закрепите ножки в этом положении
Рис. 15 Регулировка положения котла по уровню
5.3 Монтаж котла и проема для отвода дымовых газов
Техника безопасности
Выполняйте все меры техники безопасности. При необходимости
следует работать в защитной одежде, обуви, защитных перчатках и в
защитных очках.
Прокладка труб за котлом
• Чтобы обеспечить достаточное расстояние для доступа к
трубопроводу, котел должен располагаться на расстоянии не
менее 70 мм от задней стены (не от плинтуса).
• Не прокладывайте трубы друг над другом.
Рис. 16 Штуцеры для подсоединения трубопроводов
Системный котел:
[1] Штуцер подсоединения подающего трубопровода системы
отопления и горячего водоснабжения (1'')
[2] Штуцер подсоединения трубопровода подвода газа (3/4'')
[3*]
Системный котел — обратная труба горячего водоснабжения (1'')
(если установлен дополнительный клапан обратного
трубопровода)
Стандартный котел — не используется
[4] Штуцер подсоединения обратного трубопровода
отопительной системы (1'')
[5] Выпуск конденсата
УВЕДОМЛЕНИЕ: Повреждения, вызванные
недостаточной несущей способностью или
непригодностью пола, на котором установлен котел
▶ Убедитесь, что пол подходит для установки котла и
рассчитан на «вес заправленного устройства».
УВЕДОМЛЕНИЕ: Повреждение, вызванное
механическим напряжением гидравлических
соединений и соединений системы отвода дымовых
газов при регулировании положения котла.
▶ При регулировке положения котла избегайте
механических напряжений в соединениях
BHИMAHИE: Перед началом работ перекройте
газоснабжение; соблюдайте требования правил
техники безопасности.
6720809859-79.1Wo
6720809859-48.1Wo
394
Ø80
Ø125
1
2
3*
4
466
98
130
162
193
900 - 930
C
82
C
L
1
2
3*
4
5
61
78 111
83
59
141253
L
