5 Монтаж
Logano plus GB102– 6 720 816 816 (2015/07)
22

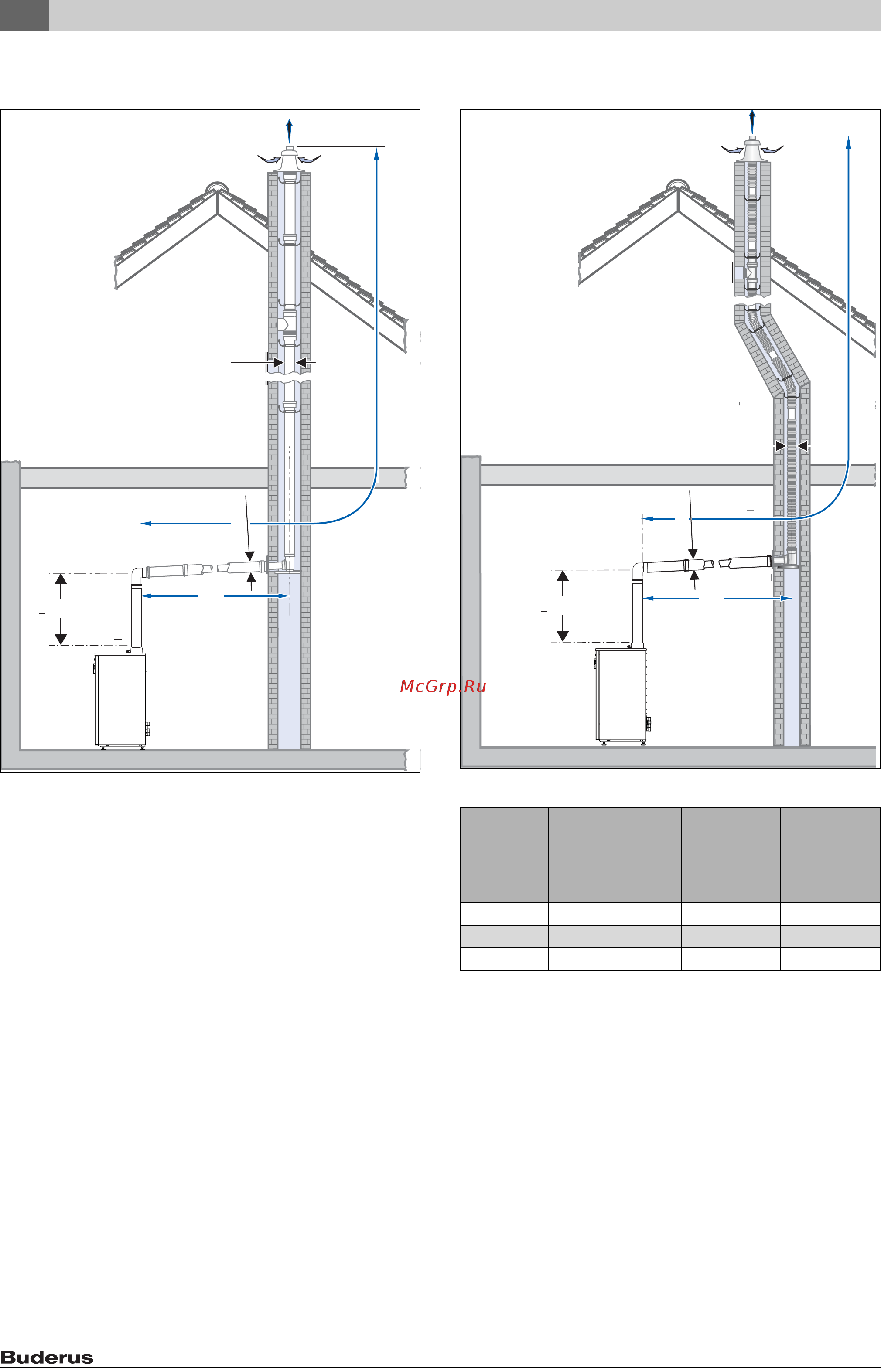

5.5 Вертикальные дымоходы
Изолированные от помещения дымоходы C33 и C93
Рис. 18 Изолированный от помещения дымоход (RSF) C33
Рис. 19 Изолированный от помещения дымоход (RSF) C93
L
1
Ø110
Ø 80
Ø 80/125
6720809859-83.1Wo
A
C33
> 1m
L
Производите
льность
котла (кВт)
L макс.
(метров)
L1
макс.
(метров)
Эквивалентная
длина колена
93° дымохода
(метры)
Эквивалентная
длина колена
дымохода с
изгибом 15° и
45° (метры)
16 13 3 2 1
30 13 3 2 1
42 13 3 2 1
Таб. 10
L
1
Ø 80
L
Ø 80/125
A
6720809859-84.1Wo
> 1m
C93
