6 Электрический монтаж

Logamax plus GB162-70/85/100 V2 – 6720813811 (2016/06)

6.8 Подключение датчика температуры бака-

водонагревателя

▶ Подсоедините датчик температуры бака серым штекером к

разъемам [1].

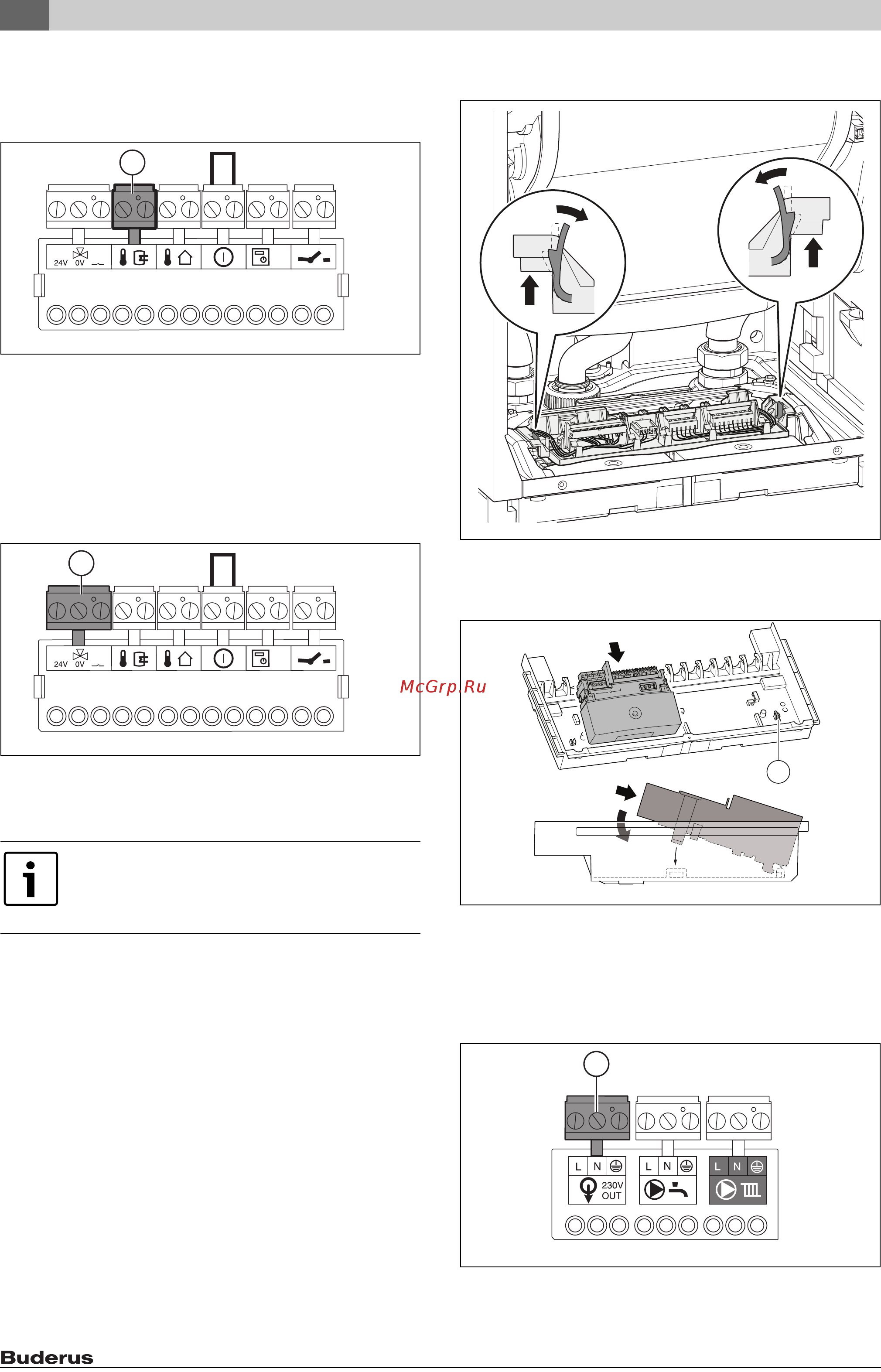

Рис. 35 Подключение датчика температуры бака

6.9 Подключение трёхходового клапана

Имеется возможность подключения одного 3-ходового клапана,

например, 3-ходового переключающего клапана для отопления и

горячего водоснабжения.

▶ Подсоедините 3-ходовой клапан бирюзовым штекером к

разъемам [1]. Для этого используйте поставляемый с

3-ходовым клапаном провод.

Рис. 36 Подключение 3-ходового клапана

6.10 Подключение функционального модуля

(дополнительное оборудование)

Функциональный модуль может монтироваться двумя способами:

• Функциональный модуль в котле (максимум 2)

• Функциональный модуль вне котла.

Подключение функционального модуля в котле

▶ Удалите клеммную колодку.

Рис. 37 Удаление клеммной колодки

▶ Установите функциональный модуль.

▶ Вставьте запасной предохранитель модуля в держатель [1].

Рис. 38 Установка функционального модуля

▶ Подключите провод шины к контактам для модулируемого

регулятора ( глава 6.5).

▶ Соедините контакты модуля для подключения к сети с

распределителем [1]. Для этого используйте поставляемый с

модулем сетевой провод.

Рис. 39 Подключение сетевого питания

При монтаже и определении возможных сочетаний

функциональных модулей пользуйтесь

соответствующими инструкциями по монтажу

функциональных модулей.

13 12 11 10 9 8 7 6 5 4 3 2 1

6 720 807 034-015.1TD

13 12 11 10 9 8 7 6 5 4 3 2 1

6 720 807 034-016.1TD

6 720 807 034-060.1TD

6 720 807 034-019.1DDC

CLICK

6 720 807 034-048.1TD
