2 Информация о продукции
Logamax plus GB162-70/85/100 V2 – 6720813811 (2016/06)
6
▶ Снимите облицовку [3.].

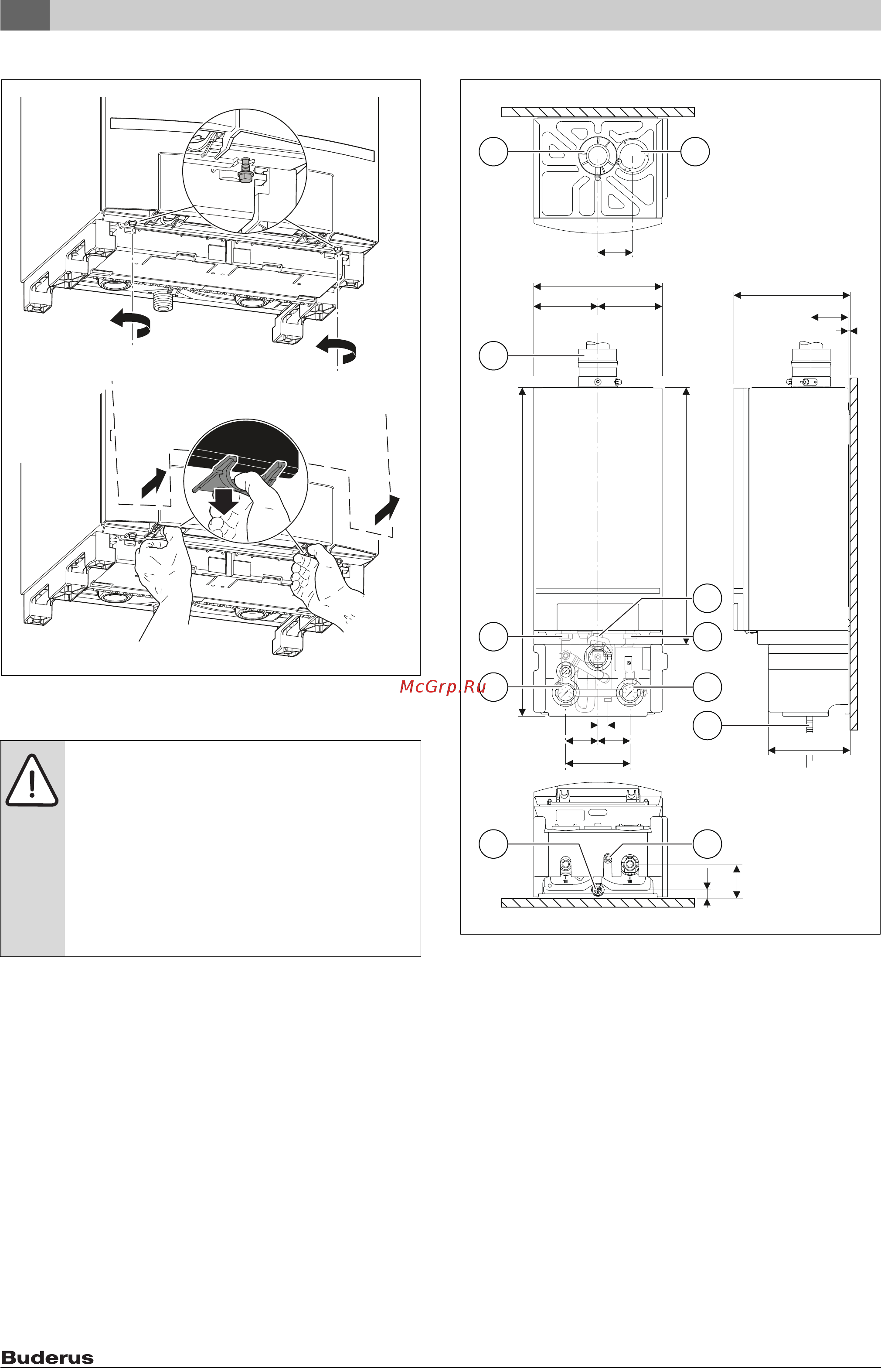

Рис. 2 Снятие облицовки
2.9 Защита от замерзания
Котёл имеет встроенную функцию защиты от замерзания. Это
значит, что для котла не требуется внешняя система защиты от
замерзания. Система защиты от замерзания включает котёл при
температуре котловой воды 7 °C и выключает при 15 °C. Остальную
отопительную систему котёл не защищает от замерзания.
2.10 Тест насоса
Если насос не работает в течении длительного времени, то через
каждые 24 часа он автоматически включается на 10 секунд. Таким
образом предотвращается заклинивание насоса.
2.11 Размеры
Рис. 3 Размеры [мм]
[1] Концентрический переходник дымовых газов, Ø 110/160 мм
конец муфты
[2] Заглушка
[3] Подключение подачи газа, наружная резьба R 1''
[4] Обратная линия отопления, резьбовое соединение с
внутренней резьбой G 1½ ''
[5] Обратная линия группы подключения, наружная резьба G
1½ '' с плоским уплотнением
[6] Слив конденсата, наружный диаметр Ø 24 мм
[7] Газовая линия группы подключения, внутренняя резьба R 1"
[8] Подающая линия группы подключения, наружная резьба G
1½ '' с плоским уплотнением
[9] Подающая линия отопления, резьбовое соединение с
внутренней резьбой G 1½ ''
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования.
При сильном морозе отопительная система может
замёрзнуть при отказе сетевого электропитания,
недостаточной подаче газа или неисправности
системы.
▶ Устанавливайте отопительную установку в
помещении, защищённом от холода.
▶ Если отопительная установка отключается на
длительное время, то из неё нужно слить воду.
6720807034-7.2DDC
1.
1.
2.
3.
3.
6 720 807 034-003.2DDC
520
= =
469
1326
980
140
156
330
130
= =
40
6
35
138
4
21
1
9
5
6
8
6
7
3
