7 Монтаж
Logano – 6720830623 (2015/01)
17
Хорошая тяга в системе отвода дымовых газов является основным
условием правильной работы котла. Она существенно влияет на
мощность и экономичность котла. При подключении отвода
дымовых газов учтите следующее:
▶ Подключение котла должно выполняться в соответствии с
местными правилами строительного надзора и по согласованию
с разрешающими органами.
▶ Подключайте котёл только к системе отвода дымовых газов с
достаточной тягой ( таблица 21 42).
▶ Для расчёта отвода дымовых газов учитывайте условия
эксплуатации (расход воздуха, кпд) и весовой поток дымовых
газов при общей номинальной теплопроизводительности
(действительная высота дымовой трубы считается от места входа
дымовых газов в дымовую трубу).
▶ При расчете учитывайте все условия монтажа, место установки,
исполнение дымовой трубы, используемое топливо и прочие
сведения.
Котёл должен подключаться только к нечувствительной к влаге и
рассчитанной на высокие температуры дымовой трубе. На
рис. 17 ( стр. 17) показано правильное исполнение отвода
дымовых газов с регулятором подачи дополнительного воздуха.
При монтаже отвода дымовых газов учитывайте следующее:
▶ Монтируйте подсоединение к дымовой трубе с люком для
чистки.
▶ Крепите соединительный участок к котлу.
▶ Прокладывайте соединительный участок кратчайшим путём с
подъёмом к дымовой трубе. Старайтесь избегать повороты,
особенно с углом 90°. Повороты должны выполняться с углом от
10 ° до 45 ° градусов.
▶ Надёжно закрепите винтами или заклепками и при
необходимости подоприте соединительные участки.
Данные в следующей таблице являются только ориентировочными
значениями. Фактическая тяга зависит от множества факторов
(например, от диаметра, высоты, сопротивления, шероховатости
внутренних поверхностей дымовой трубы, разности температур
дымовых газов и наружного воздуха).
Таб. 9 Рекомендуемая минимальная высота дымовой трубы

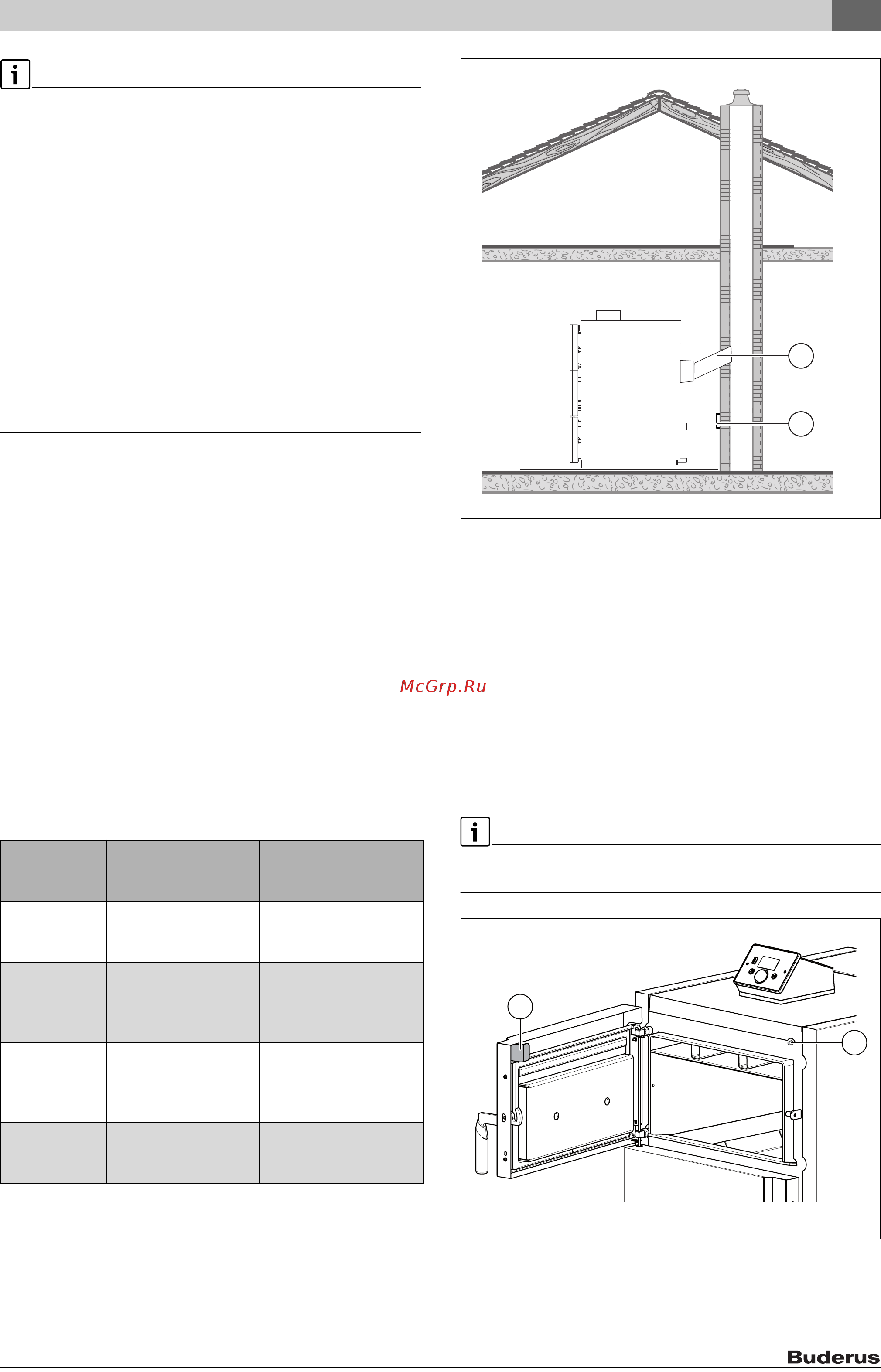

Рис. 17 Подсоединение к дымовой трубе
[1] Подсоединение к дымовой трубе
[2] Регулятор подачи дополнительного воздуха в стенке дымовой
трубы
7.6.3 Дверной выключатель
Дверной выключатель [2] при каждом открытии двери загрузочной
камеры включает вытяжной вентилятор и таким образом
предотвращает выход горячих газов в помещение, где установлен
котёл.
Винт контакта двери [1] (установлен на двери загрузочной камеры)
уже отрегулирован.
Подключение электрической части дверного выключателя показано
на схеме соединений системы управления ( глава 16.7, стр. 46).
При открытой двери выключатель замкнут. Состояние показано на
системе управления.
Рис. 18 Дверной выключатель
[1] Винт дверного контакта
[2] Дверной выключатель
Мощность
котла
[кВт]
Ø Диаметр дымовой
трубы
[мм]
Минимальная высота
[м]
22 160
180
200
8
8
7
30 160
180
200
220
9
9
8
8
40 160
180
200
220
12
10
9
9
50 180
200
220
11
10
10
2
1
0010004657-001
1
2
0010004656-001
