10 Эксплуатация
Logano – 6720830623 (2015/01)
24

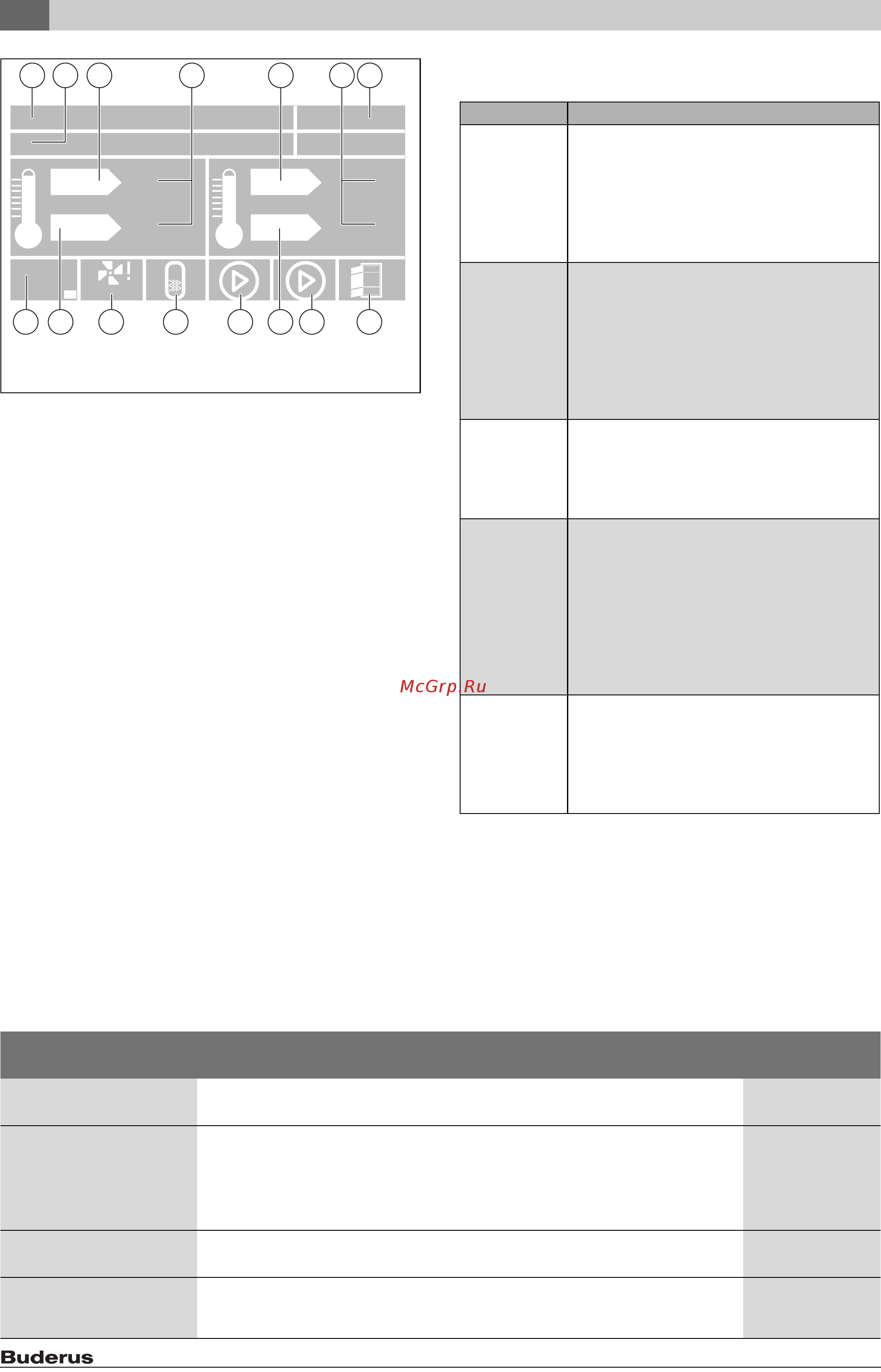

Рис. 25 Стандартная индикация параметров котла
[1] Режим работы насоса
[2] Состояние котла
[3] Фактическая температура котловой воды
[4] Температура в °C
[5] Фактическая температура горячей воды
[6] Время, дата
[7] Состояние двери загрузочной камеры
[8] Состояние дополнительного насоса
[9] Заданная температура горячей воды
[10] Состояние загрузочного насоса бака-водонагревателя
[11] Состояние насоса повышения температуры обратной линии
(загрузочный насос бака-накопителя)
[12] % мощности вентилятора и состояние вентилятора
[13] Заданная температура котловой воды
[14] Температура в баке-накопителе
Режимы работы, показываемые на изображении 25, [2]содержат
следующие функции:
Таб. 11 Определения режимов работы
10.3.2 Функциональная индикация
На дисплее отображаются функции котла и (при наличии) функции
модулей.
Выбор индикации осуществляется в рабочие параметры или
нажатием кнопки назад.
10.3.3 Главное меню
После нажатия ручки управления будет показано меню отдельных
функций и настроек системы управления.
0010005462-001
1
121314
2 3 6
11 10
8 7
5
9
4 4
Режим работы Пояснение
растопка Эта функция используется для розжига и
прогрева котла. В главном меню выбирается
растопка. После подтвердить вытяжной
вентилятор запускается с настроенными
параметрами. На экране показано растопка. По
достижении температуры котловой воды в 40 °C
котел переключается на рабочий режим.
рабочий
режим
После растопка регулятор переключается на
режим отопления. рабочий режим
показывается.
рабочий режим – это обозначение
регулируемого режима отопления. Вытяжной
вентилятор управляется по алгоритму Sigma.
Регулятор поддерживает температуру котла на
уровне заданной температуры.
удержание Если температура котловой воды превышает
заданную температуру, то автоматически
активируется режим удержание. При
удержание температура котла снижается. На
дисплее появляется контроль.
контроль В функции контроль отключается вытяжной
вентилятор. С промежутками он подключается
все на меньшее время для поддержания
пламени. Если температура котловой воды
опускается на 5 °C ниже заданной в рабочий
режим температуры, то выполняется обратное
переключение на режим рабочий режим . Котел
работает с обычными функциями
регулирования.
догорание Если температура котловой воды в течение 45
минут падает на 5 °C и в течение этого времени не
возрастает обратно, регулятор переключается в
режим догорание. Вентилятор и насосы
выключаются. На дисплее появляется
догорание.
Функция
Пояснение
Дальнейшая
информация
назад Возврат к предыдущему меню или к предыдущей индикации –
растопка Режим работы для запуска котла. После подтверждения вытяжной вентилятор
запускается с заданными параметрами. Если в течение 40 минут температура котловой
воды не достигает 40 °C, то растопка завершается и на дисплее появляется сообщение
растопка не удалась.
См. ниже
ручной режим Ручной режим вентилятора, насосов и клапанов Таб. 13, стр. 26
заданная температура котла
(настроенная температура
котла)
Регулировка температуры котловой воды в допустимом диапазоне 60...85 °C –
