7 Монтаж
Logano – 6720830623 (2015/01)
18
7.7 Заполнение отопительной системы
7.7.1 Правила техники безопасности при заполнении и
контроле герметичности
HВозможно получение травм и/или повреждение
оборудования из-за высокого давления при испытании на
герметичность!
При высоком давлении возможно повреждение регулирующей
арматуры, предохранительных устройств и приборов контроля
давления.
▶ Проверьте, чтобы при контроле герметичности не были
установлены приборы контроля давления, регулирующая
арматура и предохранительные устройства, к которым нельзя
перекрыть подачу воды из котла.
▶ Заполняйте отопительную систему только через устройство для
заполнения на трубопроводе обратной линии отопительной
системы.
▶ После заполнения проверьте герметичность котла с давлением
воды, соответствующим давлению срабатывания
предохранительного клапана.
▶ Учитывайте максимально допустимое давление для
установленных компонентов.
▶ Убедитесь в том, что все приборы регулирования, измерения
давления и предохранительные устройства после проверки
работают правильно.
HУгроза здоровью из-за загрязнения питьевой воды!
▶ Выполняйте требования национальных норм и правил
предотвращения загрязнения водопроводной воды.
▶ Для Европы действуют нормы EN 1717.
HВозможно повреждение оборудования из-за температурных
напряжений!
▶ Заполняйте отопительную систему только в холодном состоянии
(температура подающей линии не должна превышать 40 °C).
HВозможно повреждение оборудования из-за недопустимых
свойств воды!
При частом добавлении воды отопительная система может выйти из
строя в результате коррозии и образования накипи.
▶ Выполняйте требования к воде для заполнения отопительной
системы согласно CSN 07 7401.
7.7.2 Антифризы, средства защиты от коррозии
Запрещается использовать химические присадки, не имеющие
сертификата безопасности от изготовителя котла.
О разрешенных антифризах и средствах защиты от коррозии для
этого котла вы можете узнать у своего поставщика.
▶ Выполняйте указания изготовителей присадок.
▶ При смешивании соблюдайте указания изготовителя.
7.7.3 Заполнение отопительной системы водой и проверка
герметичности (опрессовка)
Чтобы предотвратить утечки во время эксплуатации, проверьте
перед пуском в эксплуатацию герметичность отопительной
системы.
Величина контрольного давления зависит от компонентов
установки и от отопительной сети.
▶ Соблюдайте национальные нормы и правила.
▶ Установите необходимое предварительное давление
расширительного бака (только для закрытых отопительных
систем).
▶ Откройте все устройства, затрудняющие процесс заполнения
(например, термостатические вентили, смесители
отопительного контура, обратные заслонки).
▶ Медленно заполните отопительную систему водой через
устройство для заполнения, при этом наблюдайте за
показаниями манометра.
▶ Выпускайте воздух из отопительной системы через
воздухоотводчики на отопительных приборах.

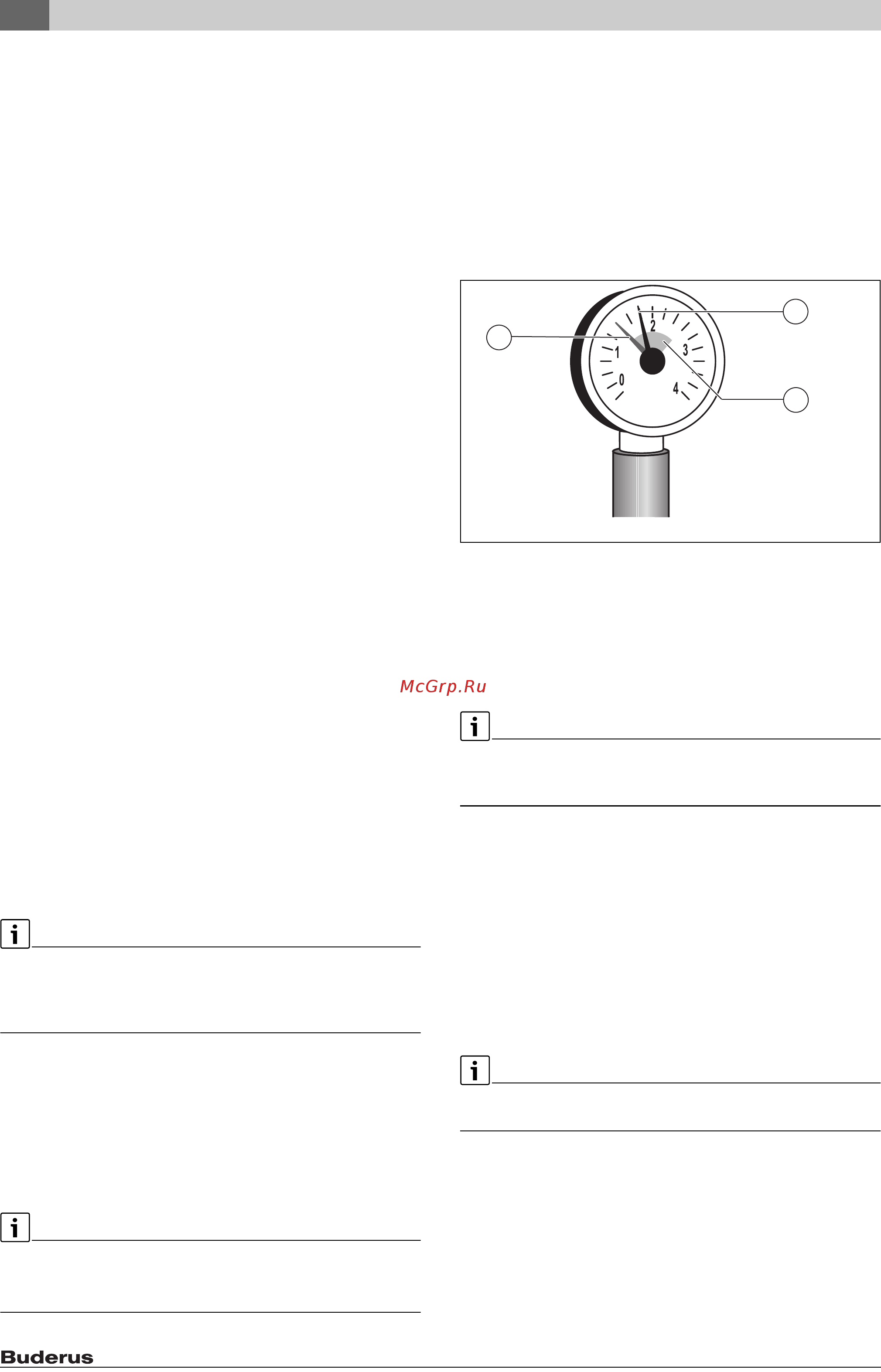

Рис. 19 Манометр для закрытых систем отопления
[1] Красная стрелка
[2] Стрелка манометра
[3] Зелёная зона
▶ Долейте воду, если давление снизится из-за удаления воздуха.
▶ Проверьте отсутствие протечек в соединениях.
▶ Выполните испытания на герметичность (опрессовку).
С учётом давления срабатывания предохранительного клапана
давление для контроля герметичности должно быть в 1,3 раза
больше необходимого рабочего давления.
▶ Проверьте отсутствие протечек на фланцевых соединениях и
подключениях к котлу.
▶ Проверьте отсутствие протечек в трубопроводной системе.
После контроля герметичности сливайте воду до тех пор, пока не
будет получено нужное рабочее давление.
▶ После проверки герметичности восстановите работу всех
отключённых приборов.
▶ Убедитесь, что все приборы регулирования, измерения
давления и предохранительные устройства работают правильно.
▶ Занесите рабочее давление и характеристики воды в инструкцию
по эксплуатации.
В открытых системах максимальный уровень воды в
расширительном баке находится на 25 м выше днища котла.
6 720 615 876-59.2T
3
2
1
